Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 6053599 / Kabelový žlab MKS 35 FS

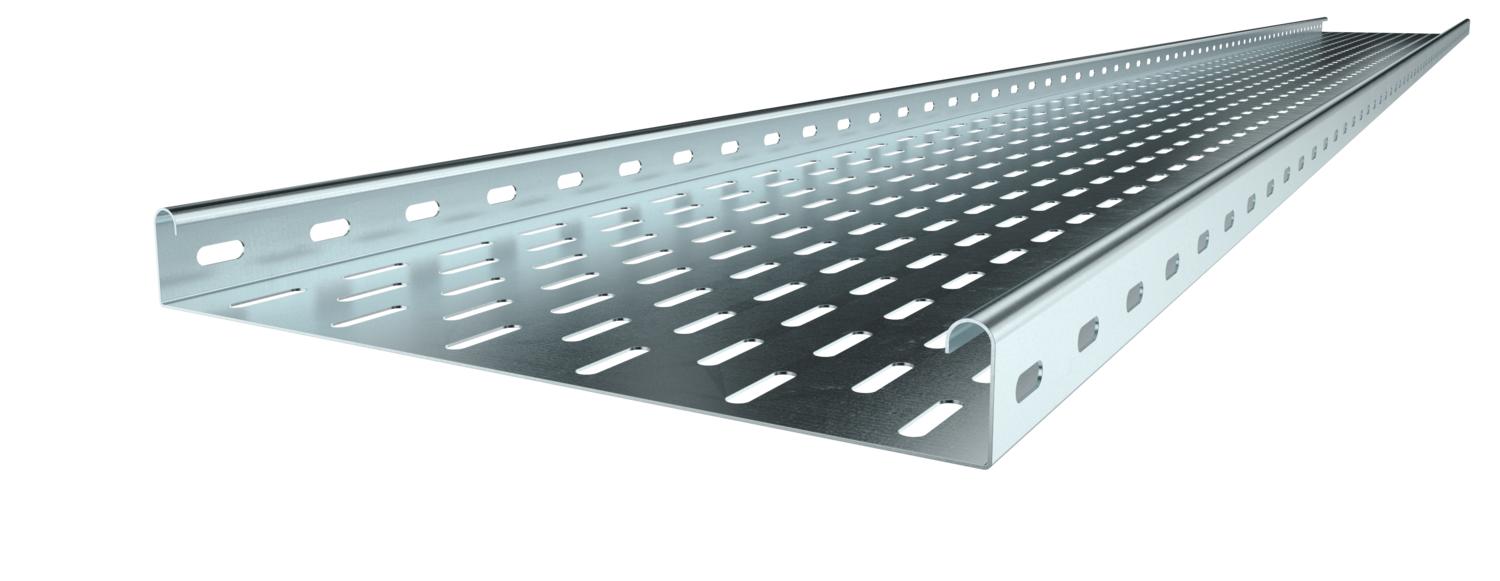

Kabelový žlab MKS 35 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 35 = Systém středně těžkých kabelových žlabů s bočnicí výšky 35 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	4,573 kg CO₂e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ano
Děrování dna	1
Dodávané příslušenství	Sada podélných spojek RV 35
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Dodávaná spojka
Rozměr	35x150x3000
Rozměr	35 x 150
Rozměr B	150 mm

Rozmístění otvorů NATO	Ne
Šířka	150 mm
Šířka	6 in
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	50,5 cm²
Užitečný průřez	5050 mm²
Výška	35 mm
Vzdálenost podpěr 1,0 m	1,2 kN/m
Vzdálenost podpěr 1,5 m	0,75 kN/m
Vzdálenost podpěr 2,0 m	0,55 kN/m
Vzdálenost podpěr 2,5 m	0,3 kN/m
Vzdálenost podpěr 3,0 m	0,2 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 310 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6053548	m	3 m
MKS 315 FS	3000 mm	150 mm	1 mm	Ne	Ocel	pásově zinkováno	6053572	m	3 m
MKS 320 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6053599	m	3 m
MKS 330 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6053637	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 35 FS	6067085	Kus	10 Kus
Víko s otočnou západkou, FS	DRL 150 FS	6052150	m	3 m
Přepážka 30 FS	TSG 30 FS	6062050	m	3 m
90° oblouk 35 FS	RB 90 315 FS	6043123	Kus	1 Kus
