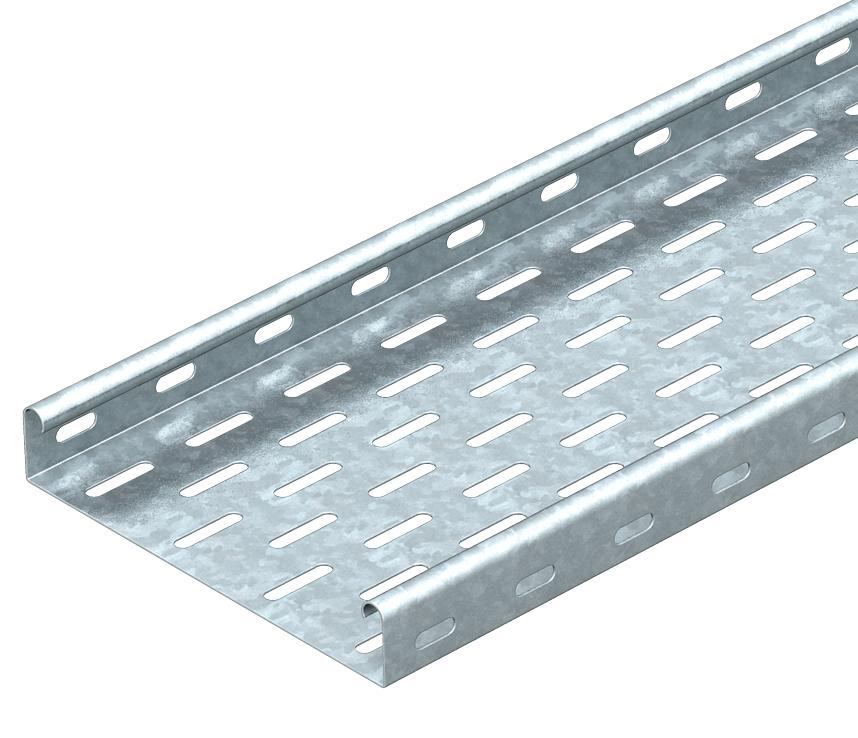

Kabelový žlab MKS 35 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

MKS 35 = Systém středně těžkých kabelových žlabů s bočnicí výšky 35 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	3,6198 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

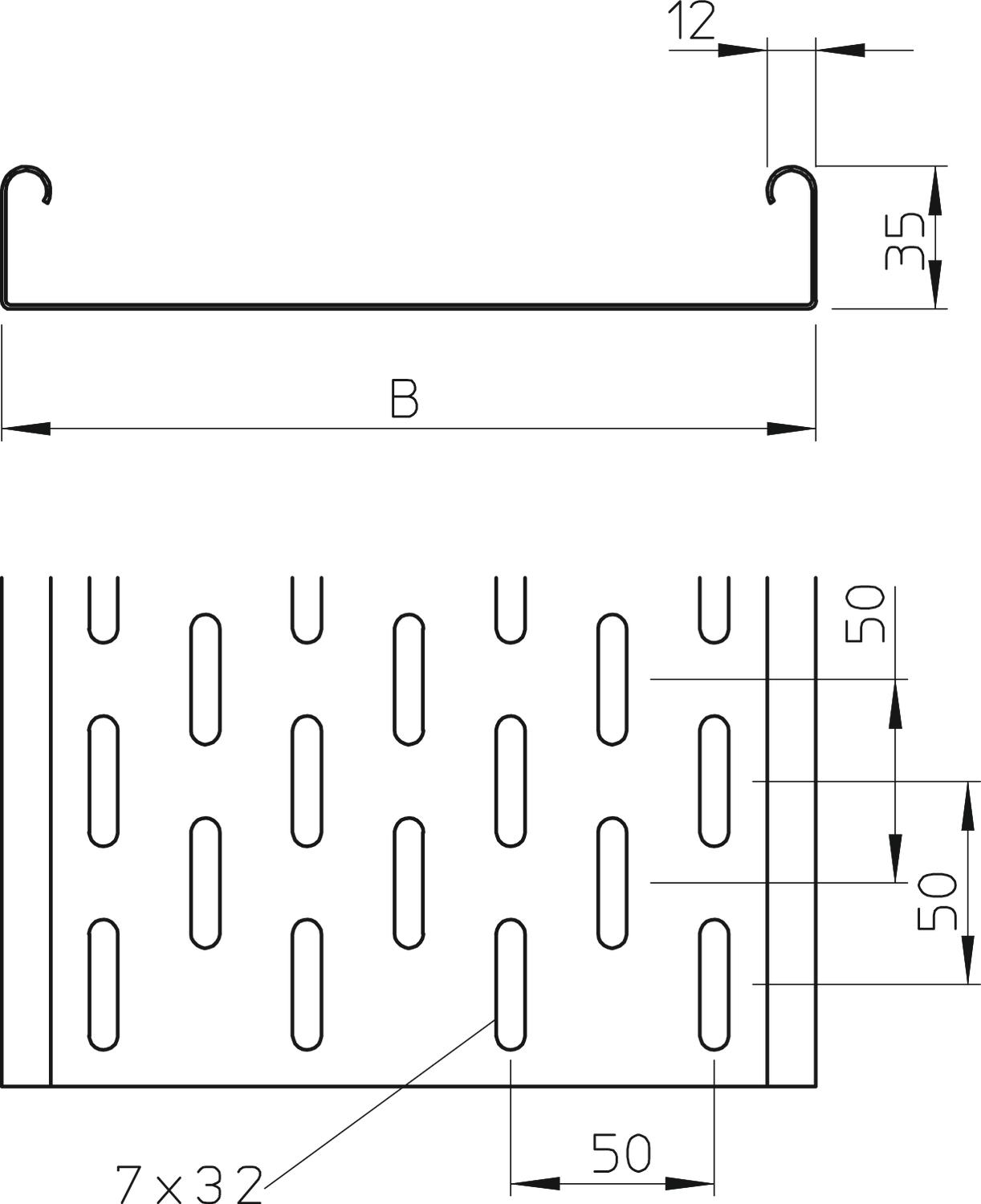

Rozměr	35 x 100
Rozměr	35x100x3000
Rozměr B	100 mm
Rozmístění otvorů NATO	Ne

Šířka	100 mm
Šířka	4 in
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	3300 mm²
Užitečný průřez	33 cm²
Výška	35 mm

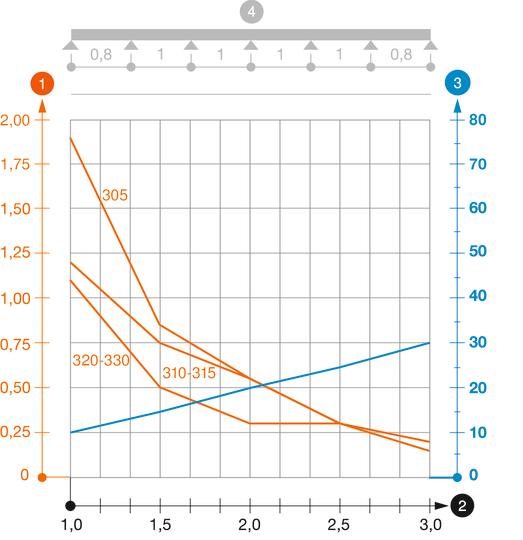

Vzdálenost podpěr 1,0 m	1,2 kN/m
Vzdálenost podpěr 1,5 m	0,75 kN/m
Vzdálenost podpěr 2,0 m	0,55 kN/m
Vzdálenost podpěr 2,5 m	0,3 kN/m
Vzdálenost podpěr 3,0 m	0,2 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 310 FT	3000 mm	100 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6053106	m	3 m
MKS 315 FT	3000 mm	150 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6053165	m	3 m
MKS 320 FT	3000 mm	200 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6053203	m	3 m

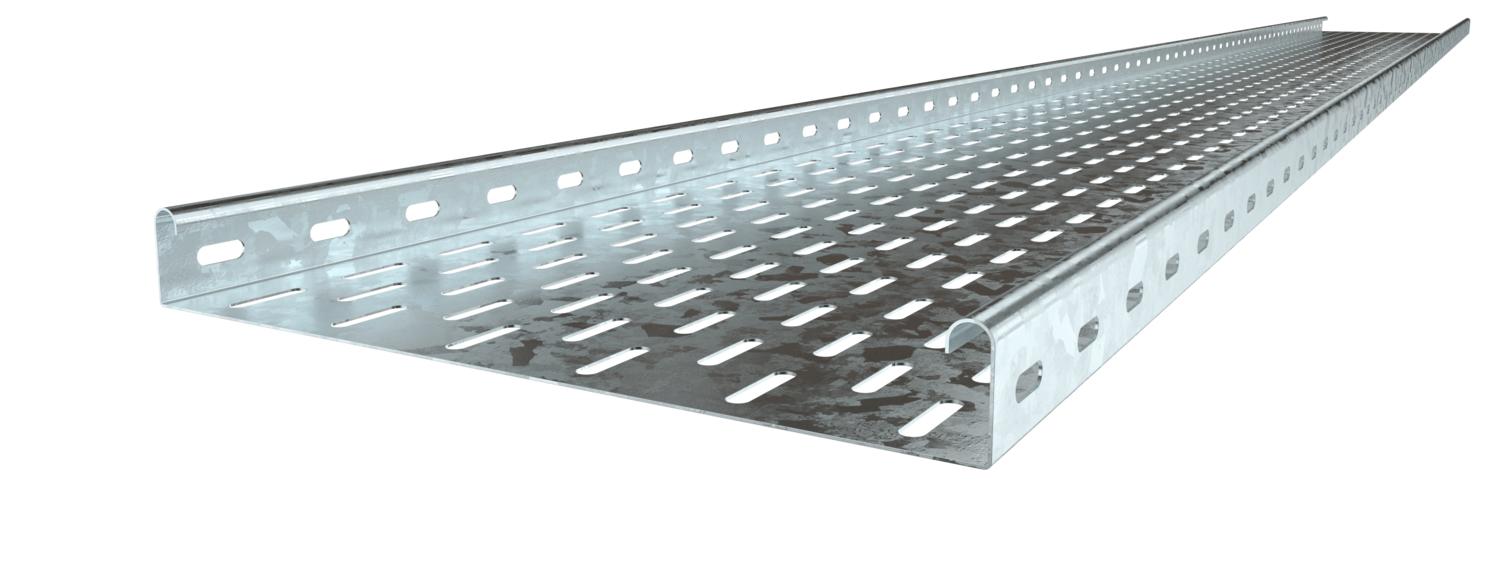

MKS 330 FT	3000 mm	300 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6053300	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

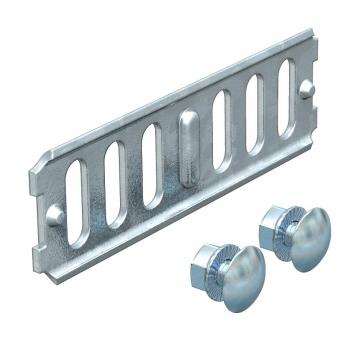

Podélná spojka FT	RLVK 35 FT	6067301	Kus	10 Kus
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 30 DD	TSG 30 DD	6062314	m	3 m

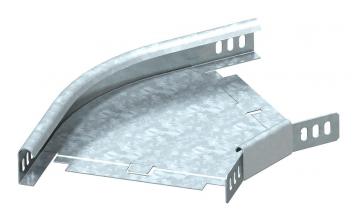

45° oblouk 35 FT	RB 45 310 FT	7065116	Kus	1 Kus

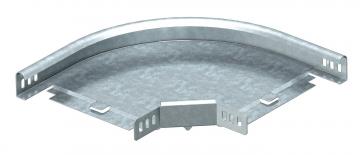

90° oblouk 35 FT	RB 90 310 FT	7124120	Kus	1 Kus
