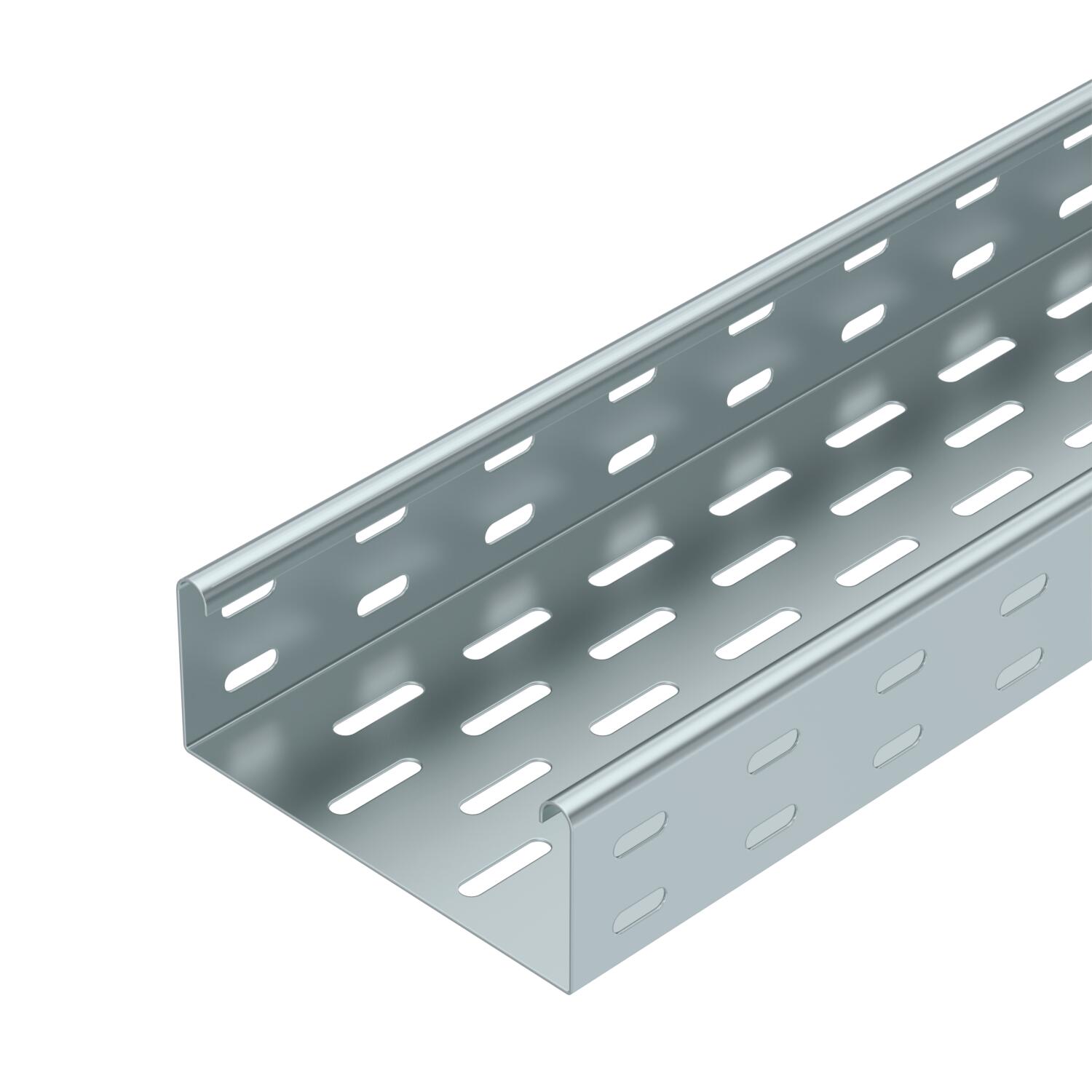

Kabelový žlab MKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 60 = Systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	5,526 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Dodávané příslušenství	Sada podélných spojek RV 60
Druh spojky kabelového nosného systému	šroubovaný
Maß W	150 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Dodávaná spojka

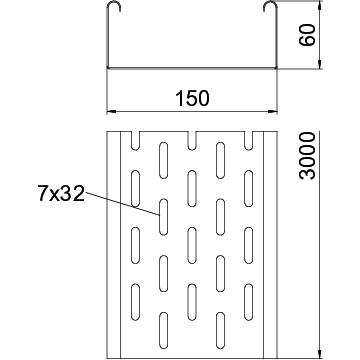

Rozměr	60 x 150
Rozměr	60x150x3000
Rozměr B	150 mm

Rozmístění otvorů NATO	Ne
Šířka	6 in
Šířka	150 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	8800 mm²
Užitečný průřez	88 cm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	Ne	Ocel	pásově zinkováno	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	Ne	Ocel	pásově zinkováno	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	Ne	Ocel	pásově zinkováno	6055524	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
45° oblouk 60 FS	RB 45 615 FS	6036102	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 615 FS	6036562	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 615 FS	6042113	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 150 FS	6052150	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
90° oblouk 60 FS	RB 90 615 FS	6043208	Kus	1 Kus
