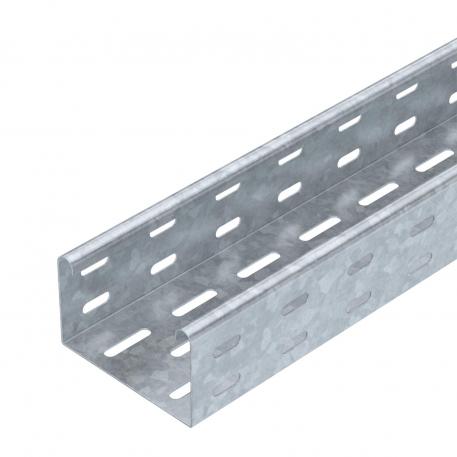

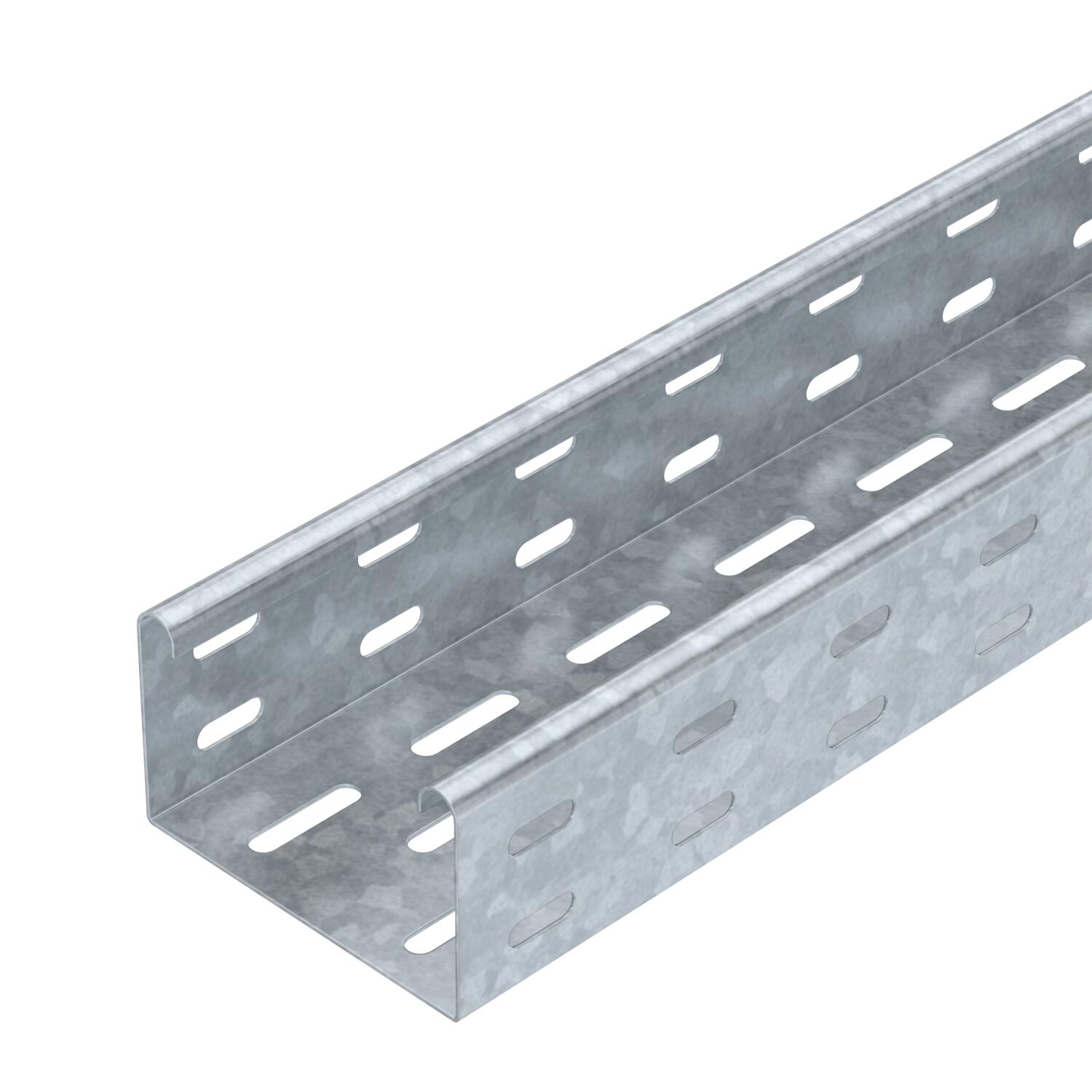

Kabelový žlab MKS 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

MKS 60 = systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	4,5416 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Maß W	100 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

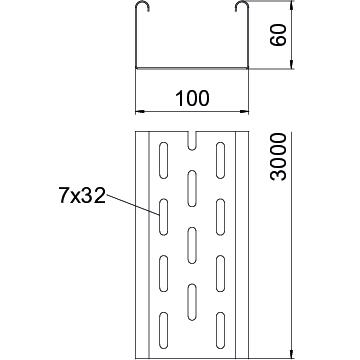

Rozměr	60 x 100
Rozměr	60x100x3000
Rozměr B	100 mm

Rozmístění otvorů NATO	Ne
Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 FT	3000 mm	100 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055575	m	3 m

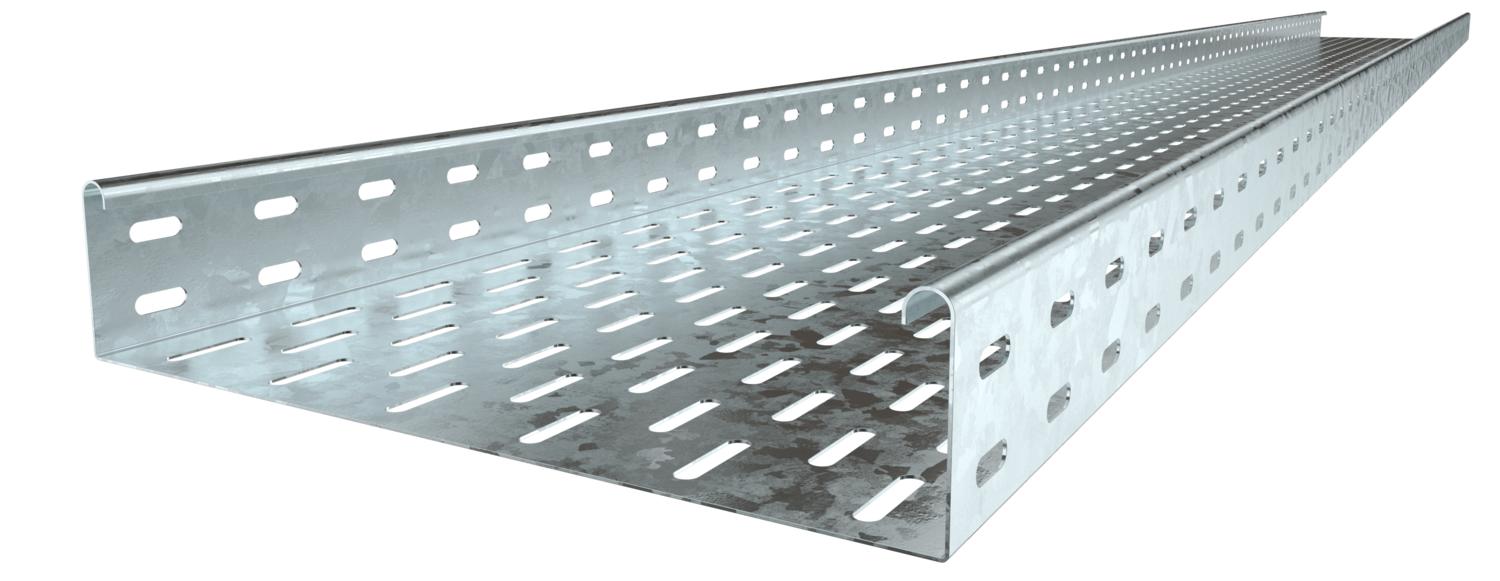

MKS 630 FT	3000 mm	300 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055710	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 100 DD	7070306	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 610 FT	6037120	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
90° oblouk 60 FT	RB 90 610 FT	7125100	Kus	1 Kus
