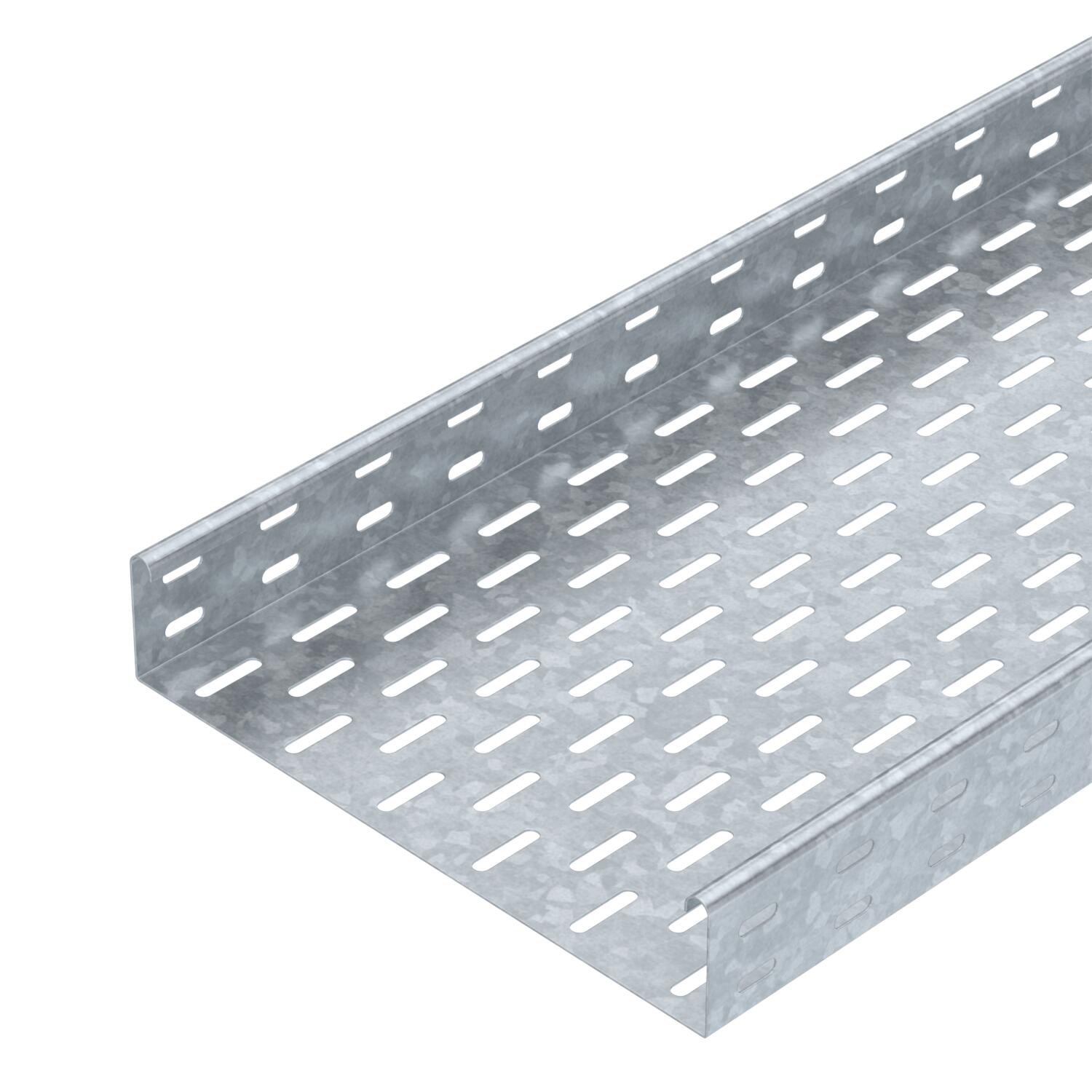

Kabelový žlab MKS 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

MKS 60 = systém středně těžkých kabelových žlabů s bočnicí výšky 60 mm.

Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	8,178 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Maß W	300 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

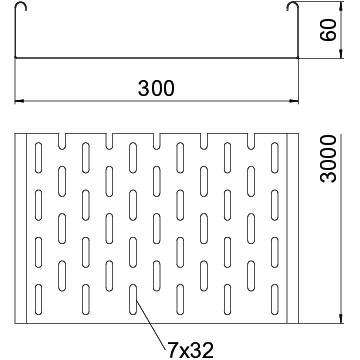

Rozměr	60 x 300
Rozměr	60x300x3000
Rozměr B	300 mm

Rozmístění otvorů NATO	Ne
Šířka	300 mm
Šířka	12 in
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	17800 mm²
Užitečný průřez	178 cm²
Výška	60 mm
Výška	2 in
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 610 FT	3000 mm	100 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	Ne	Ocel	žárově zinkováno ponorem	6055710	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 300 DD	7070318	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 300 FT	6051383	m	3 m
45° oblouk 60 FT	RB 45 630 FT	6036136	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 630 FT	6036596	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 300 DD	6052712	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
90° oblouk 60 FT	RB 90 630 FT	7125305	Kus	1 Kus
