Kabelový žlab MKS 85 FS 3000 | 200 | 1 | Ne | Ocel | pásově zinkováno
morepic-1 morepic-2 video-1

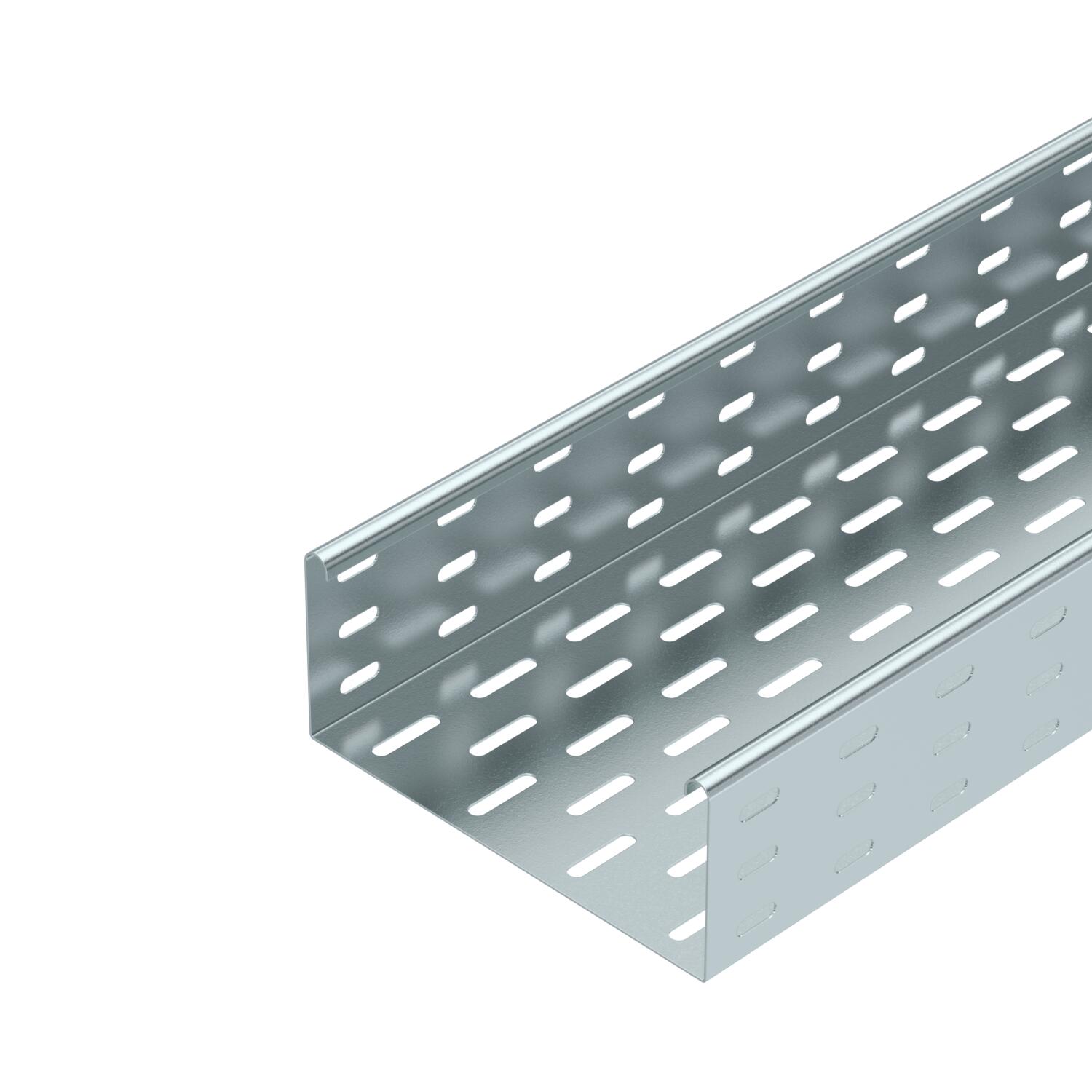

Kabelový žlab MKS 85 FS

Obj. č. 6057209 | EAN 4012196060795

3000 mm
1 mm
Ne
Ocel
pásově zinkováno
Popis výrobku
Popis výrobku
MKS 85 = Systém středně těžkých kabelových žlabů s bočnicí výšky 85 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 7,623 kg CO₂e / 1 metr
Délka 10 ft
Délka 3000 mm
Děrování bočnice Ano
Dodávané příslušenství Podélná spojka RLVL 85
Druh spojky kabelového nosného systému šroubovaný
Maß W 200 mm
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky Dodávaná spojka

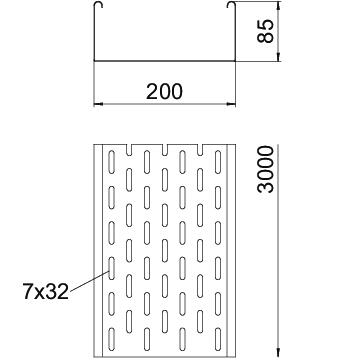

Rozměr 85x200x3000
Rozměr 85 x 200
Rozměr B 200 mm
Rozmístění otvorů NATO Ne
Šířka 8 in
Šířka 200 mm
S vrchním dílem Ne
Tloušťka plechu 0,04 in
Tloušťka plechu 1 mm
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 18600 mm²
Užitečný průřez 186 cm²
Výška 85 mm
Výška 3 in
Vzdálenost podpěr 1,5 m 1,75 kN/m
Vzdálenost podpěr 1,75 m 1,4 kN/m
Vzdálenost podpěr 2,0 m 1,1 kN/m
Vzdálenost podpěr 2,5 m 0,5 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKS 85

Zatěžovací diagram kabelového žlabu typu MKS 85
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
  • od šířky 300 mm zkoušeno se spojovací lištou SSLB od šířky 300 mm zkoušeno se spojovací lištou SSLB
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
MKS 810 FS 3000 mm 100 mm 1 mm Ne Ocel pásově zinkováno 6057101
3 m
MKS 820 FS 3000 mm 200 mm 1 mm Ne Ocel pásově zinkováno 6057209
3 m
MKS 830 FS 3000 mm 300 mm 1 mm Ne Ocel pásově zinkováno 6057306
3 m
MKS 840 FS 3000 mm 400 mm 1 mm Ne Ocel pásově zinkováno 6057403
3 m
MKS 850 FS 3000 mm 500 mm 1 mm Ne Ocel pásově zinkováno 6057500
3 m
MKS 860 FS 3000 mm 600 mm 1 mm Ne Ocel pásově zinkováno 6057535
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka FS Podélná a úhlová spojka FS RLVL 85 FS 6067123
10 Kus
Spojovací lišta FS Spojovací lišta FS SSLB 200 FS 7070213
20 Kus
Oblouk 90°, bočnice 85 FS Oblouk 90°, bočnice 85 FS RB 90 820 FS 6036702
1 Kus
Víko s otočnou západkou, FS Víko s otočnou západkou, FS DRL 200 FS 6052207
3 m
Přepážka 85 FS Přepážka 85 FS TSG 85 FS 6062114
3 m
90° oblouk 85 FS 90° oblouk 85 FS RB 90 820 FS 7001789
1 Kus
