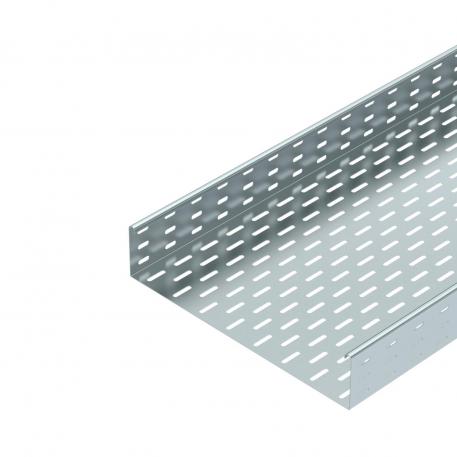

Kabelový žlab MKS 85 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKS 85 = Systém středně těžkých kabelových žlabů s bočnicí výšky 85 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	11,251 kg CO₂e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ano
Dodávané příslušenství	Podélná spojka RLVL 85
Druh spojky kabelového nosného systému	šroubovaný
Maß W	400 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Dodávaná spojka

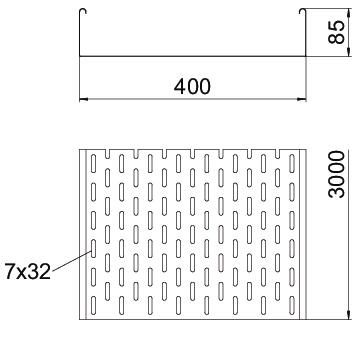

Rozměr	85x400x3000
Rozměr	85 x 400
Rozměr B	400 mm

Rozmístění otvorů NATO	Ne
Šířka	16 in
Šířka	400 mm
S vrchním dílem	Ne
Tloušťka plechu	1 mm
Tloušťka plechu	0,04 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	33800 mm²
Užitečný průřez	338 cm²
Výška	3 in
Výška	85 mm
Vzdálenost podpěr 1,5 m	1,75 kN/m
Vzdálenost podpěr 1,75 m	1,4 kN/m
Vzdálenost podpěr 2,0 m	1,1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKS 810 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	Ne	Ocel	pásově zinkováno	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	Ne	Ocel	pásově zinkováno	6057535	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka FS	RLVL 85 FS	6067123	Kus	10 Kus
Spojovací lišta FS	SSLB 400 FS	7070221	Kus	20 Kus
Víko s otočnou západkou, FS	DRL 400 FS	6052401	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m

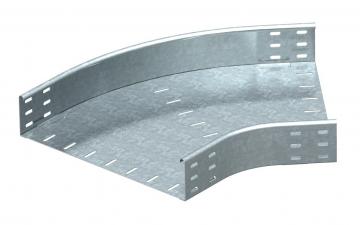

45° oblouk 85 FS	RB 45 840 FS	7000529	Kus	1 Kus
