Kabelový žlab MKS 85 FS 3000 | 500 | 1 | Ne | Ocel | pásově zinkováno
morepic-1 morepic-2 video-1

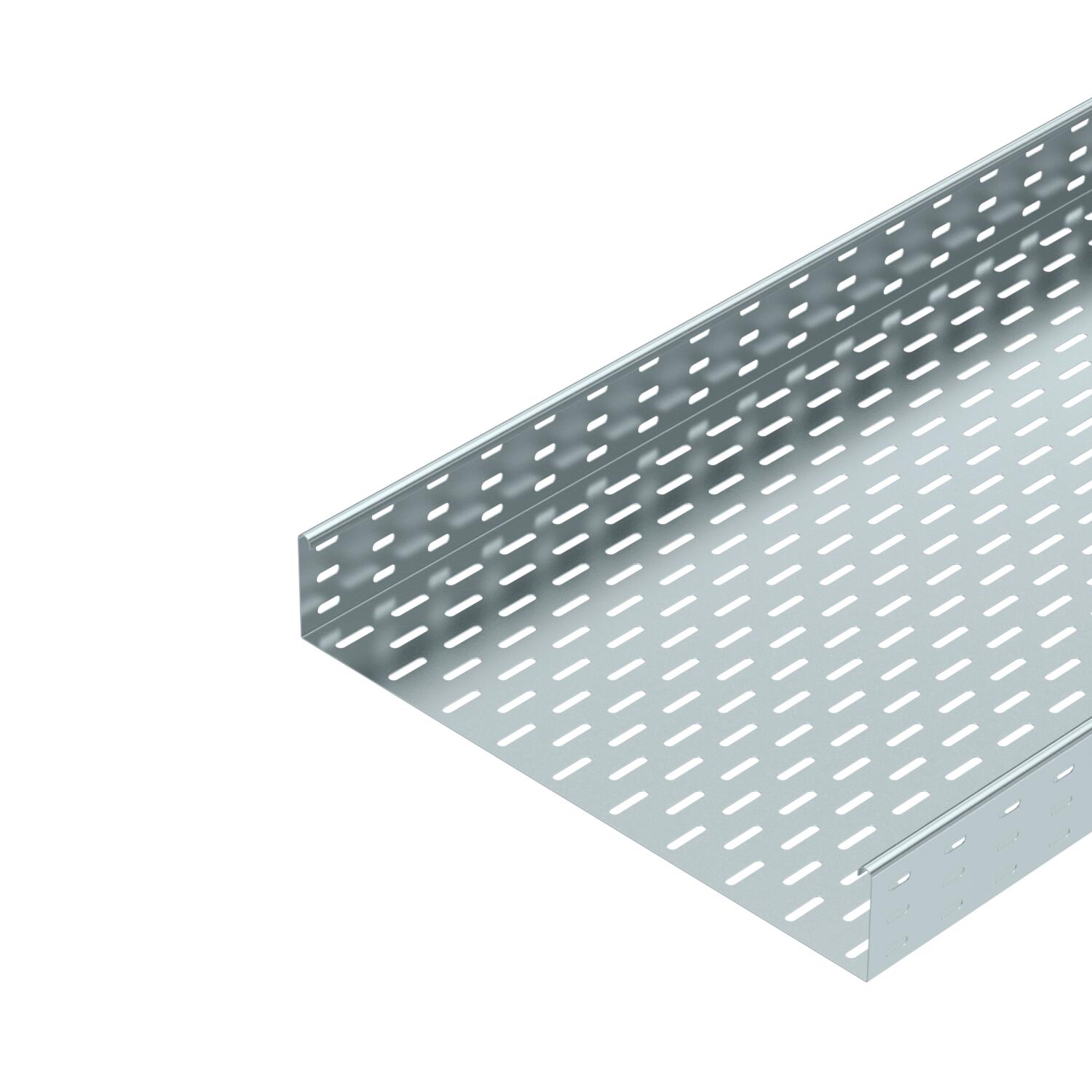

Kabelový žlab MKS 85 FS

Obj. č. 6057500 | EAN 4012196060979

3000 mm
1 mm
Ne
Ocel
pásově zinkováno
Popis výrobku
Popis výrobku
MKS 85 = Systém středně těžkých kabelových žlabů s bočnicí výšky 85 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 13,059 kg CO₂e / 1 metr
Délka 3000 mm
Délka 10 ft
Děrování bočnice Ano
Dodávané příslušenství Podélná spojka RLVL 85
Druh spojky kabelového nosného systému šroubovaný
Maß W 500 mm
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky Dodávaná spojka

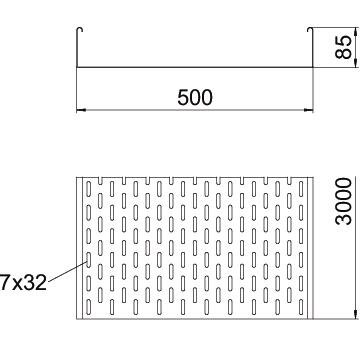

Rozměr 85x500x3000
Rozměr 85 x 500
Rozměr B 500 mm
Rozmístění otvorů NATO Ne
Šířka 20 in
Šířka 500 mm
S vrchním dílem Ne
Tloušťka plechu 1 mm
Tloušťka plechu 0,04 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 423 cm²
Užitečný průřez 42300 mm²
Výška 3 in
Výška 85 mm
Vzdálenost podpěr 1,5 m 1,75 kN/m
Vzdálenost podpěr 1,75 m 1,4 kN/m
Vzdálenost podpěr 2,0 m 1,1 kN/m
Vzdálenost podpěr 2,5 m 0,5 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKS 85

Zatěžovací diagram kabelového žlabu typu MKS 85
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
  • od šířky 300 mm zkoušeno se spojovací lištou SSLB od šířky 300 mm zkoušeno se spojovací lištou SSLB
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
MKS 810 FS 3000 mm 100 mm 1 mm Ne Ocel pásově zinkováno 6057101
3 m
MKS 820 FS 3000 mm 200 mm 1 mm Ne Ocel pásově zinkováno 6057209
3 m
MKS 830 FS 3000 mm 300 mm 1 mm Ne Ocel pásově zinkováno 6057306
3 m
MKS 840 FS 3000 mm 400 mm 1 mm Ne Ocel pásově zinkováno 6057403
3 m
MKS 850 FS 3000 mm 500 mm 1 mm Ne Ocel pásově zinkováno 6057500
3 m
MKS 860 FS 3000 mm 600 mm 1 mm Ne Ocel pásově zinkováno 6057535
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka FS Podélná a úhlová spojka FS RLVL 85 FS 6067123
10 Kus
Spojovací lišta FS Spojovací lišta FS SSLB 500 FS 7070225
20 Kus
Víko s otočnou západkou, FS Víko s otočnou západkou, FS DRL 500 FS 6052509
3 m
Přepážka 85 FS Přepážka 85 FS TSG 85 FS 6062114
3 m
45° oblouk 85 FS 45° oblouk 85 FS RB 45 850 FS 7000545
1 Kus
90° oblouk 85 FS 90° oblouk 85 FS RB 90 850 FS 7001835
1 Kus
Ke stažení

Stáhnout

EU prohlášení o shodě MKS 850 FS / 6057500 , 0.15MB , pdf
Stáhnout
UK - Prohlášení shody MKS 850 FS / 6057500 , 0.09MB , pdf
Stáhnout
REACH Prohlášení o shodě MKS 850 FS / 6057500 , 0.12MB , pdf
Stáhnout
RoHS Prohlášení o shodě MKS 850 FS / 6057500 , 0.12MB , pdf
Stáhnout

Stáhnout
Prohlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdf
Stáhnout

Stáhnout
Stáhnout
Stáhnout

MKS 850 FS / 6057500
Stáhnout
