Poznámka: Výroba tohoto výrobku bude ukončena.

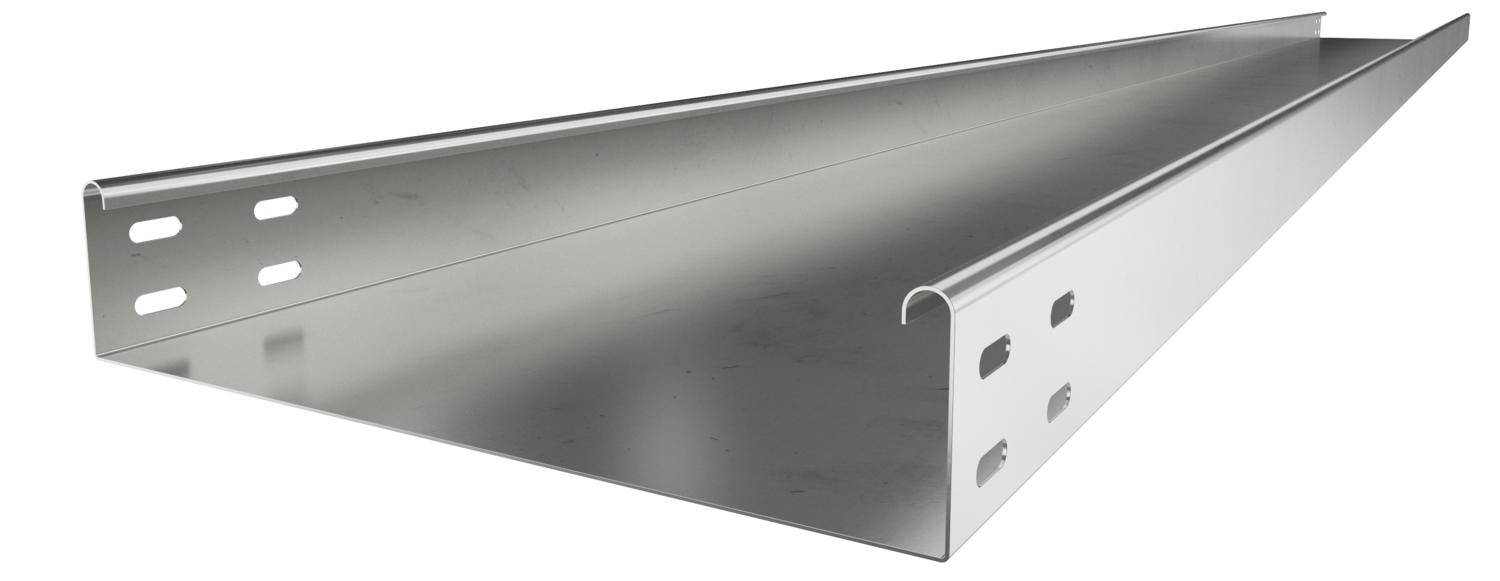

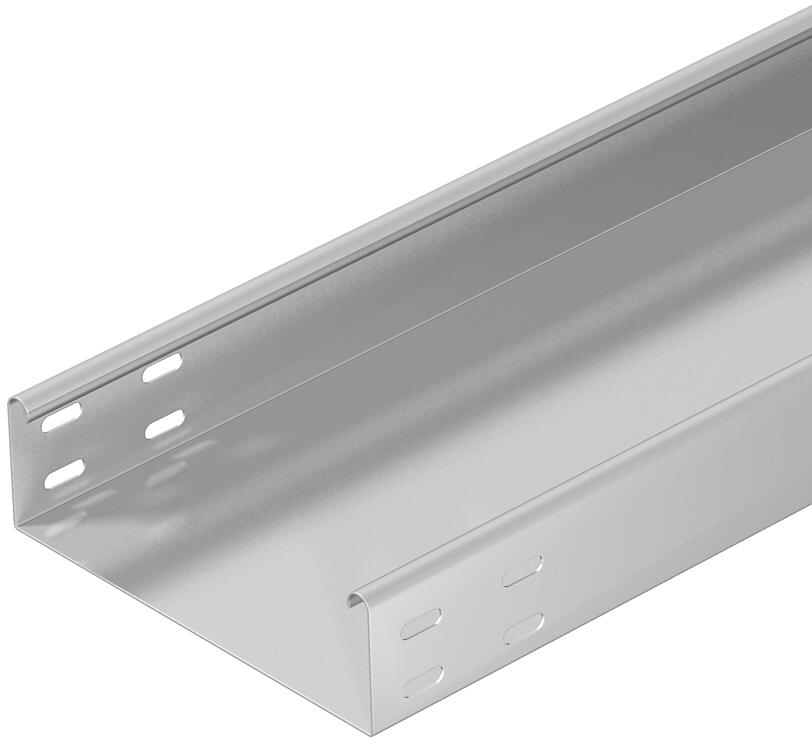

Kabelový žlab MKSU 60 A2
Obj. č. 6063861 | EAN 4012196064212
- Popis výrobku
-
Popis výrobkuMKSU 60 = Systém středně těžkých kabelových žlabů, neděrovaných, s bočnicí výšky 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
CO₂ stopa (GWP) od kolébky po bránu 25,027 kg CO₂e / 1 metr Délka 3000 mm Délka 10 ft Děrování bočnice Ne Druh spojky kabelového nosného systému šroubovaný Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ne Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x500x3000 Rozměr 60 x 500 Rozměr B 500 mm Rozmístění otvorů NATO Ne Šířka 20 in Šířka 500 mm S vrchním dílem Ne Tloušťka plechu 0,04 in Tloušťka plechu 1 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 298 cm² Užitečný průřez 29800 mm² Výška 60 mm Výška 2 in Vzdálenost podpěr 1,5 m 1,5 kN/m Vzdálenost podpěr 1,75 m 1,25 kN/m Vzdálenost podpěr 2,0 m 1 kN/m Vzdálenost podpěr 2,5 m 0,5 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu typu MKSU 60 VA
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka A2
RLVK 60 A2 6067654 10 Kus
Víko s otočnou západkou, A2
DRL 500 A2 6052959 3 m
Spojovací lišta A2
SSLB 500 A2 7070373 20 Kus - Ke stažení
-
