Kabelový žlab MKSU 60 FS 3000 | 100 | 1 | Ne | Ocel | pásově zinkováno

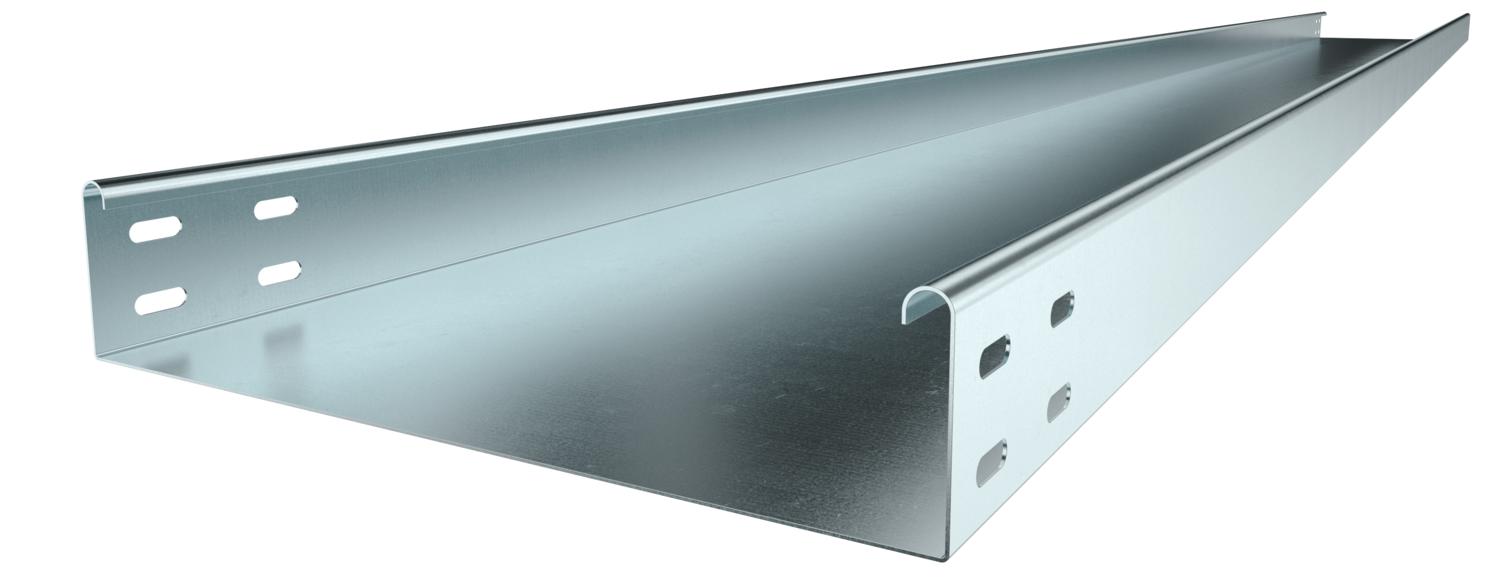

Kabelový žlab MKSU 60 FS

Obj. č. 6063160 | EAN 4012196063611

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

MKSU 60 = systém středně těžkých kabelových žlabů, neděrovaných, výška bočnice 60 mm. Podélné spojky je nutné podle potřeby zvlášť objednat.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	4,451 kg CO₂e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Rozměr	60 x 100
Rozměr	60x100x3000
Rozměr B	100 mm
Rozmístění otvorů NATO	Ne

Šířka	4 in
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	0,04 in
Tloušťka plechu	1 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	58 cm²
Užitečný průřez	5800 mm²
Výška	60 mm
Výška	2 in
Vzdálenost podpěr 1,5 m	1,5 kN/m
Vzdálenost podpěr 1,75 m	1,25 kN/m
Vzdálenost podpěr 2,0 m	1 kN/m
Vzdálenost podpěr 2,5 m	0,5 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu MKSU 60 FS FT

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
MKSU 610 FS	3000 mm	100 mm	1 mm	Ne	Ocel	pásově zinkováno	6063160	m	3 m
MKSU 615 FS	3000 mm	150 mm	1 mm	Ne	Ocel	pásově zinkováno	6063179	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	Ne	Ocel	pásově zinkováno	6063187	m	3 m
MKSU 630 FS	3000 mm	300 mm	1 mm	Ne	Ocel	pásově zinkováno	6063209	m	3 m
MKSU 640 FS	3000 mm	400 mm	1 mm	Ne	Ocel	pásově zinkováno	6063225	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Spojovací lišta FS	SSLB 100 FS	7070205	Kus	20 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
90° oblouk 60 FS	RB 90 610 FS	6043216	Kus	1 Kus
