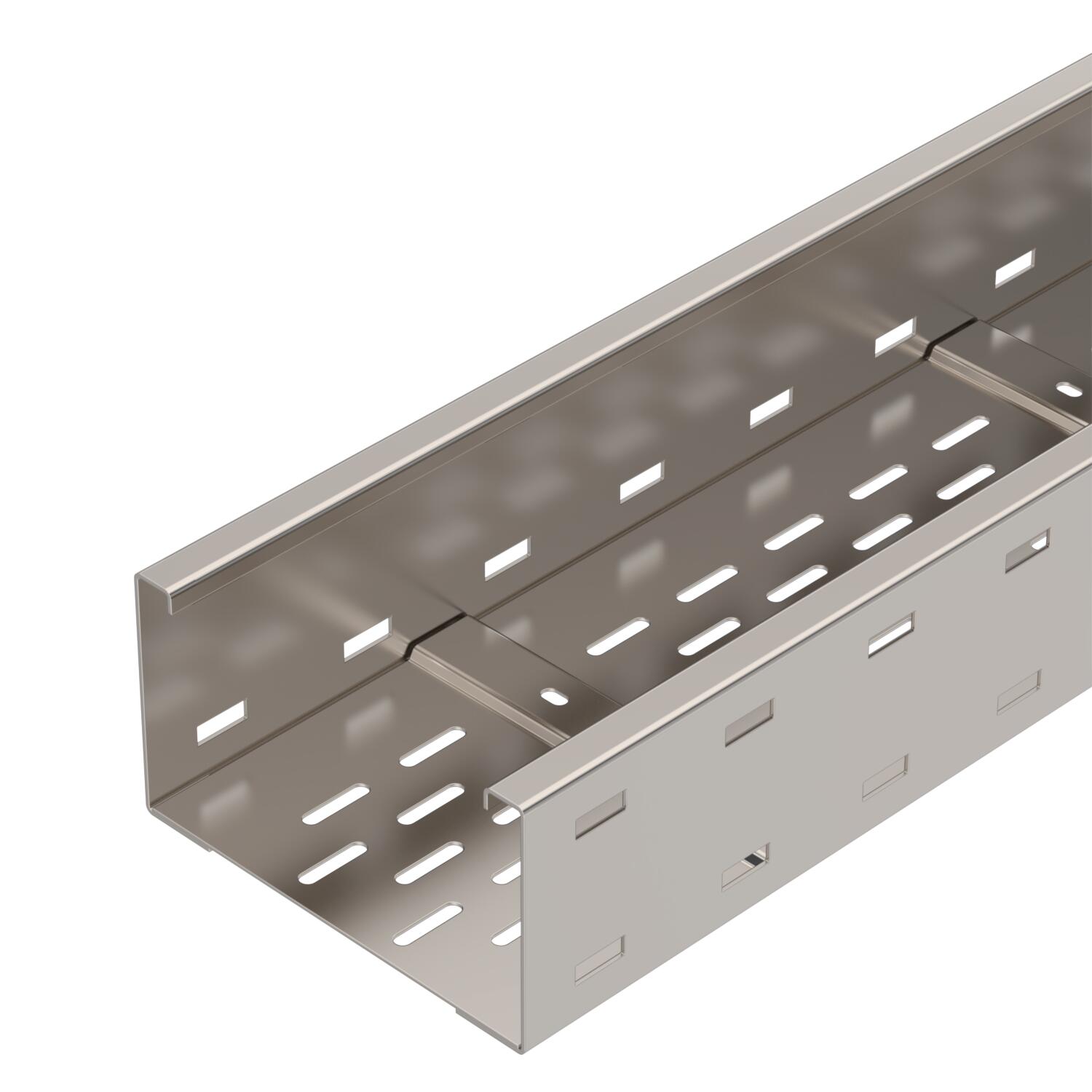

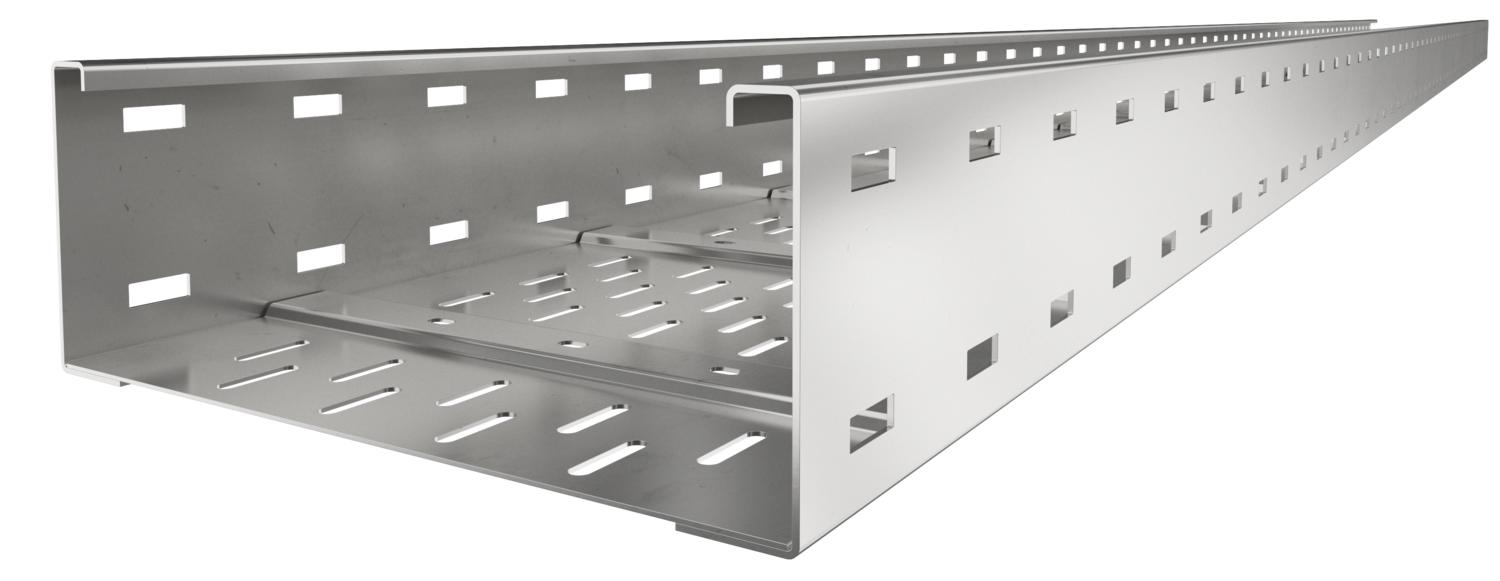

Kabelový žlab pro velká rozpětí WKSG 110 A2
Obj. č. 6098161 | EAN 4012195683506
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-

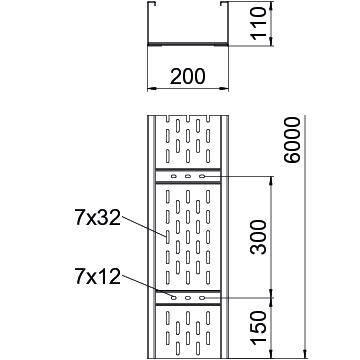

Technické údaje
Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 36,977 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 110x200x6000 Rozměr 110 X 200 Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 20200 mm² Užitečný průřez 202 cm² Výška 110 mm Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 2,01 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,32 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,75 kN/m Vzdálenost podpěr 7,0 m 0,45 kN/m Vzdálenost podpěr 8,0 m 0,2 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-

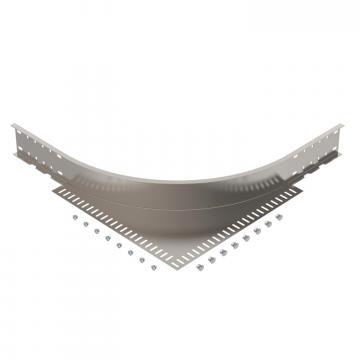

Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

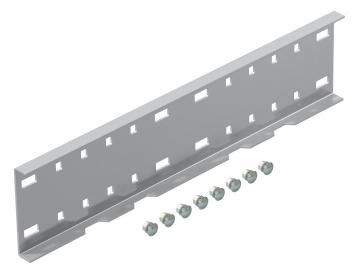

Podélná spojka A2
WRVL 110 A2 6091229 2 Kus
Víko s otočnou západkou, A2
WDRL 1116 20 A2 6227360 3 m
Přepážka 85 A2
TSG 85 A2 6062173 3 m
Spojovací lišta A2
SSLB 200 A2 7070361 20 Kus - Ke stažení
-
Datový list WKSG 120 A2 / 6098161 , 0.32MB , pdfEU prohlášení o shodě WKSG 120 A2 / 6098161 , 0.15MB , pdfUK - Prohlášení shody WKSG 120 A2 / 6098161 , 0.09MB , pdfREACH Prohlášení o shodě WKSG 120 A2 / 6098161 , 0.12MB , pdfRoHS Prohlášení o shodě WKSG 120 A2 / 6098161 , 0.12MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
