- Popis výrobku
-

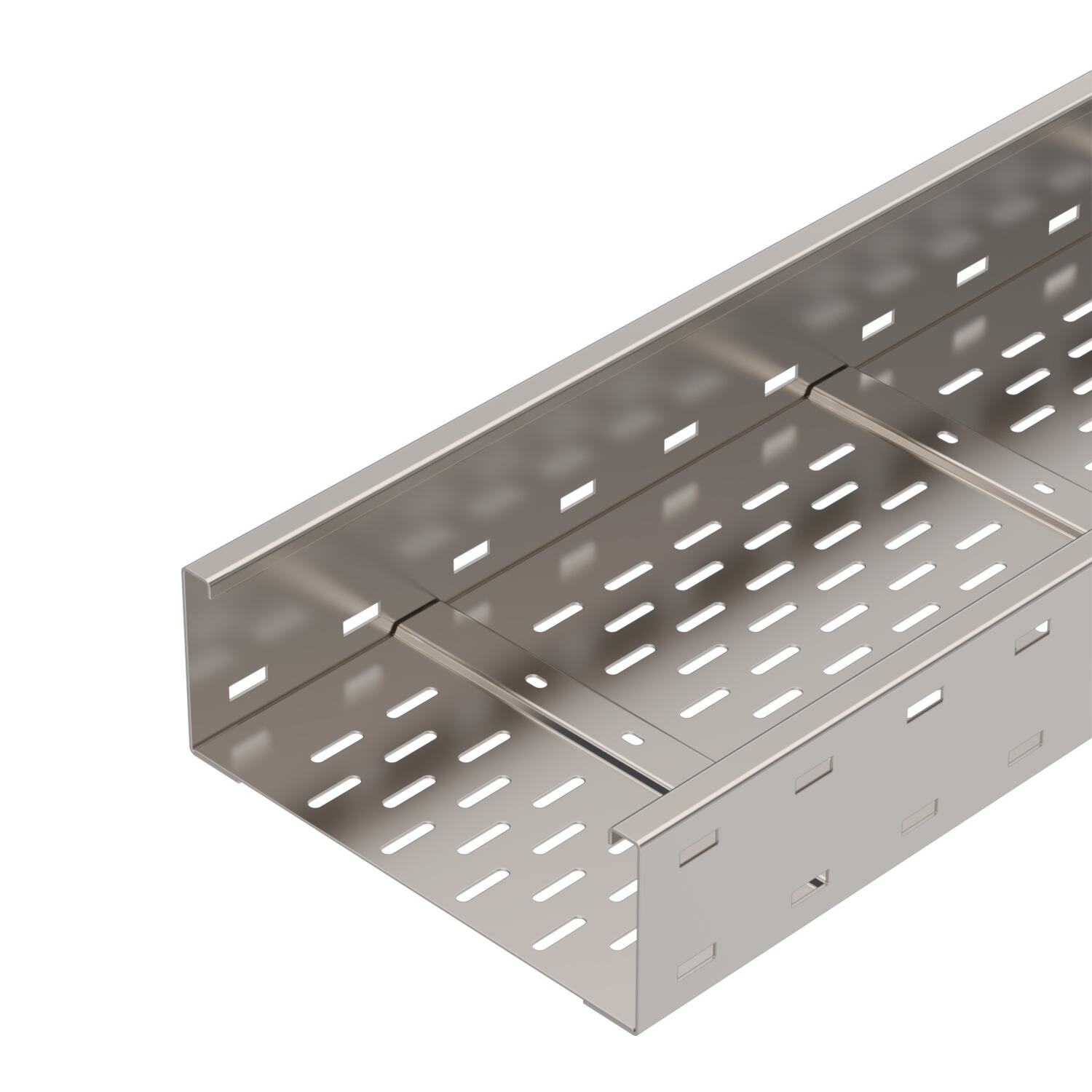

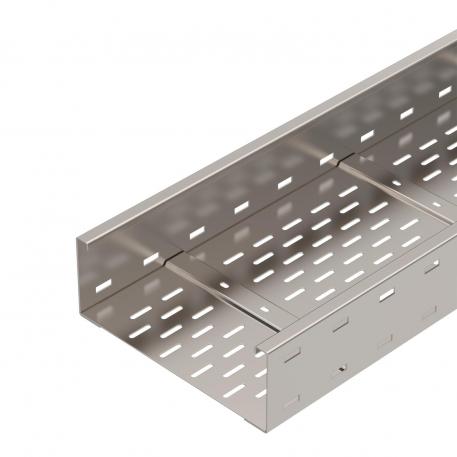

Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
- Technické údaje
-
Technické údaje

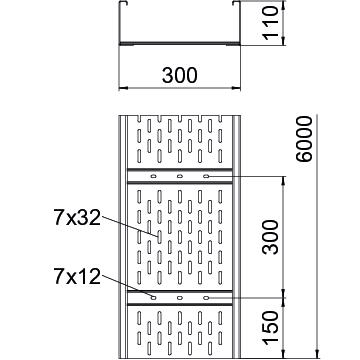

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 42,721 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 110 X 300 Rozměr 110x300x6000 Rozměr B 300 mm Rozměr L 6000 mm Šířka 300 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 305 cm² Užitečný průřez 30500 mm² Výška 110 mm Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 2,01 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,32 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,75 kN/m Vzdálenost podpěr 7,0 m 0,45 kN/m Vzdálenost podpěr 8,0 m 0,2 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
- Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
- Rozpětí podpěr v mm
- Průhyb bočnice v mm při dovolených kN/m
- Schéma zatížení při zkušební metodě
- Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
- Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
