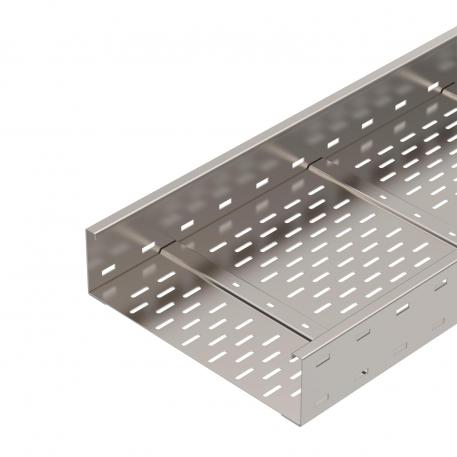

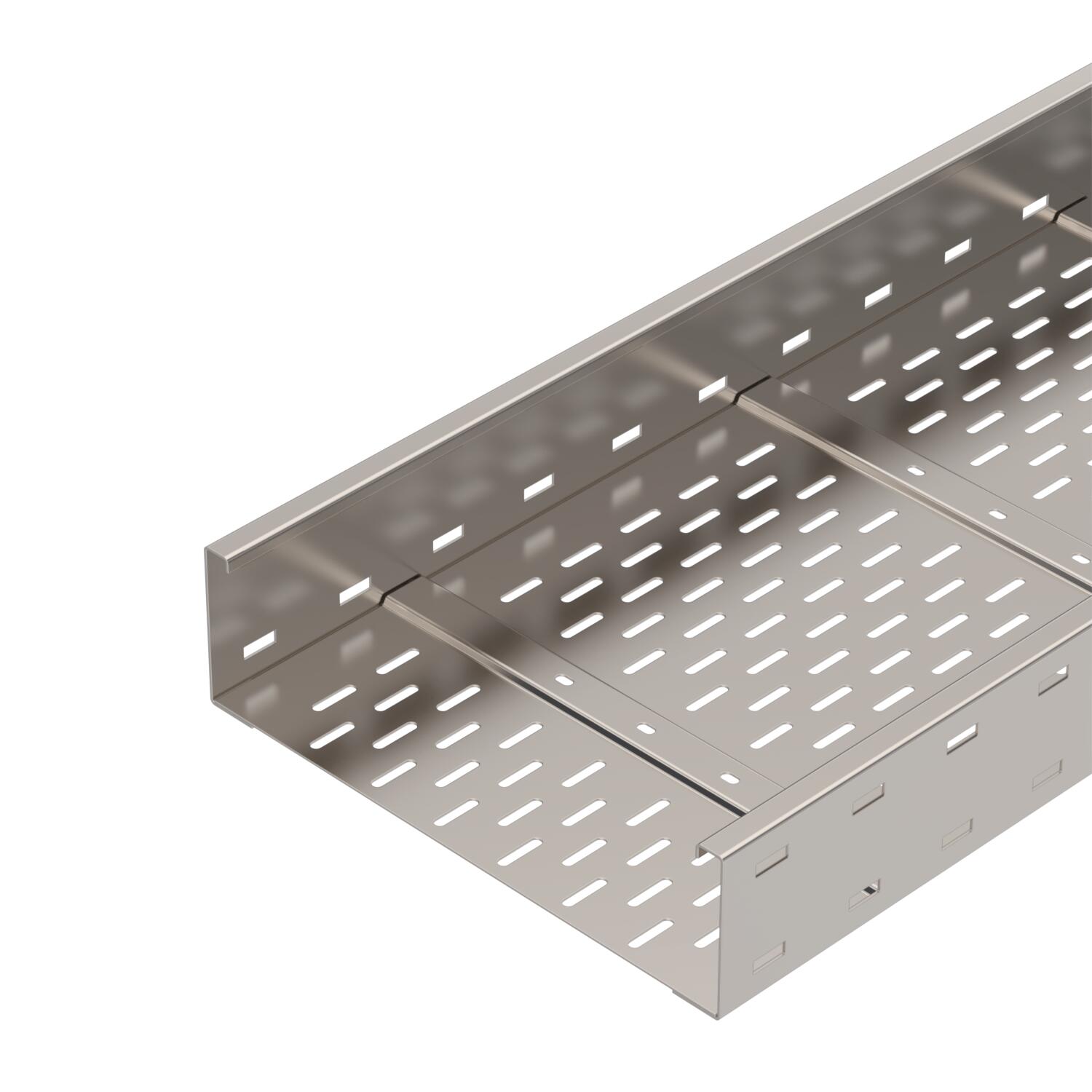

Kabelový žlab pro velká rozpětí WKSG 110 A2
Obj. č. 6098169 | EAN 4012195683520
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

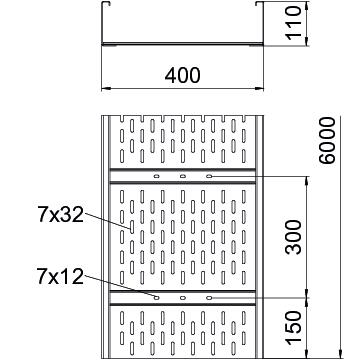

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 48,637 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 110 X 400 Rozměr 110x400x6000 Rozměr B 400 mm Rozměr L 6000 mm Šířka 400 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 408 cm² Užitečný průřez 40800 mm² Výška 110 mm Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,43 kN/m Vzdálenost podpěr 4,0 m 2 kN/m Vzdálenost podpěr 4,5 m 1,72 kN/m Vzdálenost podpěr 5,0 m 1,5 kN/m Vzdálenost podpěr 6,0 m 1 kN/m Vzdálenost podpěr 7,0 m 0,7 kN/m Vzdálenost podpěr 8,0 m 0,4 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka A2
WRVL 110 A2 6091229 2 Kus
Přepážka 85 A2
TSG 85 A2 6062173 3 m
Víko s otočnou západkou, A2
WDRL 1116 40 A2 6227364 3 m
Spojovací lišta A2
SSLB 400 A2 7070369 20 Kus - Ke stažení
-
