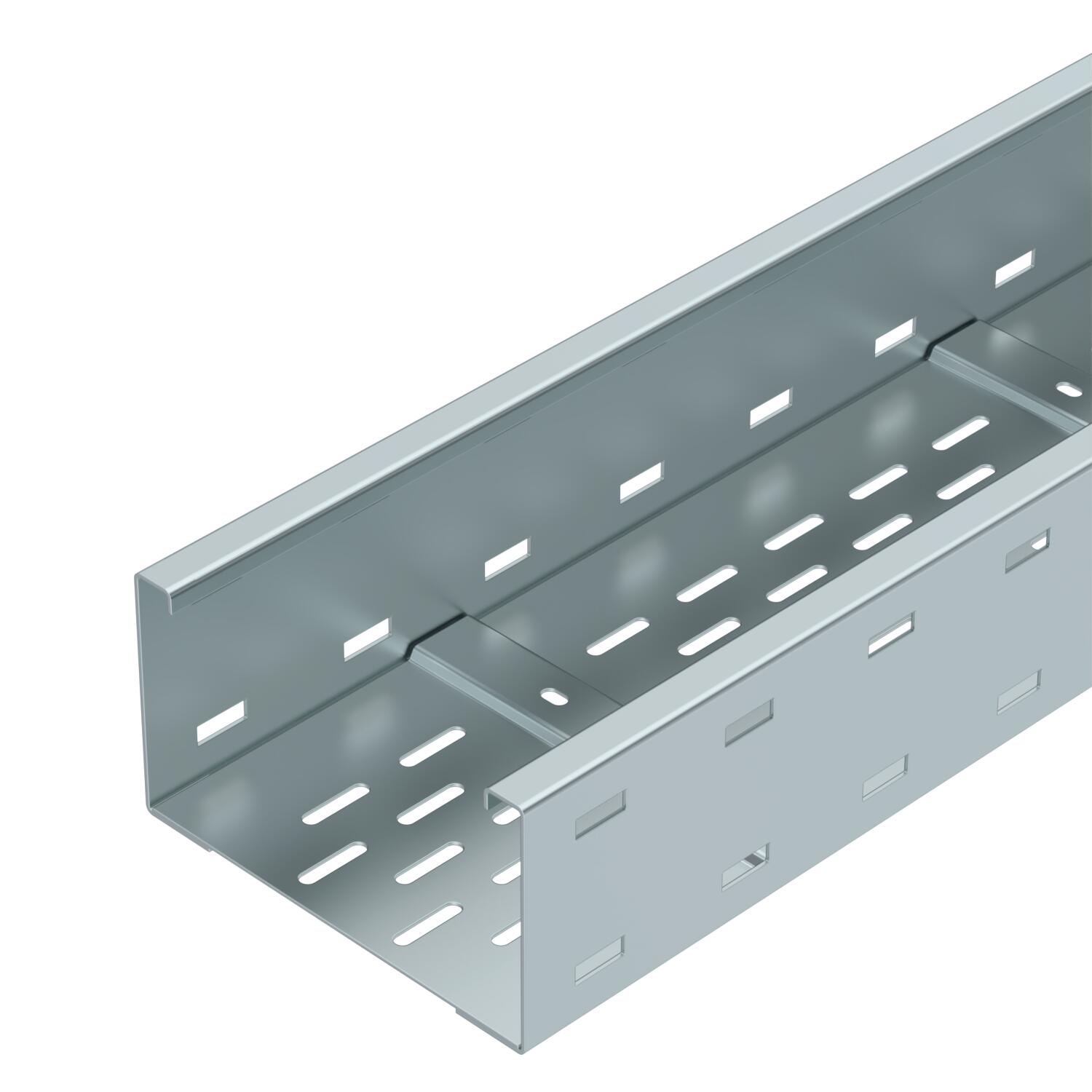

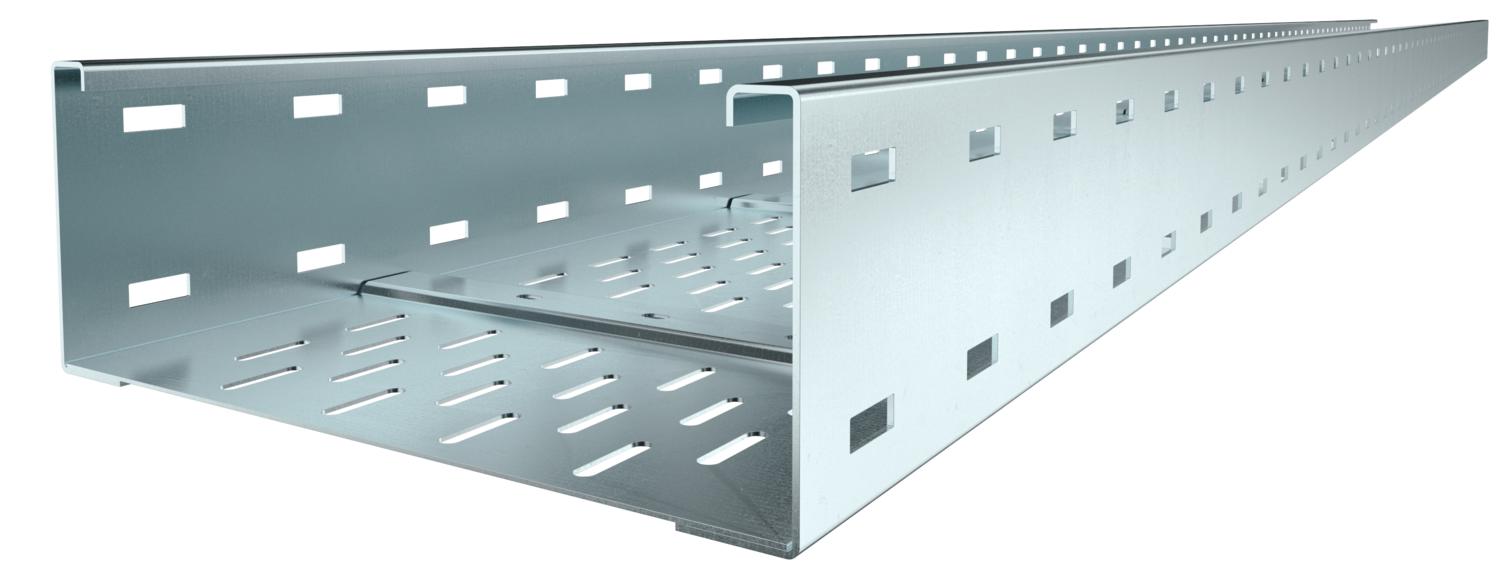

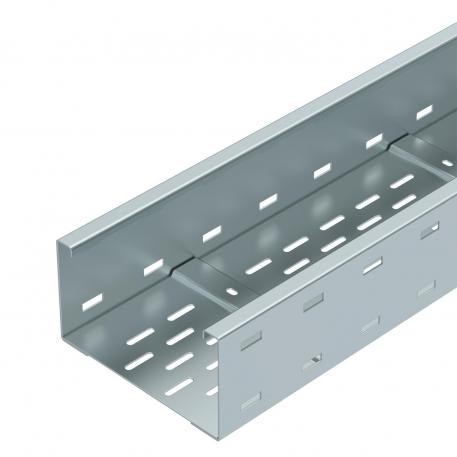

Kabelový žlab pro velká rozpětí WKSG 110 FS
Obj. č. 6098111 | EAN 4012196351435
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-

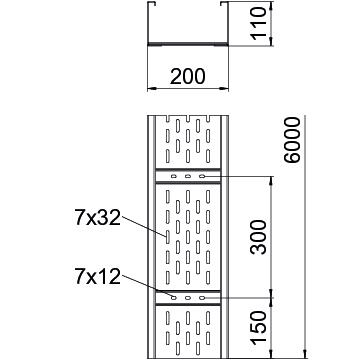

Technické údaje
Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 17,324 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 110x200x6000 Rozměr 200 x 110 Rozměr H 10 mm Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 20200 mm² Užitečný průřez 202 cm² Výška 110 mm Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 2,01 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,32 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,75 kN/m Vzdálenost podpěr 7,0 m 0,45 kN/m Vzdálenost podpěr 8,0 m 0,2 kN/m Zachování funkčnosti Ne Technické údaje

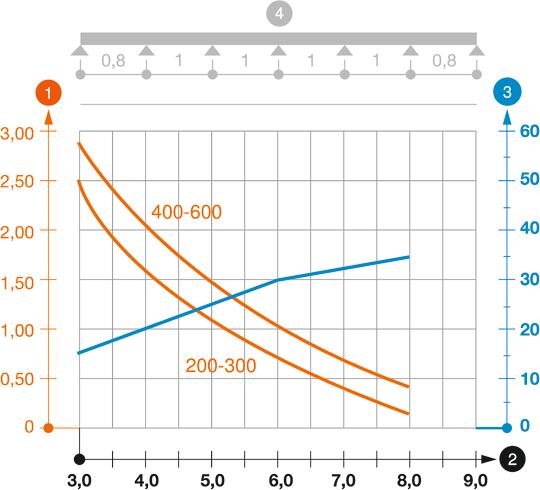

Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

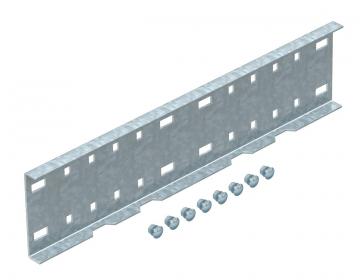

Podélné spojky FS
WRVL 110 FS 6091164 2 Kus

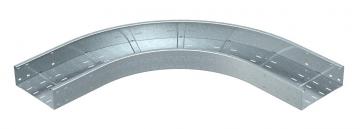

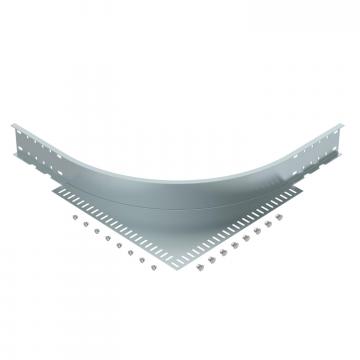

90° oblouk 110 FS
WRB 90 120 FS 6098304 1 Kus

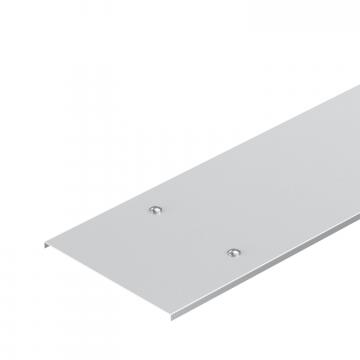

Víko s otočnou západkou, FS
WDRL 1116 20 FS 6227422 3 m
Přepážka 85 FS
TSG 85 FS 6062114 3 m

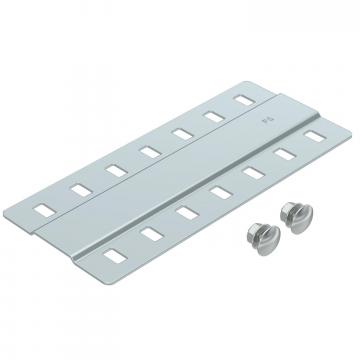

Spojovací lišta FS
SSLB 200 FS 7070213 20 Kus - Ke stažení
-
Datový list WKSG 120 FS / 6098111 , 0.37MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě WKSG 120 FS / 6098111 , 0.15MB , pdfUK - Prohlášení shody WKSG 120 FS / 6098111 , 0.09MB , pdfREACH Prohlášení o shodě WKSG 120 FS / 6098111 , 0.12MB , pdfRoHS Prohlášení o shodě WKSG 120 FS / 6098111 , 0.13MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfNávod k montáži Weitspannkabelrinnen , 10.82MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
