Kabelový žlab pro velká rozpětí WKSG 110 FT
Obj. č. 6098145 | EAN 4012196370030
- Popis výrobku
-

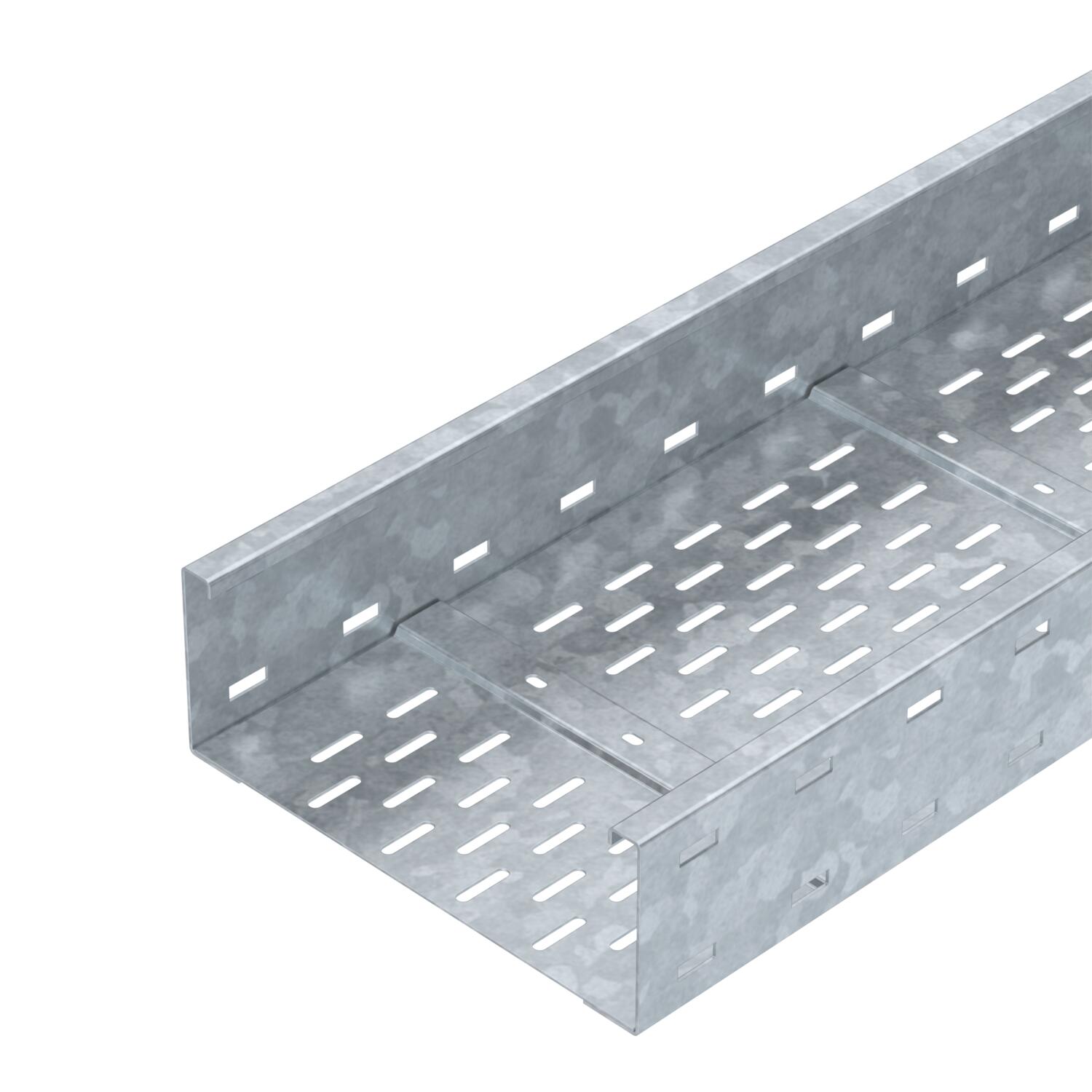

Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

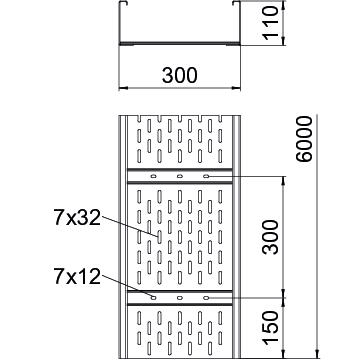

Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 18,577 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 110 x 300 Rozměr 110x300x6000 Rozměr B 300 mm Rozměr L 6000 mm Šířka 300 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 30500 mm² Užitečný průřez 305 cm² Výška 110 mm Vzdálenost podpěr 3,0 m 2,5 kN/m Vzdálenost podpěr 3,5 m 2,01 kN/m Vzdálenost podpěr 4,0 m 1,6 kN/m Vzdálenost podpěr 4,5 m 1,32 kN/m Vzdálenost podpěr 5,0 m 1,1 kN/m Vzdálenost podpěr 6,0 m 0,75 kN/m Vzdálenost podpěr 7,0 m 0,45 kN/m Vzdálenost podpěr 8,0 m 0,2 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT
WRVL 110 FT 6091180 2 Kus
90° oblouk 110 FT
WRB 90 130 FT 6098348 1 Kus
Víko s otočnou západkou, DD
WDRL 1116 30 DD 6227604 3 m
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Spojovací lišta DD
SSLB 300 DD 7070318 20 Kus - Ke stažení
-
