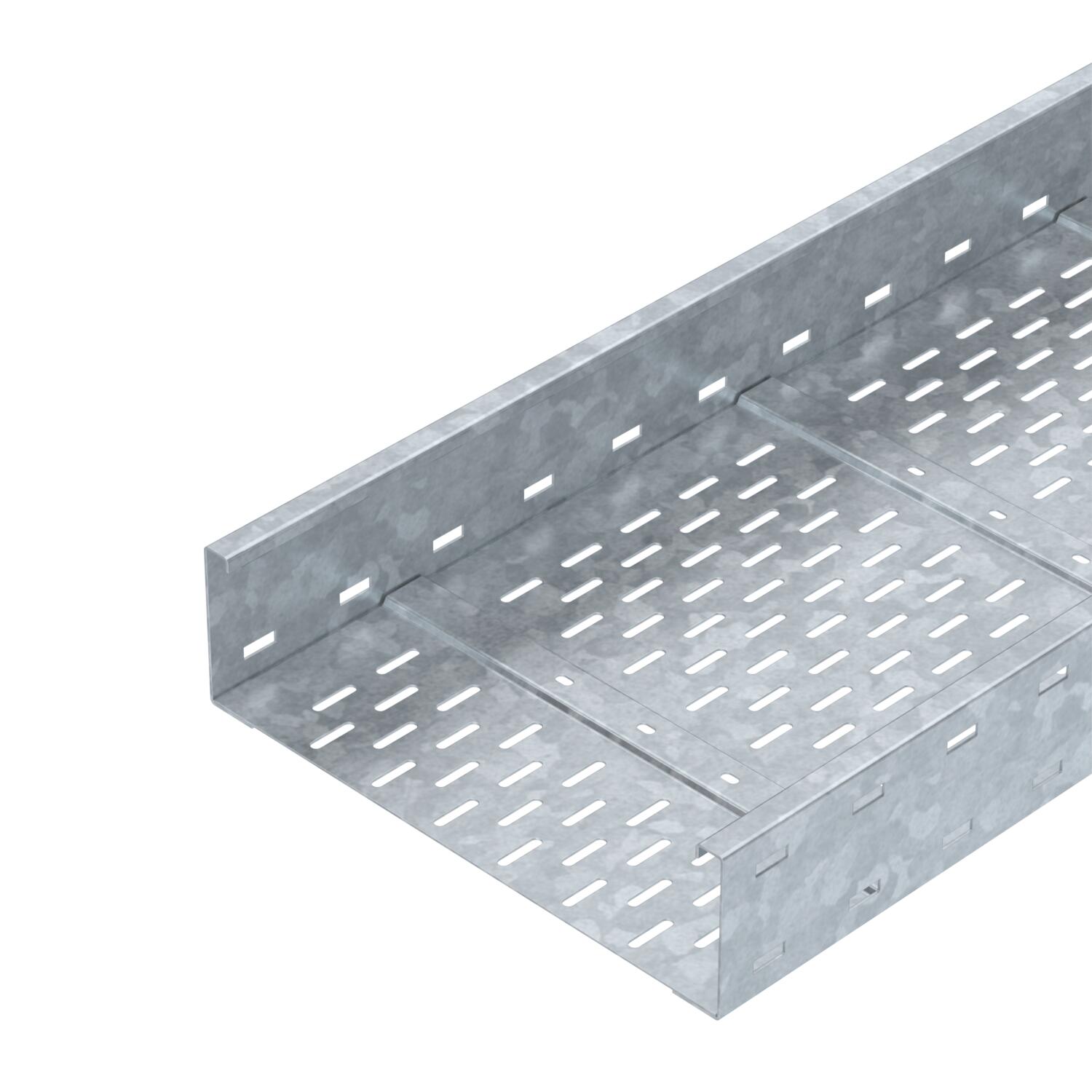

Kabelový žlab pro velká rozpětí WKSG 110 FT
Obj. č. 6098149 | EAN 4012196034277
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

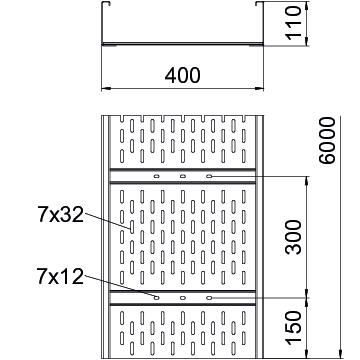

Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 21,537 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 110x400x6000 Rozměr 110 x 400 Rozměr B 400 mm Rozměr L 6000 mm Šířka 400 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 40800 mm² Užitečný průřez 408 cm² Výška 110 mm Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,43 kN/m Vzdálenost podpěr 4,0 m 2 kN/m Vzdálenost podpěr 4,5 m 1,72 kN/m Vzdálenost podpěr 5,0 m 1,5 kN/m Vzdálenost podpěr 6,0 m 1 kN/m Vzdálenost podpěr 7,0 m 0,7 kN/m Vzdálenost podpěr 8,0 m 0,4 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT
WRVL 110 FT 6091180 2 Kus
90° oblouk 110 FT
WRB 90 140 FT 6098352 1 Kus
Víko s otočnou západkou, DD
WDRL 1116 40 DD 6227608 3 m
Přepážka 85 DD
TSG 85 DD 6062331 3 m
Spojovací lišta DD
SSLB 400 DD 7070322 20 Kus - Ke stažení
-
