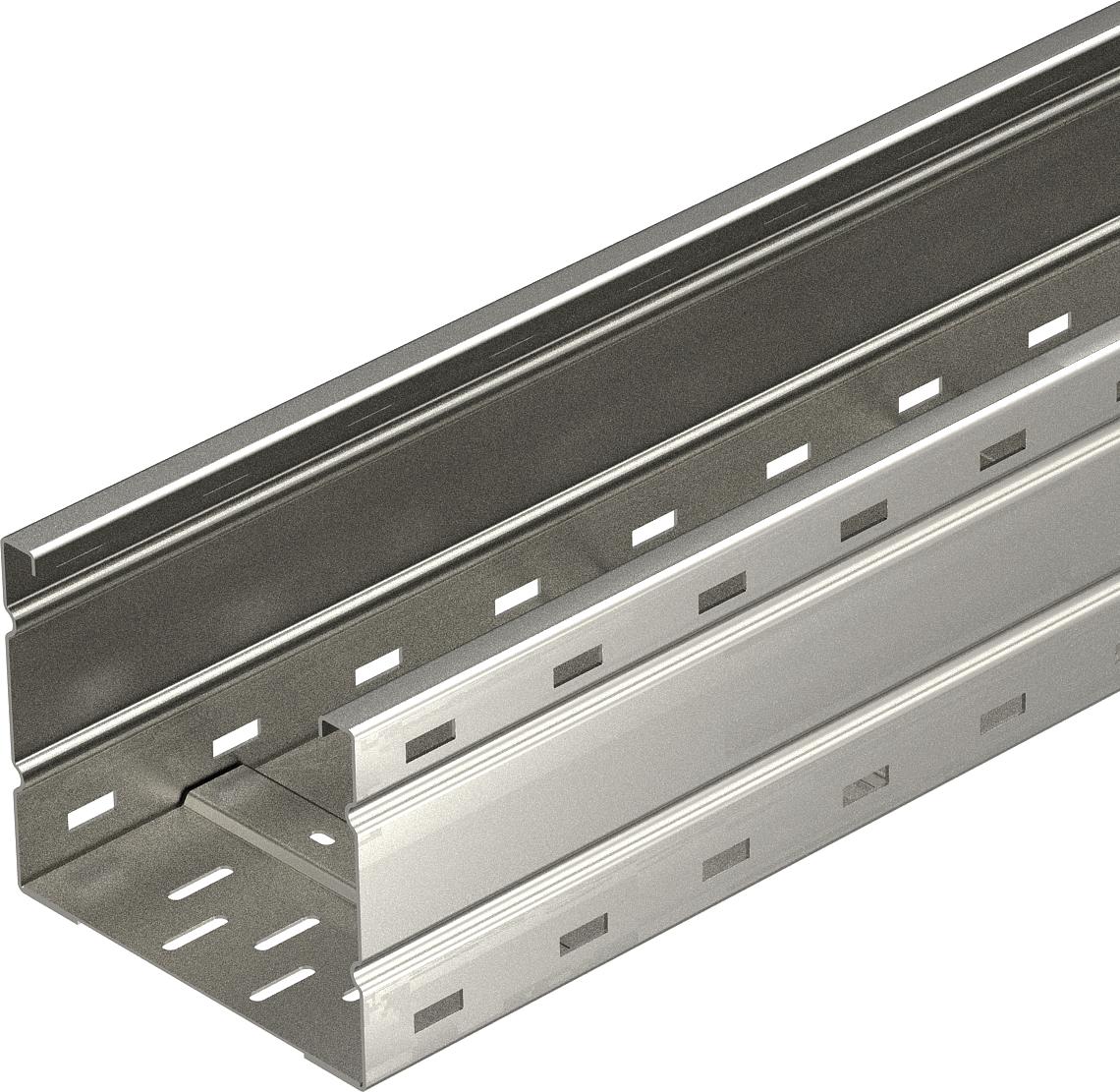

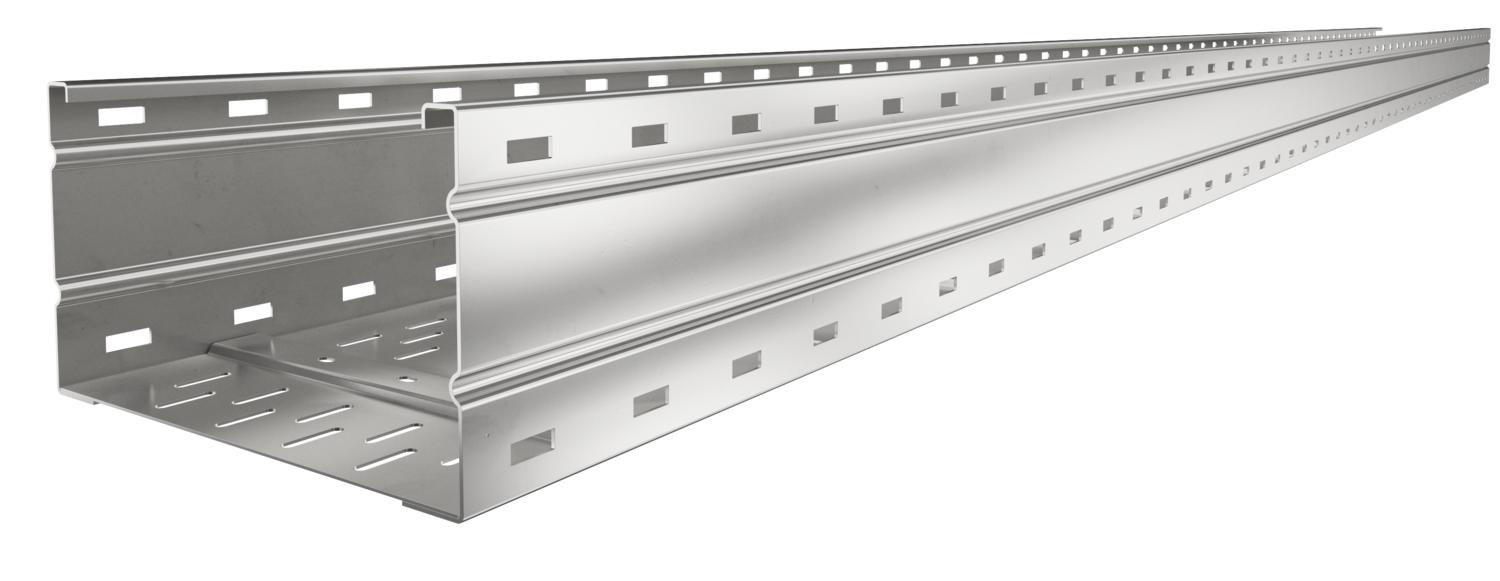

Kabelový žlab pro velká rozpětí WKSG 160 A2
Obj. č. 6098571 | EAN 4012195683582
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 160 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 44,611 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 160x200x6000 Rozměr 160 X 200 Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 302 cm² Užitečný průřez 30200 mm² Výška 160 mm Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,59 kN/m Vzdálenost podpěr 4,0 m 2,3 kN/m Vzdálenost podpěr 4,5 m 2,04 kN/m Vzdálenost podpěr 5,0 m 1,8 kN/m Vzdálenost podpěr 6,0 m 1,4 kN/m Vzdálenost podpěr 7,0 m 1 kN/m Vzdálenost podpěr 8,0 m 0,7 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 160
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-

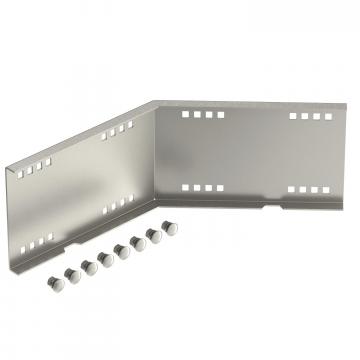

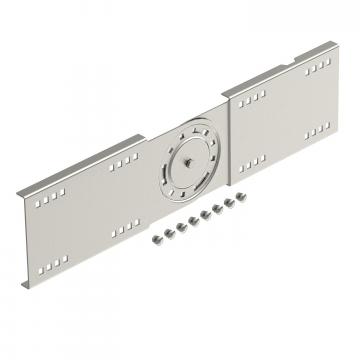

Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

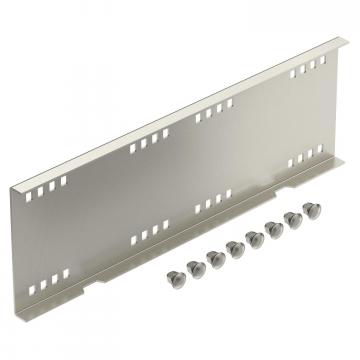

Podélná spojka A2
WRVL 160 A2 6227724 2 Kus
Víko s otočnou západkou, A2
WDRL 1116 20 A2 6227360 3 m
Přepážka 110 A2
TSG 110 A2 6062255 3 m
Spojovací lišta A2
SSLB 200 A2 7070361 20 Kus - Ke stažení
-
Datový list WKSG 162 A2 / 6098571 , 0.37MB , pdfEU prohlášení o shodě WKSG 162 A2 / 6098571 , 0.15MB , pdfUK - Prohlášení shody WKSG 162 A2 / 6098571 , 0.09MB , pdfREACH Prohlášení o shodě WKSG 162 A2 / 6098571 , 0.12MB , pdfRoHS Prohlášení o shodě WKSG 162 A2 / 6098571 , 0.12MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
