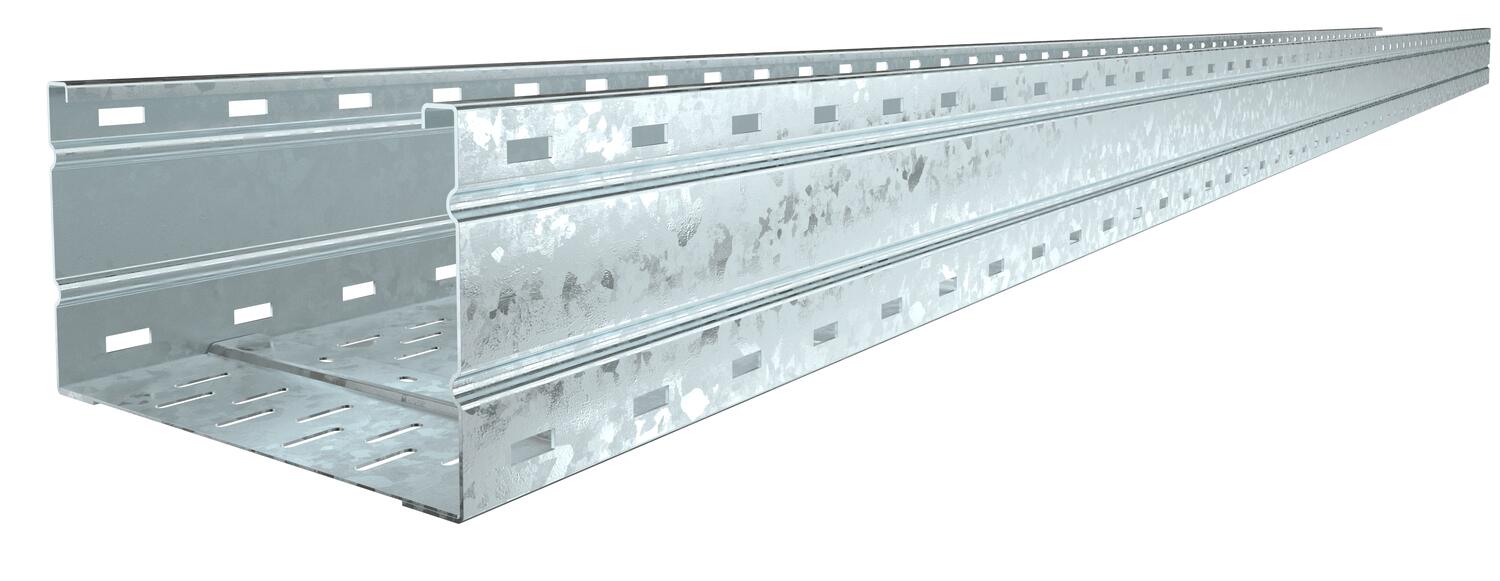

Kabelový žlab pro velká rozpětí WKSG 160 FT
Obj. č. 6098550 | EAN 4012196810734
- Popis výrobku
-
Popis výrobkuSystém kabelových žlabů pro velká rozpětí, děrovaný, s výškou bočnice 160 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 19,765 kg CO₂e / 1 metr Délka 6000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ano Provedení spojky bez spojky Rozměr 160x200x6000 Rozměr 200x6000 Rozměr B 200 mm Rozměr L 6000 mm Šířka 200 mm Tloušťka plechu 2 mm Užitečná délka 6000 mm Užitečný průřez 30200 mm² Užitečný průřez 302 cm² Výška 160 mm Vzdálenost podpěr 3,0 m 2,9 kN/m Vzdálenost podpěr 3,5 m 2,59 kN/m Vzdálenost podpěr 4,0 m 2,3 kN/m Vzdálenost podpěr 4,5 m 2,04 kN/m Vzdálenost podpěr 5,0 m 1,8 kN/m Vzdálenost podpěr 6,0 m 1,4 kN/m Vzdálenost podpěr 7,0 m 1 kN/m Vzdálenost podpěr 8,0 m 0,7 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu pro velká rozpětí typu WKSG 160
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka FT
WRVL 110 FT 6091180 2 Kus
90° oblouk 160 FT
WRB 90 162 FT 6098730 1 Kus
Víko s otočnou západkou, DD
WDRL 1116 20 DD 6227600 3 m
Přepážka 110 FS
TSG 110 FS 6062122 3 m
Spojovací lišta DD
SSLB 200 DD 7070314 20 Kus - Ke stažení
-
