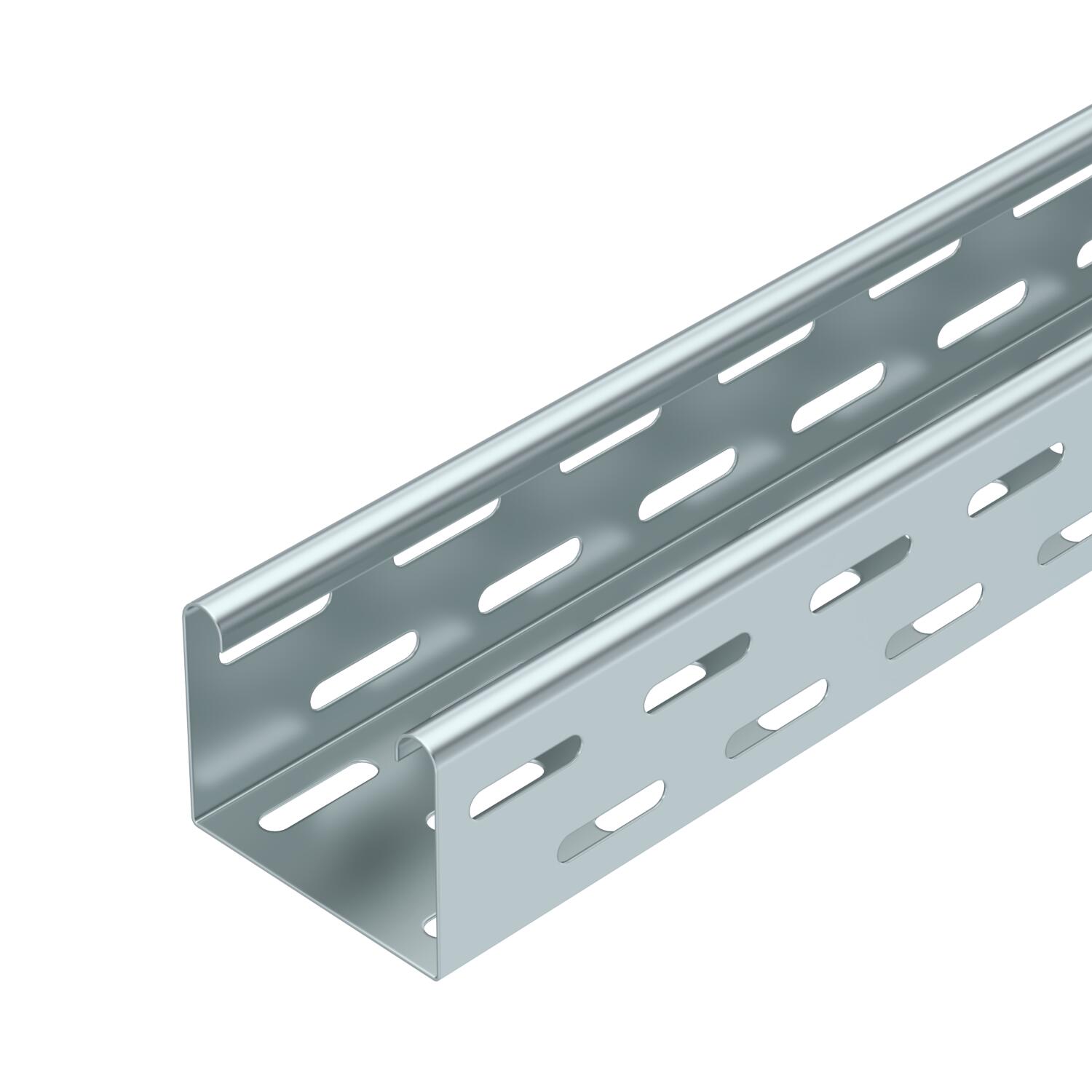

Kabelový žlab RKS 60 FS děrovaný, bez prolisů dna
Obj. č. 6055893 | EAN 4012196388691
- Popis výrobku
-
Popis výrobkuRKS 60 = Systém racionálních kabelových žlabů s bočnicí 60 mm vysokou.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 3,058 kg CO₂e / 1 metr Délka 3000 mm Délka 10 ft Děrování bočnice Ano Děrování dna 1 Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Dodávaná spojka Rozměr 60 x 75 Rozměr 60x75x3000 Rozměr B 75 mm Rozměr L 3000 mm Rozmístění otvorů NATO Ne Šířka 75 mm Šířka 3 in S vrchním dílem Ne Tloušťka plechu 0,03 in Tloušťka plechu 0,75 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 4200 mm² Užitečný průřez 42 cm² Výška 60 mm Výška 2 in Vzdálenost podpěr 1,0 m 1,3 kN/m Vzdálenost podpěr 1,5 m 0,65 kN/m Vzdálenost podpěr 2,0 m 0,4 kN/m Vzdálenost podpěr 2,5 m 0,25 kN/m Vzdálenost podpěr 3,0 m 0,15 kN/m Zachování funkčnosti Ne Technické údaje

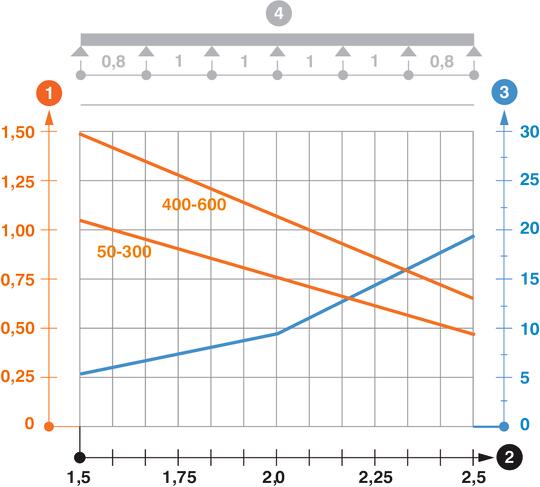

Zatěžovací diagram kabelového žlabu typu RKS 60
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélné spojky FS
RLVK 60 FS 6067093 10 Kus
Přepážka 60 FS
TSG 60 FS 6062068 3 m - Ke stažení
-
