Kabelový žlab RKS-Magic® 60 FS 3050 | 400 | 60 | 0,9 | Ano | pozinkováno | Ocel | pásově zinkováno

Kabelový žlab RKS-Magic® 60 FS

Obj. č. 6047689 | EAN 4012195391227

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu

Zachování funkčnosti

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.

Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	8,4281 kg CO₂e / 1 metr
Délka	3050 mm
Délka	10 ft
Děrování bočnice	Ano
Děrování dna	1
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Požární ochrana	Zachování funkčnosti, nenormové nosné konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60x400x3050
Rozměr B	400 mm
Rozměr t	200 mm
Rozměr x	300 mm

Rozměr y	350 mm
Rozmístění otvorů NATO	Ne
Šířka	16 in
Šířka	400 mm
S vrchním dílem	Ne
Tloušťka plechu	0,9 mm
Tloušťka plechu	0,04 in
Třída zatížení NEMA	8AA
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	238 cm²
Užitečný průřez	23800 mm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,0 m	2,1 kN/m
Vzdálenost podpěr 1,5 m	1,35 kN/m
Vzdálenost podpěr 2,0 m	0,8 kN/m
Vzdálenost podpěr 2,5 m	0,6 kN/m
Zachování funkčnosti	Ano

Technické údaje

Zatěžovací diagram kabelového žlabu typu RKSM 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	Ano	pozinkováno	Ocel	pásově zinkováno	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6047735	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

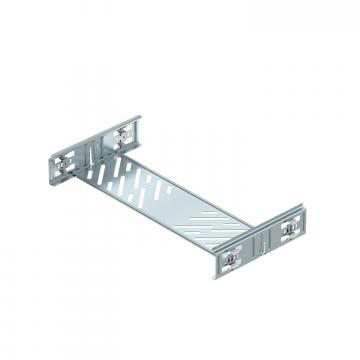

Sada podélných spojek Magic FS	KTSMV 640 FS	6068922	Kus	1 Kus
45° oblouk 60 FS	RB 45 640 FS	6036108	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 640 FS	6036568	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 640 FS	6042119	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 400 FS	6052401	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m

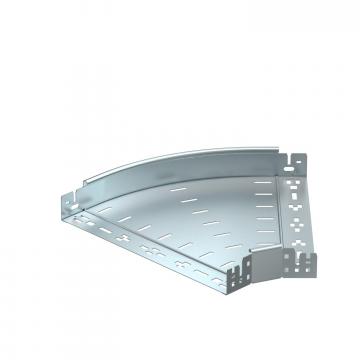

Oblouk 45° Magic 60 FS	RBM 45 640 FS	6041048	Kus	1 Kus

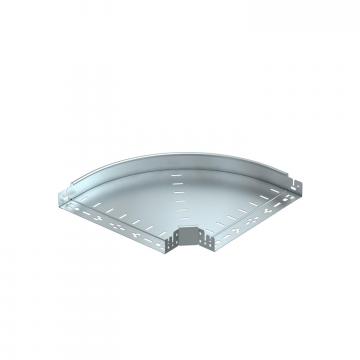

Oblouk 90° Magic 60 FS	RBM 90 640 FS	6041138	Kus	1 Kus
Variabilní oblouk Magic 60 FS	RBMV 640 FS	6040488	Kus	1 Kus
