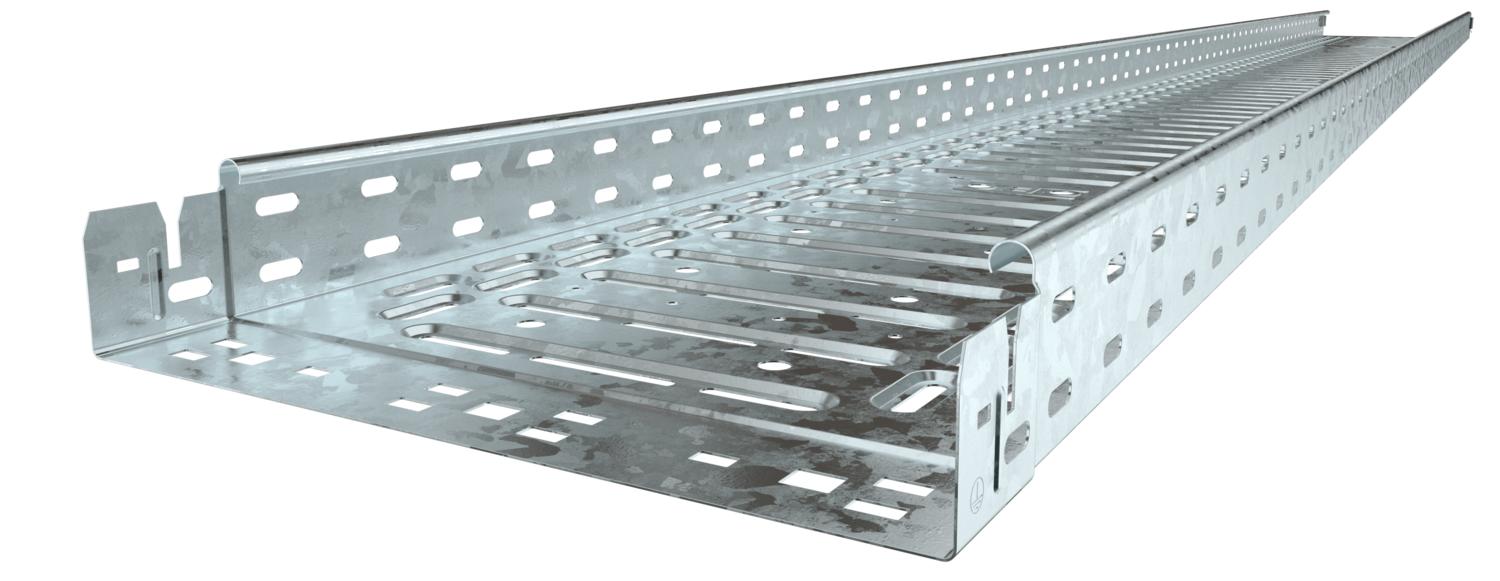

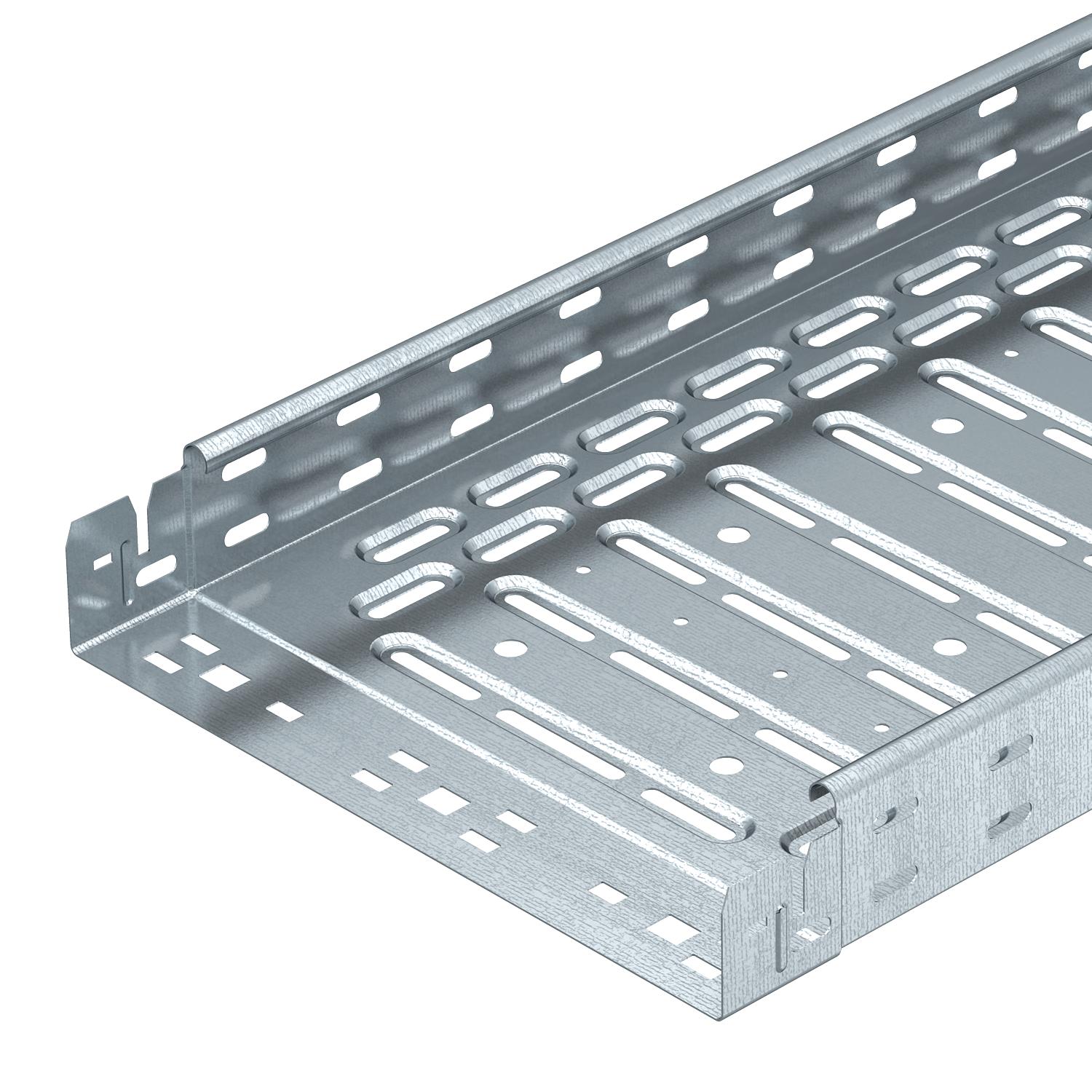

Kabelový žlab RKS-Magic® 60 FT
Obj. č. 6047612 | EAN 4012195903895
- Popis výrobku
-
Popis výrobkuKabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

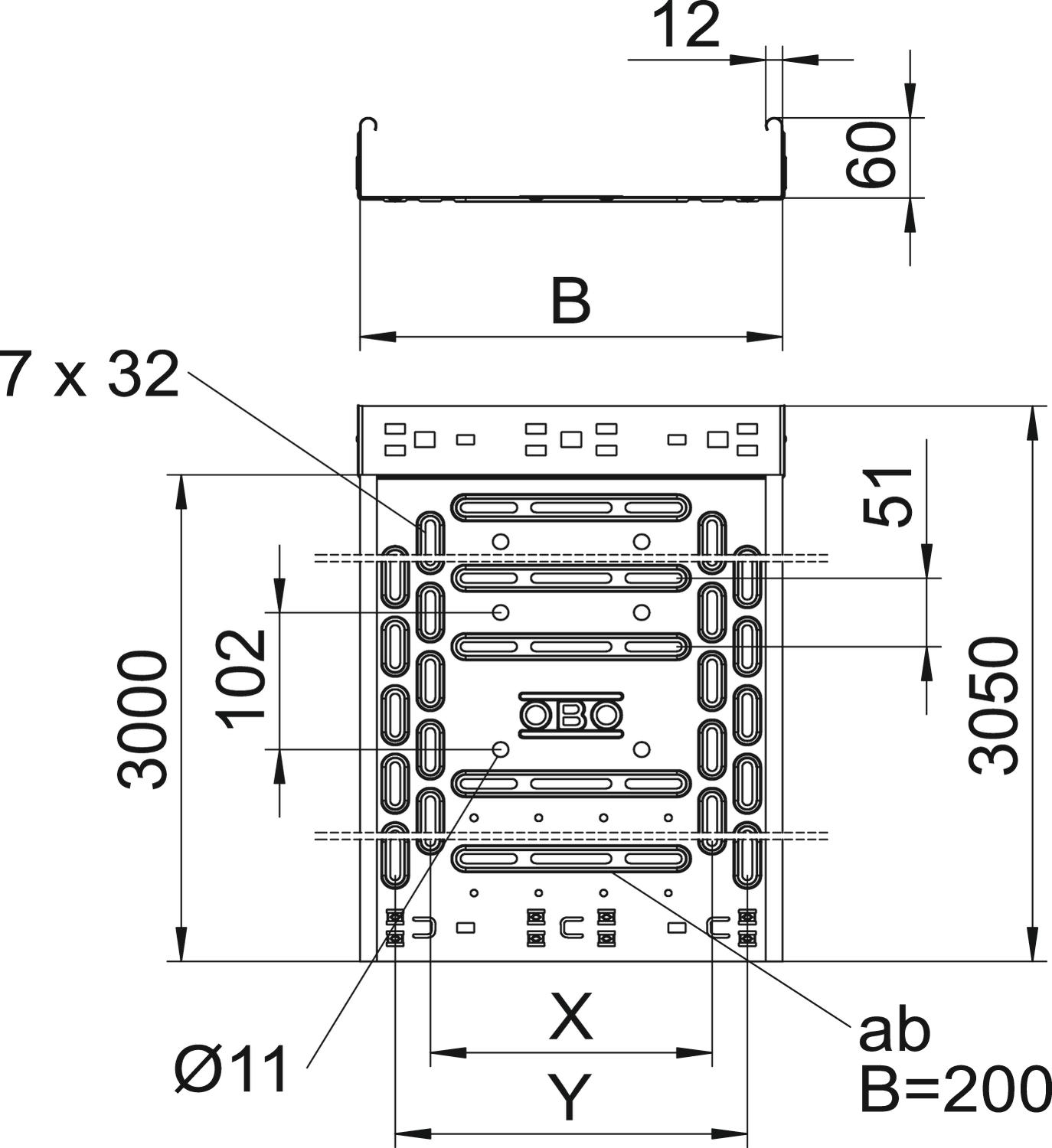

Kabelový žlab disponuje po celé délce bočním děrováním 7 × 20 mm pro instalaci doplňkových spojovacích a montážních dílů.
Děrování pro přímé zavěšení závitové tyče má průměr 11 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 4,5995 kg CO₂e / 1 metr Délka 10 ft Délka 3050 mm Děrování bočnice Ano Děrování dna 1,00 Druh spojky kabelového nosného systému Upevnění naklapnutím Magnetický útlum stínění bez víka 20 dB Magnetický útlum stínění s víkem 50 dB Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Požární ochrana Zachování funkčnosti, nenormové nosné konstrukce Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 60x100x3050 Rozměr B 100 mm Rozměr y 50 mm Rozmístění otvorů NATO Ne Šířka 100 mm Šířka 4 in S vrchním dílem Ne Tloušťka plechu 0,03 in Tloušťka plechu 1 mm Třída zatížení NEMA 8AA Typ zkušebního zatížení podle IEC 61537 Typ II Užitečná délka 3000 mm Užitečný průřez 5800 mm² Užitečný průřez 58 cm² Výška 2 in Výška 60 mm Vzdálenost podpěr 1,0 m 1,2 kN/m Vzdálenost podpěr 1,5 m 0,9 kN/m Vzdálenost podpěr 2,0 m 0,6 kN/m Vzdálenost podpěr 2,5 m 0,4 kN/m Zachování funkčnosti Ano Technické údaje

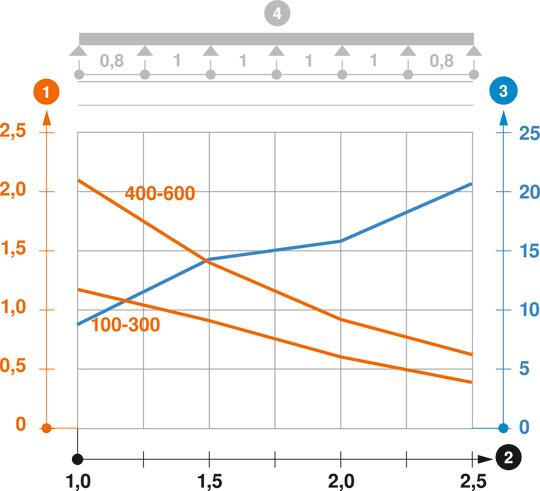

Zatěžovací diagram kabelového žlabu typu RKSM 60
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FT
DRL 100 FT 6051340 3 m
45° oblouk 60 FT
RB 45 610 FT 6036130 1 Kus
Oblouk 90°, bočnice 60 FT
RB 90 610 FT 6036590 1 Kus
Oblouk s nastavitelným úhlem 60 FT
RB W 610 FT 6037120 1 Kus
Vestavný odbočný díl 60 FT
RAA 610 FT 6042211 1 Kus
Díl T 60 FT
RT 610 FT 6038130 1 Kus
Víko s otočnou západkou, DD
DRL 100 DD 6052703 3 m
Přepážka 60 DD
TSG 60 DD 6062327 3 m
Oblouk 45° Magic 60 FT
RBM 45 610 FT 6041060 1 Kus
Oblouk 90° Magic 60 FT
RBM 90 610 FT 6041150 1 Kus - Ke stažení
-
