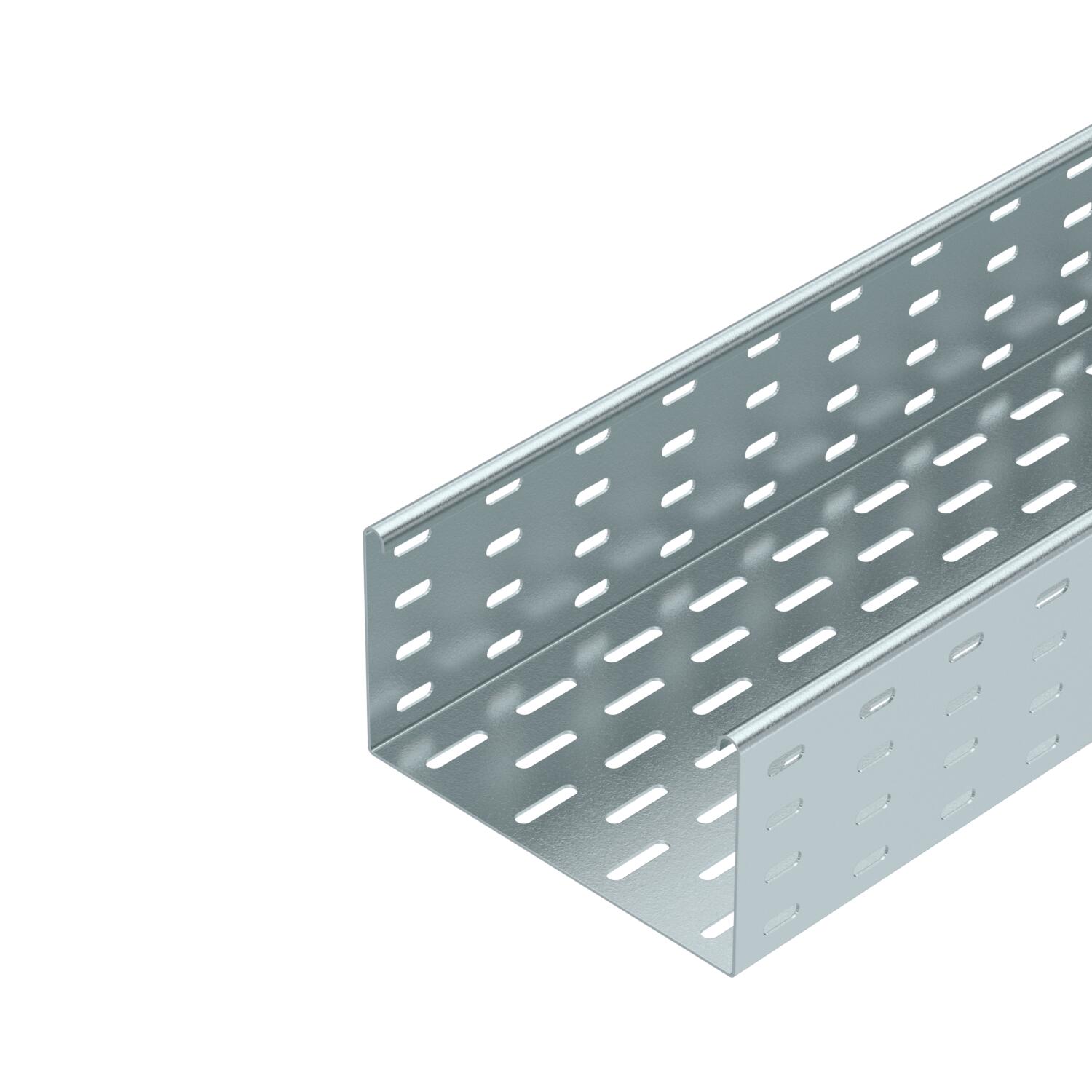

Kabelový žlab SKS 110 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	12,674 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Dodávané příslušenství	Podélná spojka RLVL 110
Druh spojky kabelového nosného systému	šroubovaný
Maß W	200 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Dodávaná spojka

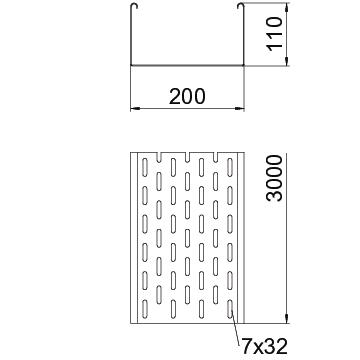

Rozměr	110x200x3000
Rozměr	110 x 200
Rozměr B	200 mm
Rozmístění otvorů NATO	Ne

Šířka	8 in
Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	0,06 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	218 cm²
Užitečný průřez	21800 mm²
Výška	4 in
Výška	110 mm
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,4 kN/m
Vzdálenost podpěr 2,5 m	1,76 kN/m
Vzdálenost podpěr 3,0 m	1,2 kN/m
Vzdálenost podpěr 3,5 m	0,84 kN/m
Vzdálenost podpěr 4,0 m	0,8 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 110 FS	3000 mm	100 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6061559	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FS	RLVL 110 FS	6067131	Kus	10 Kus
Spojovací lišta FS	SSLB 200 FS	7070213	Kus	20 Kus
Oblouk 90°, bočnice 110 FS	RB 90 120 FS	6036804	Kus	1 Kus
Vestavný odbočný díl 110 FS	RAA 120 FS	6042155	Kus	1 Kus
Díl T 110 FS	RT 120 FS	6038304	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 200 FS	6052207	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
45° oblouk 110 FS	RB 45 120 FS	7000650	Kus	1 Kus
90° oblouk 110 FS	RB 90 120 FS	7001916	Kus	1 Kus
