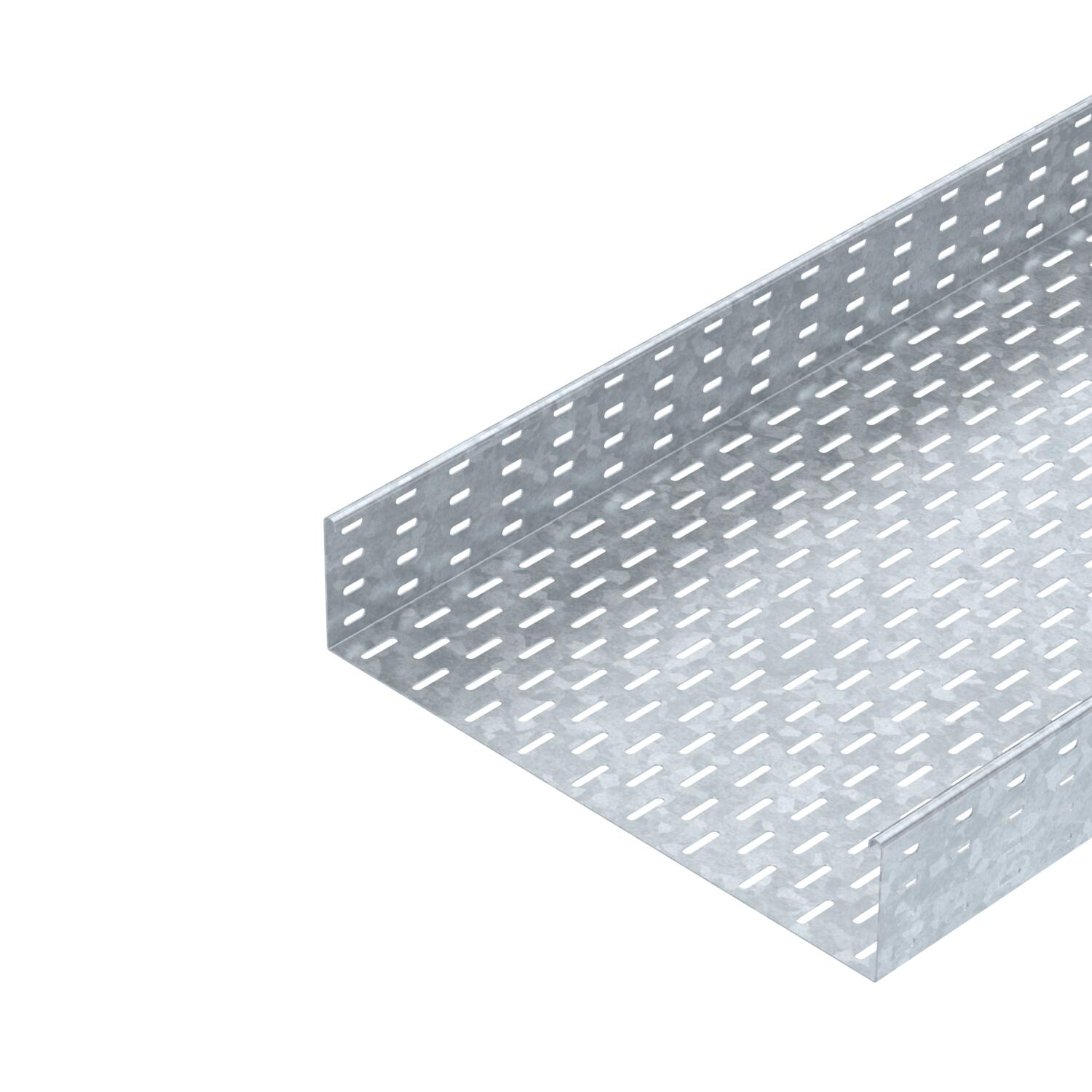

Kabelový žlab SKS 110 FT

Obj. č. 6061702 | EAN 4012196062775

3000 mm
1,5 mm
Ne
Ocel
žárově zinkováno ponorem
Popis výrobku
Popis výrobku
SKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Underwriters Laboratories Inc., USA a Kanada
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 19,337 kg CO₂e / 1 metr
Délka 10 ft
Délka 3000 mm
Děrování bočnice Ano
Druh spojky kabelového nosného systému šroubovaný
Maß W 500 mm
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky

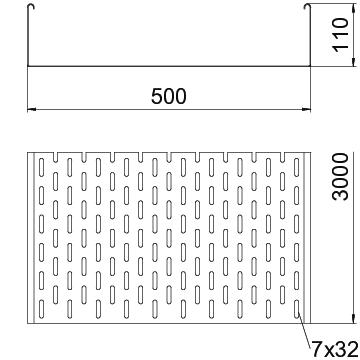

Rozměr 110 x 500
Rozměr 110x500x3000
Rozměr B 500 mm
Rozmístění otvorů NATO Ne
Šířka 500 mm
Šířka 20 in
S vrchním dílem Ne
Tloušťka plechu 1,5 mm
Tloušťka plechu 0,06 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 548 cm²
Užitečný průřez 54800 mm²
Výška 110 mm
Výška 4 in
Vzdálenost podpěr 1,5 m 3 kN/m
Vzdálenost podpěr 2,0 m 2,4 kN/m
Vzdálenost podpěr 2,5 m 1,76 kN/m
Vzdálenost podpěr 3,0 m 1,2 kN/m
Vzdálenost podpěr 3,5 m 0,84 kN/m
Vzdálenost podpěr 4,0 m 0,8 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKS 110

Zatěžovací diagram kabelového žlabu typu SKS 110
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
SKS 110 FT 3000 mm 100 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061702
3 m
SKS 155 FT 3000 mm 550 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061729
3 m

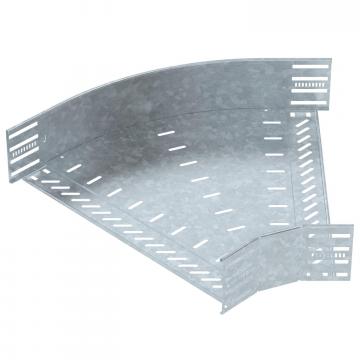

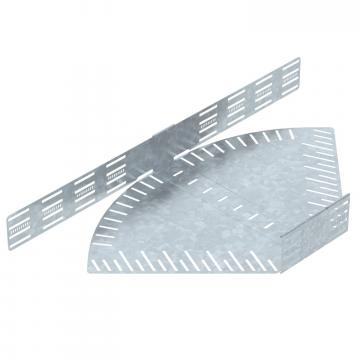

Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

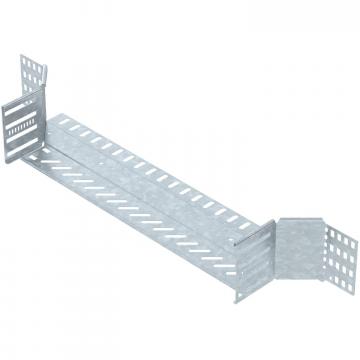

Podélná a úhlová spojka 110 FT Podélná a úhlová spojka 110 FT RLVL 110 FT 6067913
10 Kus
Spojovací lišta DD Spojovací lišta DD SSLB 500 DD 7070326
20 Kus
Víko s otočnou západkou, FT Víko s otočnou západkou, FT DRL 500 FT 6051448
3 m

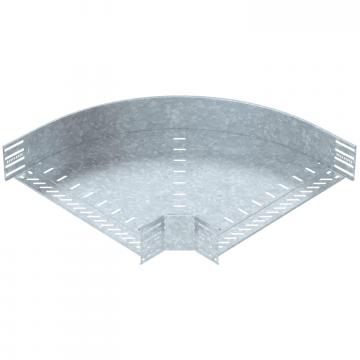

Oblouk 90°, bočnice 110 FT Oblouk 90°, bočnice 110 FT RB 90 150 FT 6036840
