Kabelový žlab SKS 110 FT 3000 | 600 | 1,5 | Ne | Ocel | žárově zinkováno ponorem
morepic-1 morepic-2

Kabelový žlab SKS 110 FT

Obj. č. 6061733 | EAN 4012195778684

3000 mm
1,5 mm
Ne
Ocel
žárově zinkováno ponorem
Popis výrobku
Popis výrobku
SKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Barva pozinkováno
CO₂ stopa (GWP) od kolébky po bránu 21,8819 kg CO₂e / 1 metr
Délka 3000 mm
Délka 10 ft
Děrování bočnice Ano
Druh spojky kabelového nosného systému šroubovaný
Maß W 600 mm
Materiál Ocel
Montážní děrování ve dně Ano
Nerezová ocel, mořená Ne
Povrch žárově zinkováno ponorem
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky

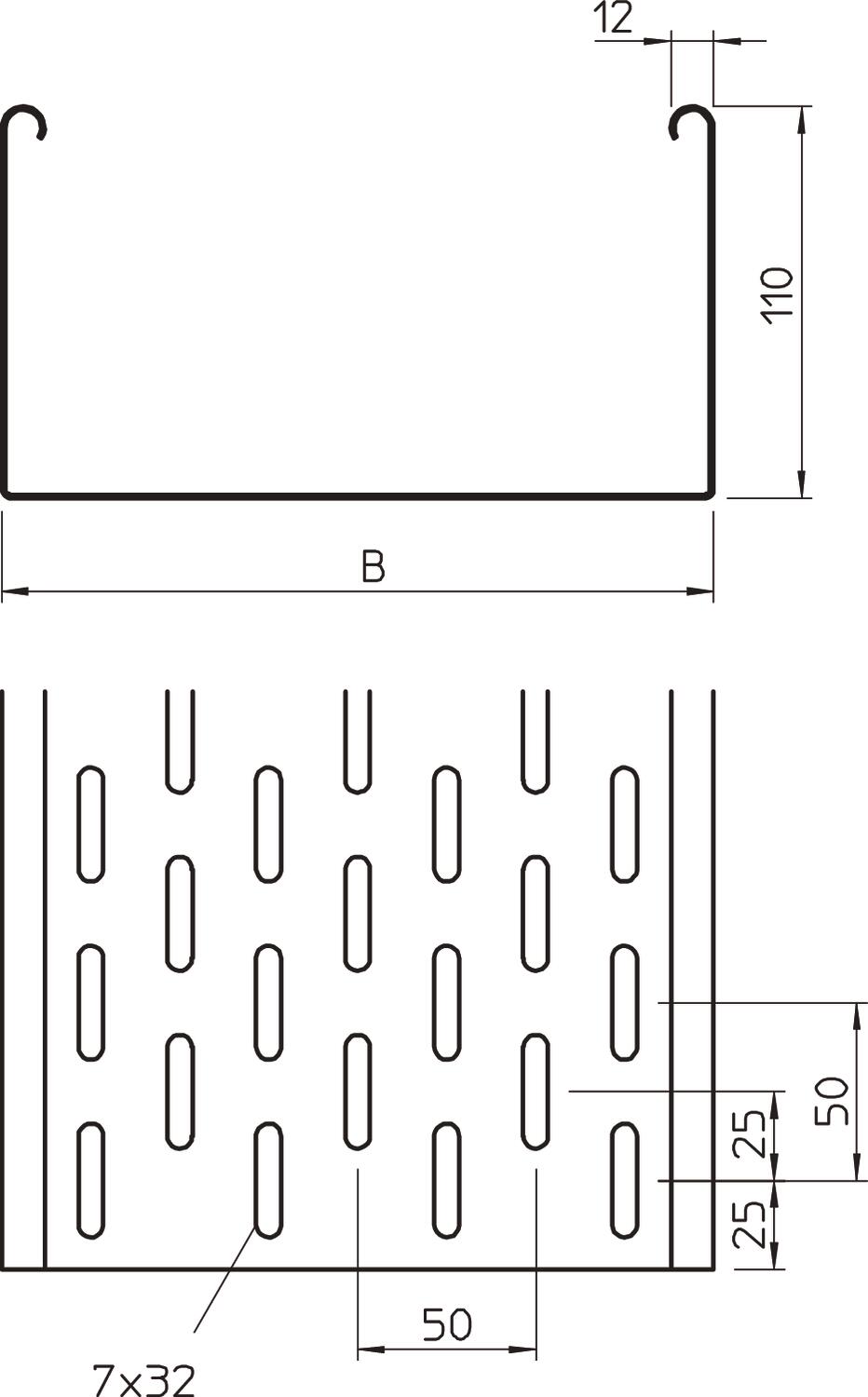

Rozměr 110x600
Rozměr 110x600x3000
Rozmístění otvorů NATO Ne
Šířka 600 mm
S vrchním dílem Ne
Tloušťka plechu 0,06 in
Tloušťka plechu 1,5 mm
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 658 cm²
Užitečný průřez 65800 mm²
Výška 4 in
Výška 110 mm
Vzdálenost podpěr 1,5 m 3 kN/m
Vzdálenost podpěr 2,0 m 2,4 kN/m
Vzdálenost podpěr 3,0 m 1,2 kN/m
Vzdálenost podpěr 4,0 m 0,8 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKS 110

Zatěžovací diagram kabelového žlabu typu SKS 110
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
SKS 110 FT 3000 mm 100 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061702
3 m
SKS 160 FT 3000 mm 600 mm 1,5 mm Ne Ocel žárově zinkováno ponorem 6061733
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 110 FT Podélná a úhlová spojka 110 FT RLVL 110 FT 6067913
10 Kus
Spojovací lišta DD Spojovací lišta DD SSLB 600 DD 7070334
20 Kus
Víko s otočnou západkou, FT Víko s otočnou západkou, FT DRL 600 FT 6051472
3 m
Oblouk 45°, bočnice 110 FT Oblouk 45°, bočnice 110 FT RB 45 160 FT 6036340
1 Kus
Oblouk 90°, bočnice 110 FT Oblouk 90°, bočnice 110 FT RB 90 160 FT 6036842
1 Kus
Oblouk s nastavitelným úhlem 110 FT Oblouk s nastavitelným úhlem 110 FT RB W 160 FT 6037332
1 Kus
Díl T 110 FT Díl T 110 FT RT 160 FT 6038332
1 Kus
Víko s otočnou západkou, DD Víko s otočnou západkou, DD DRL 600 DD 6052724
3 m
Přepážka 110 DD Přepážka 110 DD TSG 110 DD 6062335
3 m
