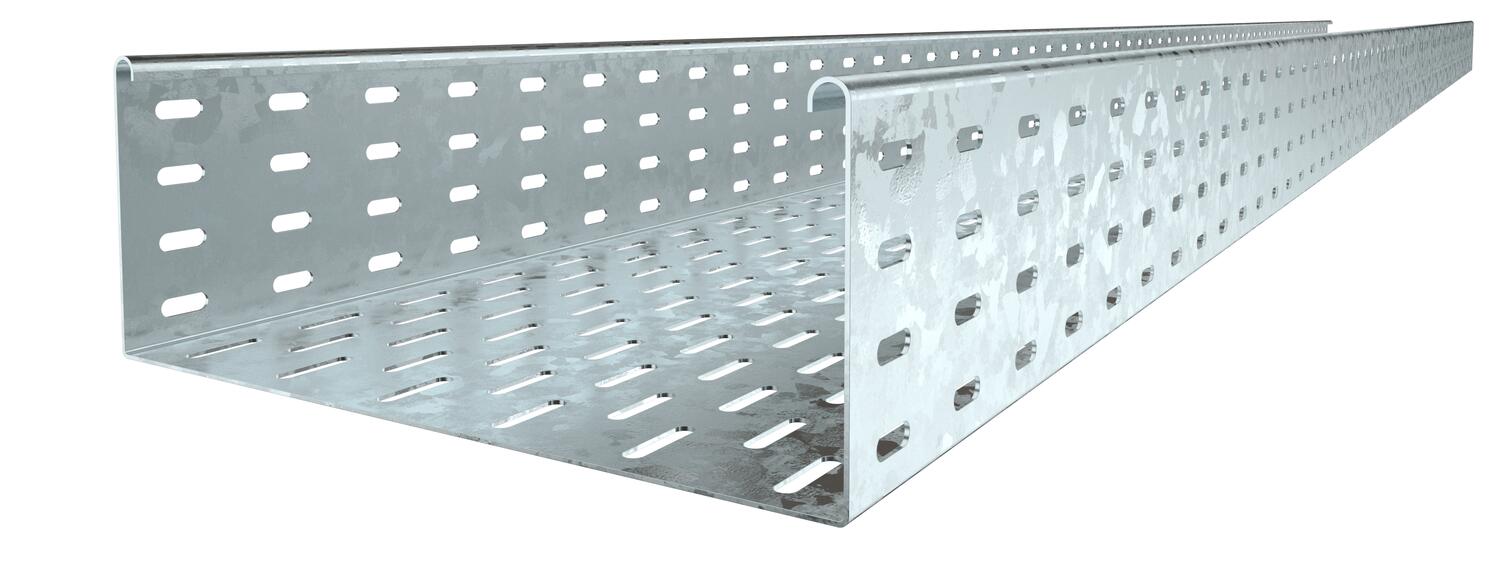

Kabelový žlab SKS 110 FT SOMY
Obj. č. 7196025 | EAN 4012195872504
- Popis výrobku
-
Popis výrobkuSKS 110 = Systém těžkých kabelových žlabů s výškou bočnice 110 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje
Barva modrobílá CO₂ stopa (GWP) od kolébky po bránu 14,751 kg CO₂e / 1 metr Délka 3000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Žárově zinkováno ponorem 85 µm Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 110x300x3000 Rozměr B 300 mm Rozmístění otvorů NATO Ne Šířka 300 mm S vrchním dílem Ne Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 328 cm² Výška 110 mm Vzdálenost podpěr 1,5 m 3 kN/m Vzdálenost podpěr 2,0 m 2,4 kN/m Vzdálenost podpěr 3,0 m 1,2 kN/m Vzdálenost podpěr 4,0 m 0,8 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 110
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
