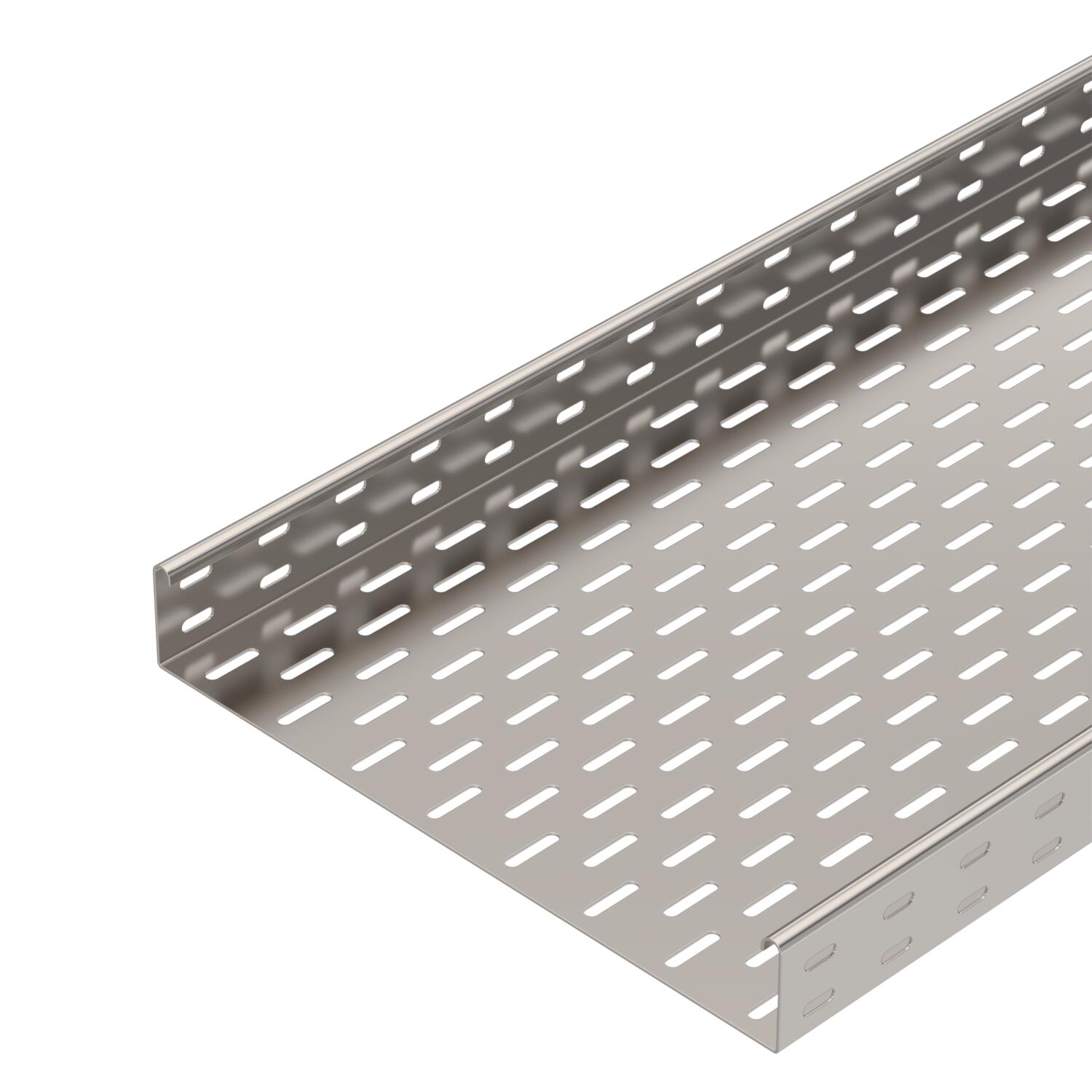

Kabelový žlab SKS 60 A2
Obj. č. 6056742 | EAN 4012196120734
- Popis výrobku
-
Popis výrobkuSKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

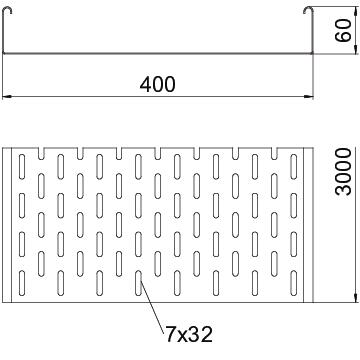

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 31,637 kg CO₂e / 1 metr Délka 10 ft Délka 3000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Maß W 400 mm Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x400x3000 Rozměr B 400 mm Rozmístění otvorů NATO Ne Šířka 400 mm Šířka 16 in S vrchním dílem Ne Tloušťka plechu 0,06 in Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 238 cm² Užitečný průřez 23800 mm² Výška 60 mm Výška 2 in Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 60
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka A2
RLVK 60 A2 6067654 10 Kus
Spojovací lišta A2
SSLB 400 A2 7070369 20 Kus
Víko s otočnou západkou, A2
DRL 400 A2 6052932 3 m
Přepážka 60 A2
TSG 60 A2 6062084 3 m - Ke stažení
-
