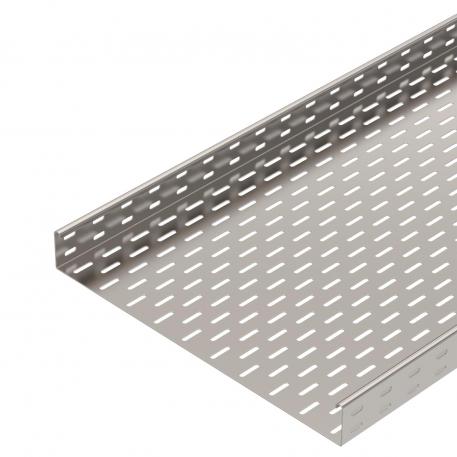

Kabelový žlab SKS 60 A2
Obj. č. 6056744 | EAN 4012196120796
- Popis výrobku
-
Popis výrobkuSKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

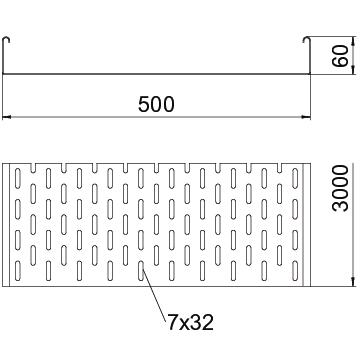

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 37,506 kg CO₂e / 1 metr Délka 3000 mm Délka 10 ft Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Maß W 500 mm Materiál Nerez ocel, materiál 1.4307 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x500x3000 Rozměr B 500 mm Rozmístění otvorů NATO Ne Šířka 20 in Šířka 500 mm S vrchním dílem Ne Tloušťka plechu 0,06 in Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 298 cm² Užitečný průřez 29800 mm² Výška 60 mm Výška 2 in Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 60
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná spojka A2
RLVK 60 A2 6067654 10 Kus
Spojovací lišta A2
SSLB 500 A2 7070373 20 Kus
Víko s otočnou západkou, A2
DRL 500 A2 6052959 3 m
Přepážka 60 A2
TSG 60 A2 6062084 3 m - Ke stažení
-
