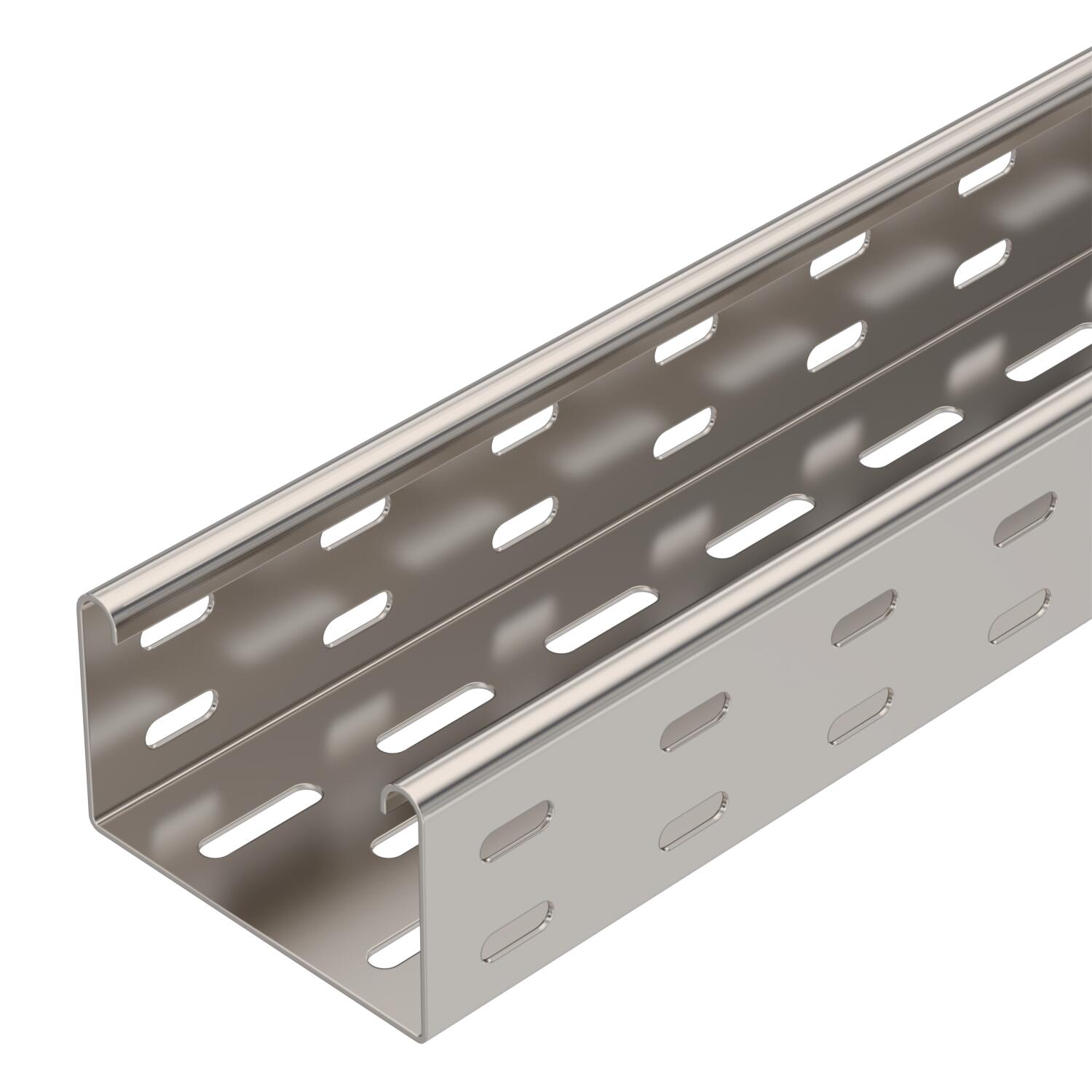

Kabelový žlab SKS 60 A4
Obj. č. 6056750 | EAN 4012196050048
- Popis výrobku
-
Popis výrobkuSKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

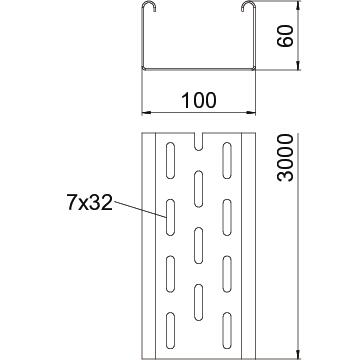

Barva ocelová CO₂ stopa (GWP) od kolébky po bránu 14,247 kg CO₂e / 1 metr Délka 10 ft Délka 3000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Maß W 100 mm Materiál Nerez ocel, materiál 1.4571 Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení pro velká rozpětí Ne Provedení spojky bez spojky Rozměr 60x100x3000 Rozměr B 100 mm Rozmístění otvorů NATO Ne Šířka 4 in Šířka 100 mm S vrchním dílem Ne Tloušťka plechu 1,5 mm Tloušťka plechu 0,06 in Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 58 cm² Užitečný průřez 5800 mm² Výška 60 mm Výška 2 in Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 60 VA
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélné spojky A4
RLVK 60 A4 6067675 10 Kus
Spojovací lišta A4
SSLB 100 A4 7070390 20 Kus
Víko s otočnou západkou, A4
DRL 100 A4 6052980 3 m
Přepážka 60 A4
TSG 60 A4 6062086 3 m - Ke stažení
-
