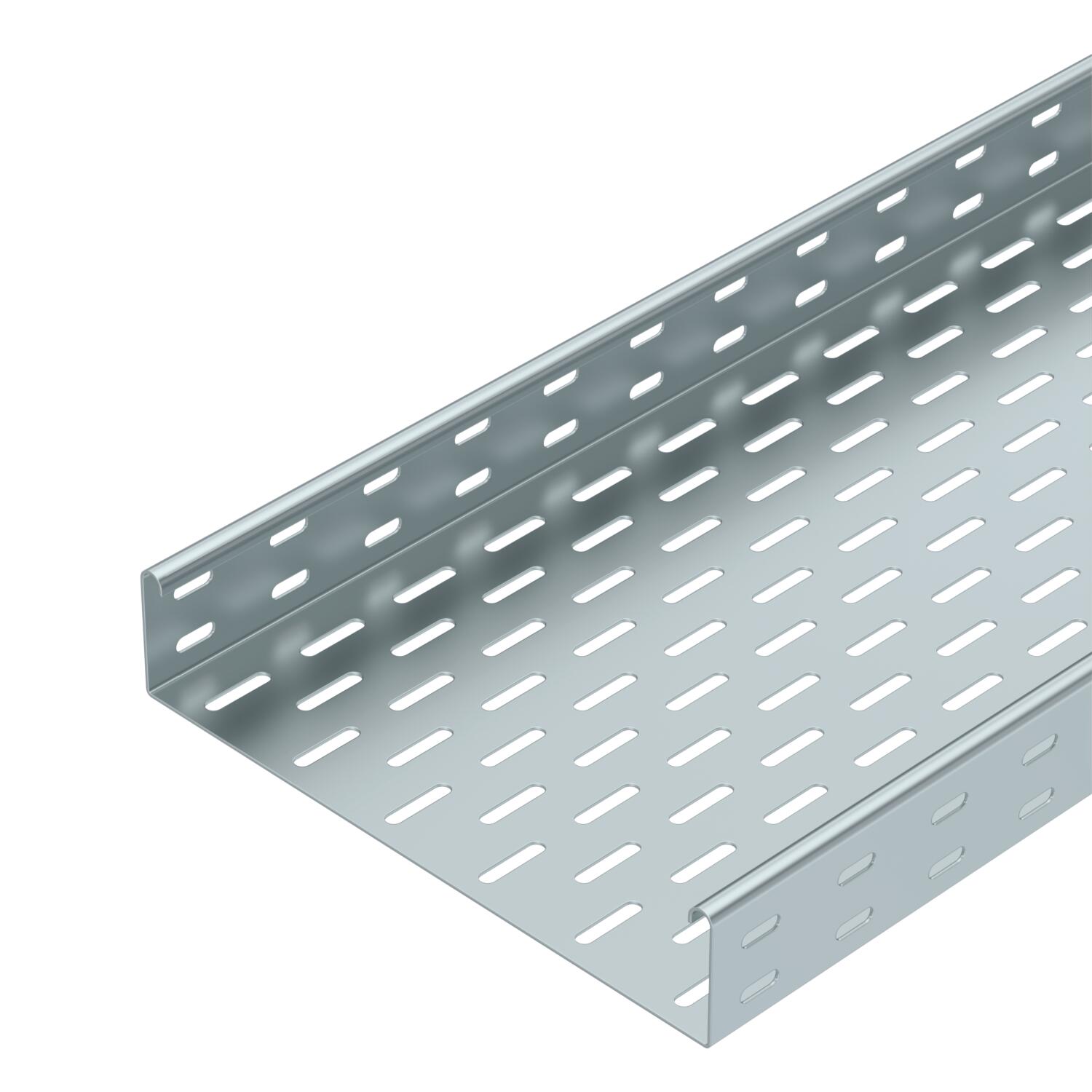

Kabelový žlab SKS 60 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	12,297 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Děrování dna	7 x 32
Dodávané příslušenství	Podélná spojka RLVL 60
Druh spojky kabelového nosného systému	šroubovaný
Maß W	300 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	Dodávaná spojka

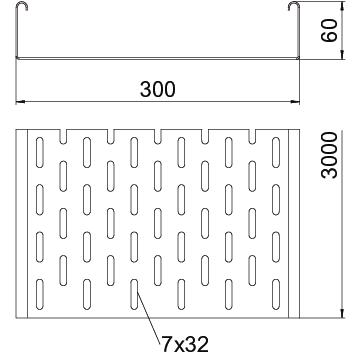

Rozměr	60 x 300
Rozměr	60x300x3000

Rozměr B	300 mm
Rozmístění otvorů NATO	Ne
Šířka	12 in
Šířka	300 mm
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,06 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	178 cm²
Užitečný průřez	17800 mm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	2,65 kN/m
Vzdálenost podpěr 2,0 m	1,8 kN/m
Vzdálenost podpěr 2,5 m	1,15 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Zachování funkčnosti	Ano

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 610 FS	3000 mm	100 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	Ano	Ocel	pásově zinkováno	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6056601	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélné spojky FS	RLVK 60 FS	6067093	Kus	10 Kus
Sada podélných spojek FS	RV 630 FS	6068189	Kus	10 Kus
Spojovací lišta FS	SSLB 300 FS	7070217	Kus	20 Kus
45° oblouk 60 FS	RB 45 630 FS	6036106	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 630 FS	6036566	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 630 FS	6042117	Kus	1 Kus
Díl T 60 FS	RT 630 FS	6038106	Kus	1 Kus
Křížení 60 FS	RK 630 FS	7027315	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 300 FS	6052304	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
90° oblouk 60 FS	RB 90 630 FS	6043232	Kus	1 Kus
