- Popis výrobku
-
Popis výrobku

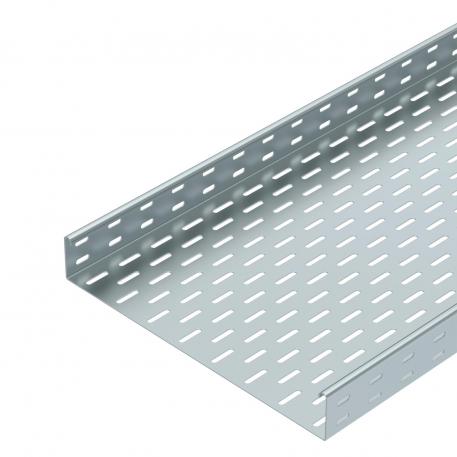

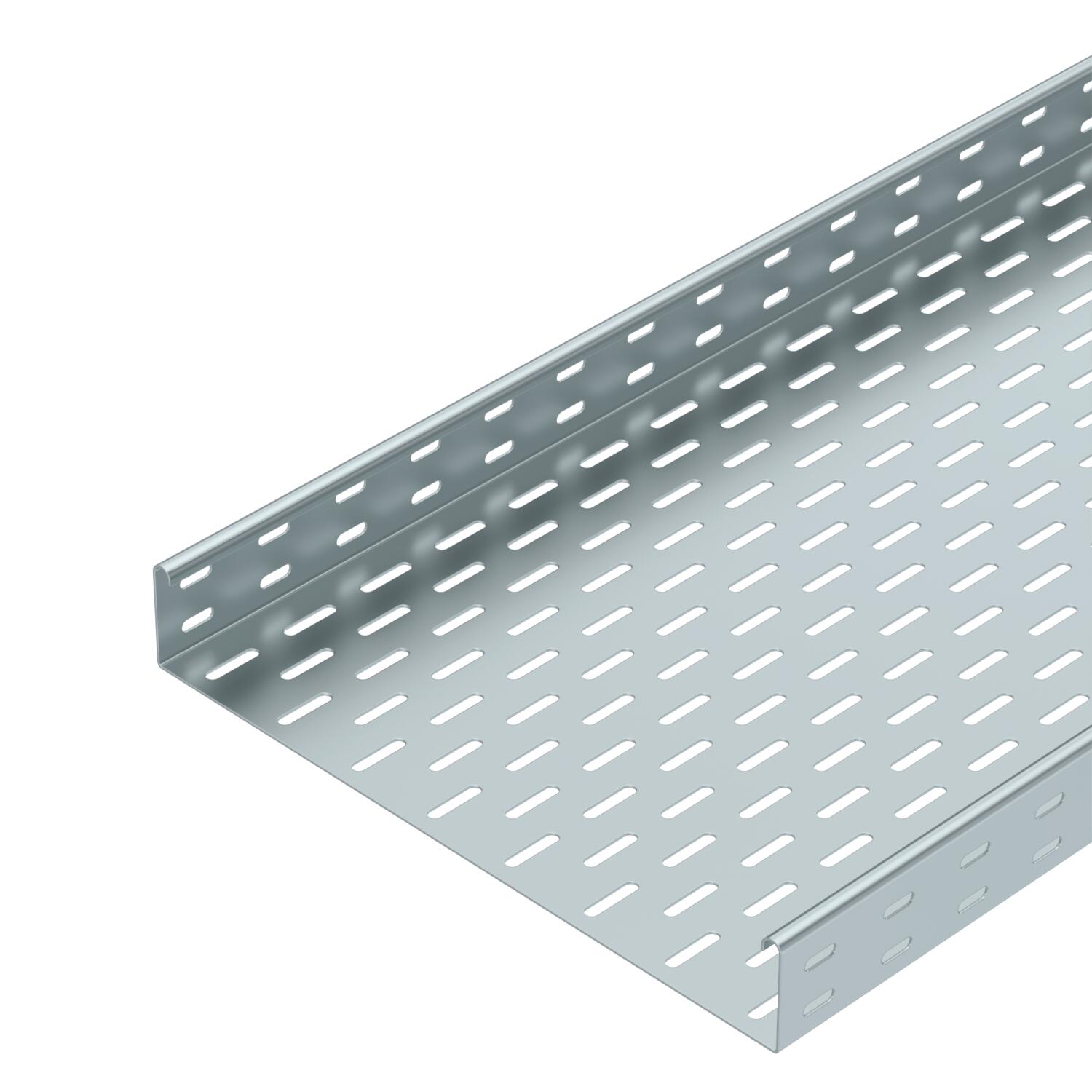

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
- Technické údaje
-

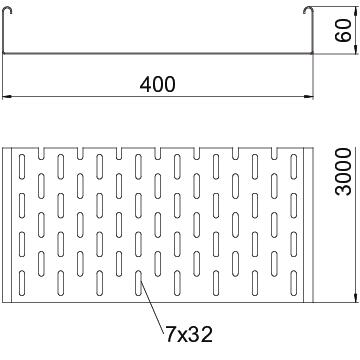

Rozměry
Délka 3000 mm Délka 10 ft Děrování bočnice Ano Děrování dna 7 x 32 Dodávané příslušenství Podélná spojka RLVL 60 Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení pro velká rozpětí Ne Provedení spojky Dodávaná spojka Rozměr 60 x 400 Rozměr 60x400x3000 Rozměr B 400 mm Rozmístění otvorů NATO Ne Šířka 16 in Šířka 400 mm S vrchním dílem Ne Tloušťka plechu 0,06 in Tloušťka plechu 1,5 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 23800 mm² Užitečný průřez 238 cm² Výška 2 in Výška 60 mm Vzdálenost podpěr 1,5 m 2,65 kN/m Vzdálenost podpěr 2,0 m 1,8 kN/m Vzdálenost podpěr 2,5 m 1,15 kN/m Vzdálenost podpěr 3,0 m 0,5 kN/m Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram kabelového žlabu typu SKS 60
- Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
- Rozpětí podpěr v mm
- Průhyb bočnice v mm při dovolených kN/m
- Schéma zatížení při zkušební metodě
- Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
- Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
- Všechny typy
-
Všechny typy
