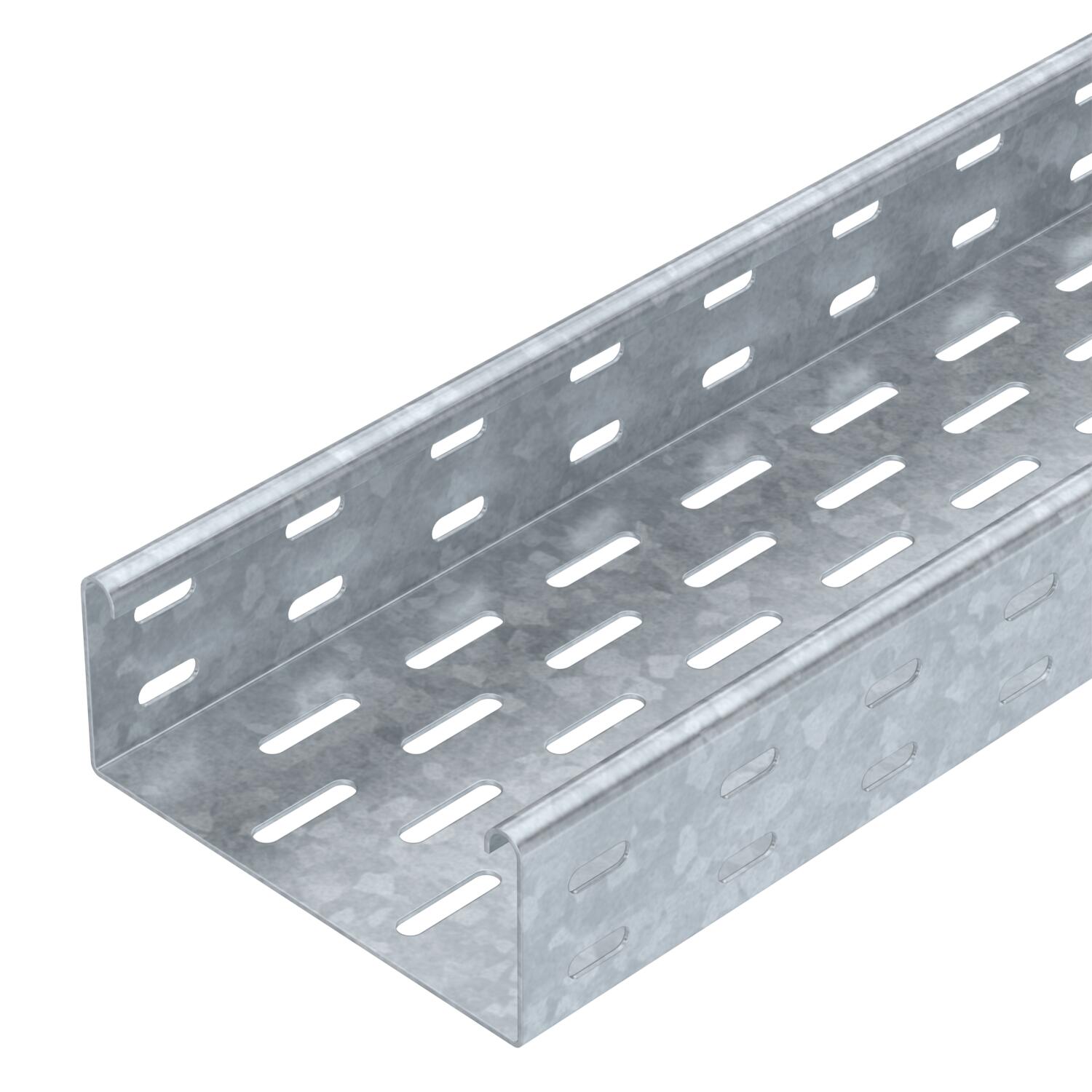

Kabelový žlab SKS 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	7,7001 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Maß W	150 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

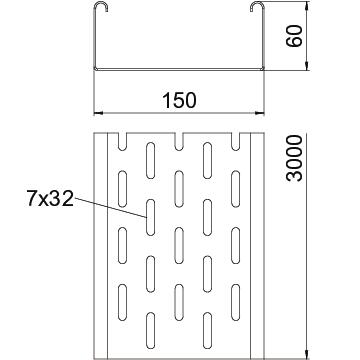

Rozměr	60 x 150
Rozměr	60x150x3000
Rozměr B	150 mm

Rozmístění otvorů NATO	Ne
Šířka	150 mm
Šířka	6 in
S vrchním dílem	Ne
Tloušťka plechu	0,06 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	8800 mm²
Užitečný průřez	88 cm²
Výška	60 mm
Výška	2 in
Vzdálenost podpěr 1,5 m	2,65 kN/m
Vzdálenost podpěr 2,0 m	1,8 kN/m
Vzdálenost podpěr 2,5 m	1,15 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Zachování funkčnosti	Ano

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 610 FT	3000 mm	100 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056733	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 150 DD	7070310	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 150 FT	6051359	m	3 m

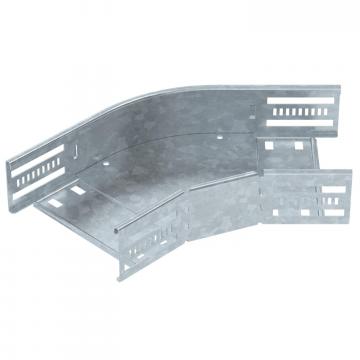

45° oblouk 60 FT	RB 45 615 FT	6036132	Kus	1 Kus

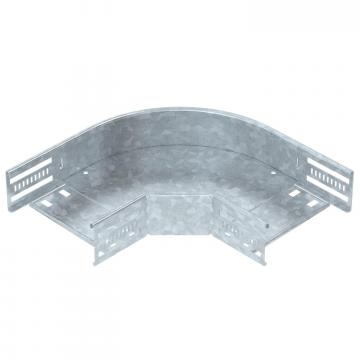

Oblouk 90°, bočnice 60 FT	RB 90 615 FT	6036592	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 615 FT	6042213	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 150 DD	6052706	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
