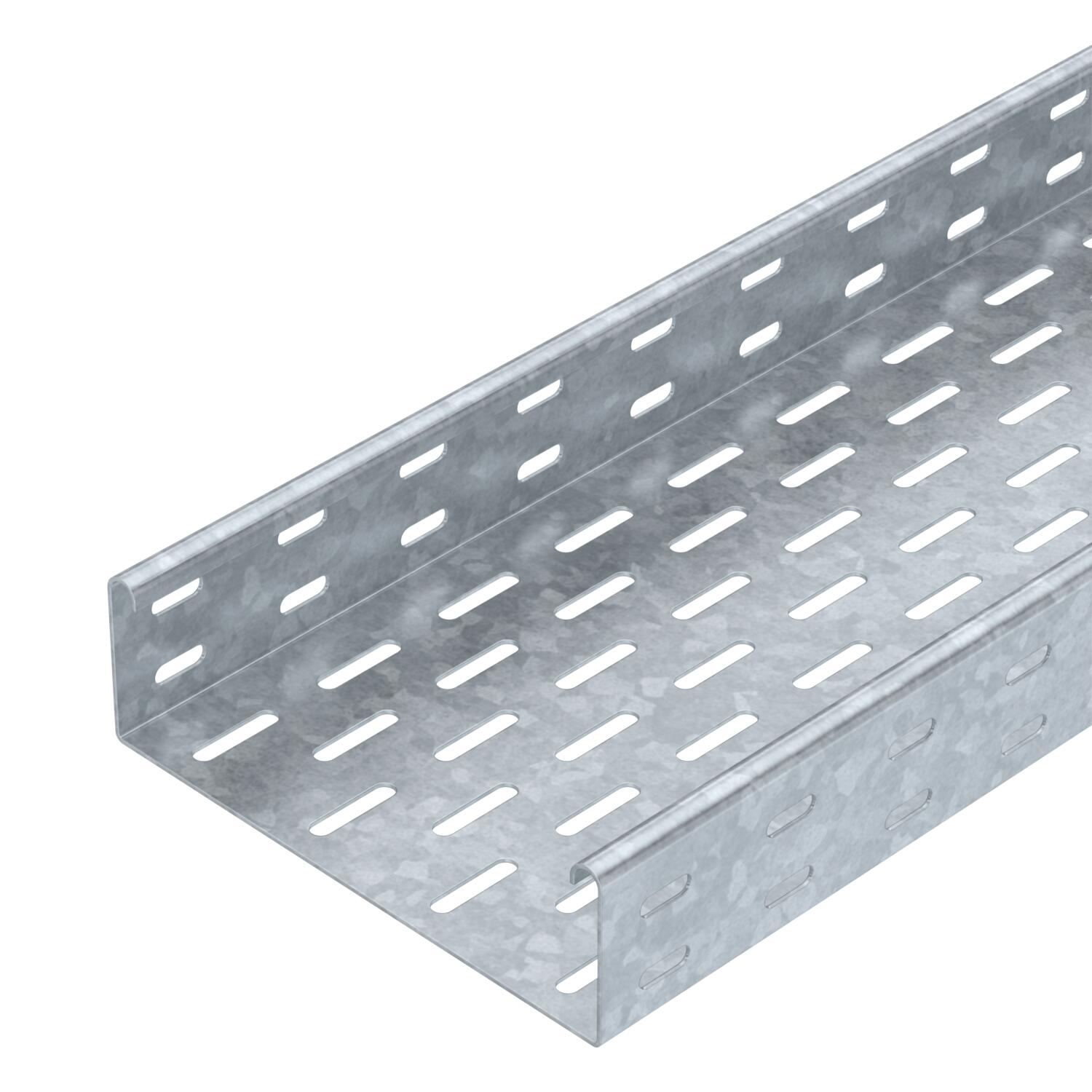

Kabelový žlab SKS 60 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKS 60 = Systém těžkých kabelových žlabů s výškou bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	8,9786 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	šroubovaný
Maß W	200 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Požární ochrana	Zachování funkčnosti, normová nosná konstrukce
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky

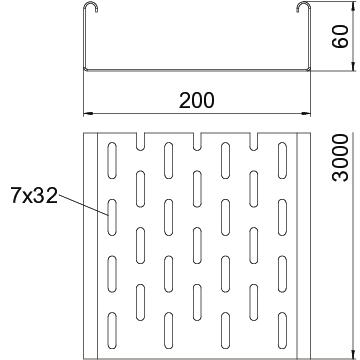

Rozměr	60x200x3000
Rozměr	60 x 200
Rozměr B	200 mm

Rozmístění otvorů NATO	Ne
Šířka	8 in
Šířka	200 mm
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Tloušťka plechu	0,06 in
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	118 cm²
Užitečný průřez	11800 mm²
Výška	2 in
Výška	60 mm
Vzdálenost podpěr 1,5 m	2,65 kN/m
Vzdálenost podpěr 2,0 m	1,8 kN/m
Vzdálenost podpěr 2,5 m	1,15 kN/m
Vzdálenost podpěr 3,0 m	0,5 kN/m
Zachování funkčnosti	Ano

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 610 FT	3000 mm	100 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	Ano	Ocel	žárově zinkováno ponorem	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6056733	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná spojka FT	RLVK 60 FT	6067603	Kus	10 Kus
Spojovací lišta DD	SSLB 200 DD	7070314	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 200 FT	6051367	m	3 m

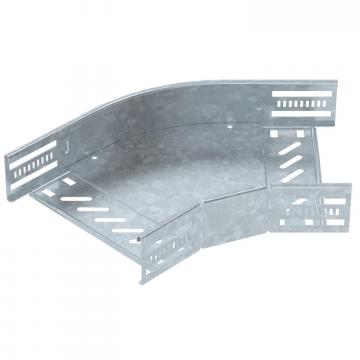

45° oblouk 60 FT	RB 45 620 FT	6036134	Kus	1 Kus

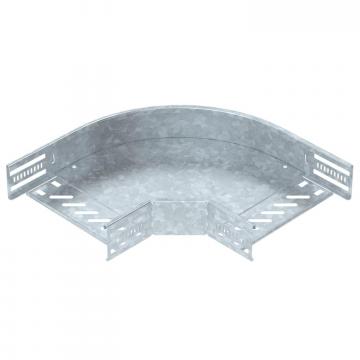

Oblouk 90°, bočnice 60 FT	RB 90 620 FT	6036594	Kus	1 Kus

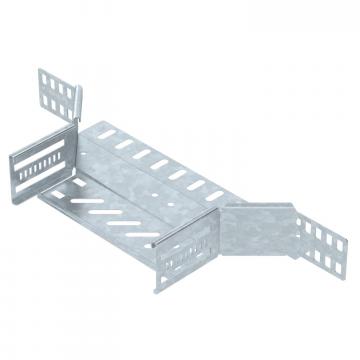

Vestavný odbočný díl 60 FT	RAA 620 FT	6042215	Kus	1 Kus

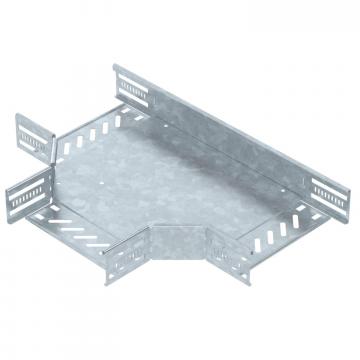

Díl T 60 FT	RT 620 FT	6038134	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 200 DD	6052709	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
