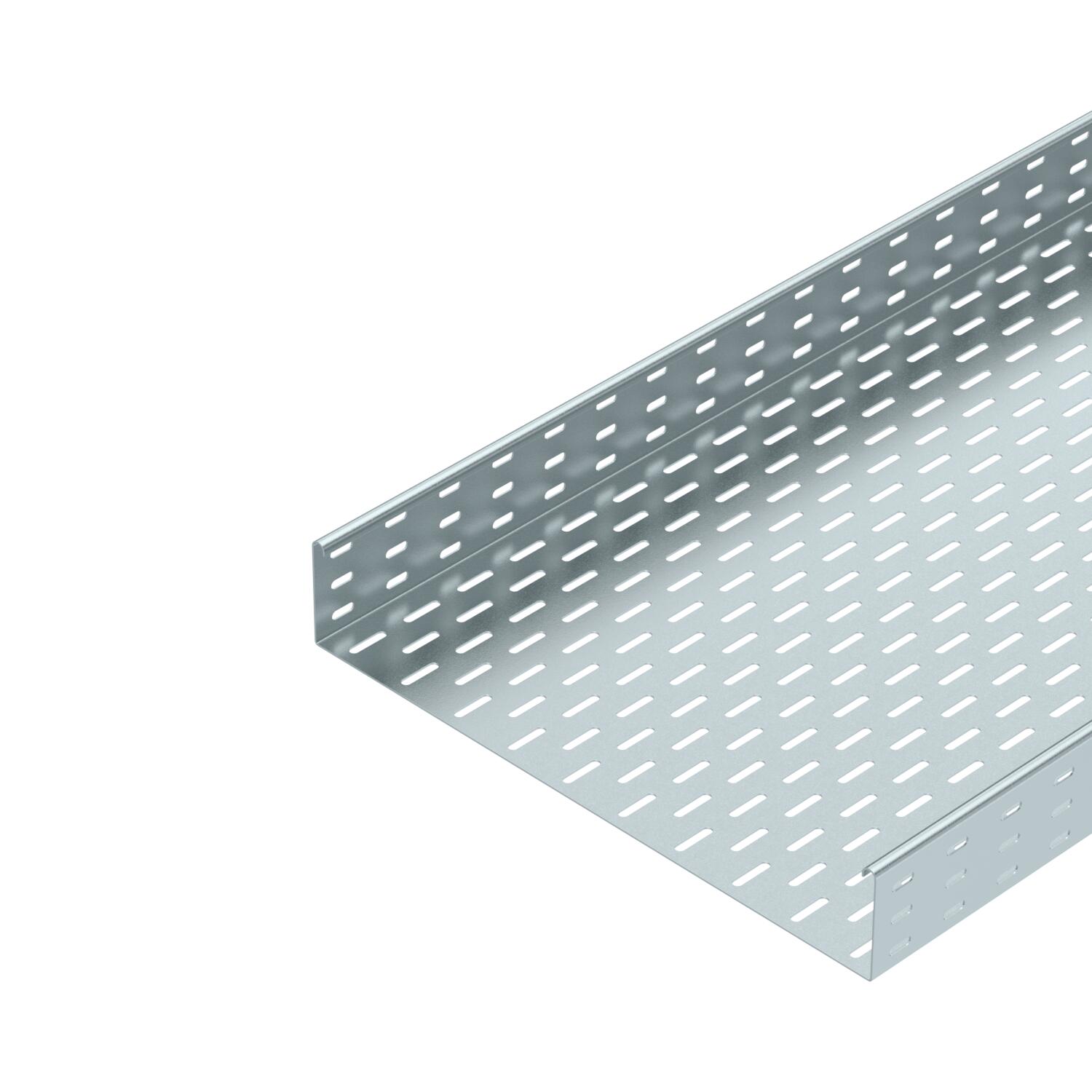

Kabelový žlab SKS 85 FS

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

SKS 85 = Systém těžkých kabelových žlabů s výškou bočnice 85 mm..
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	19,353 kg CO₂e / 1 metr
Délka	10 ft
Délka	3000 mm
Děrování bočnice	Ano
Dodávané příslušenství	Podélná spojka RLVL 85
Druh spojky kabelového nosného systému	šroubovaný
Maß W	500 mm
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Dodávaná spojka

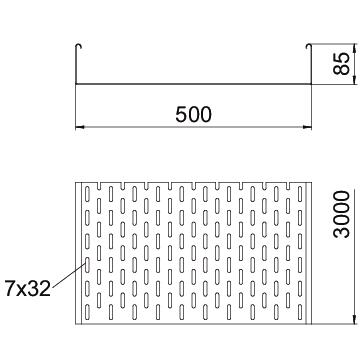

Rozměr	85 x 500
Rozměr	85x500x3000
Rozměr B	500 mm

Rozmístění otvorů NATO	Ne
Šířka	500 mm
Šířka	20 in
S vrchním dílem	Ne
Tloušťka plechu	0,6 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	423 cm²
Užitečný průřez	42300 mm²
Výška	3 in
Výška	85 mm
Vzdálenost podpěr 1,5 m	2,8 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m
Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	0,75 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKS 810 FS	3000 mm	100 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058108	m	3 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058205	m	3 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058302	m	3 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058396	m	3 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058507	m	3 m
SKS 860 FS	3000 mm	600 mm	1,5 mm	Ne	Ocel	pásově zinkováno	6058604	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka FS	RLVL 85 FS	6067123	Kus	10 Kus
Spojovací lišta FS	SSLB 500 FS	7070225	Kus	20 Kus
Víko s otočnou západkou, FS	DRL 500 FS	6052509	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
45° oblouk 85 FS	RB 45 850 FS	7000545	Kus	1 Kus
90° oblouk 85 FS	RB 90 850 FS	7001835	Kus	1 Kus
