Kabelový žlab SKS-Magic® 60 FS 3050 | 100 | 60 | 1,5 | Ne | pozinkováno | Ocel | pásově zinkováno

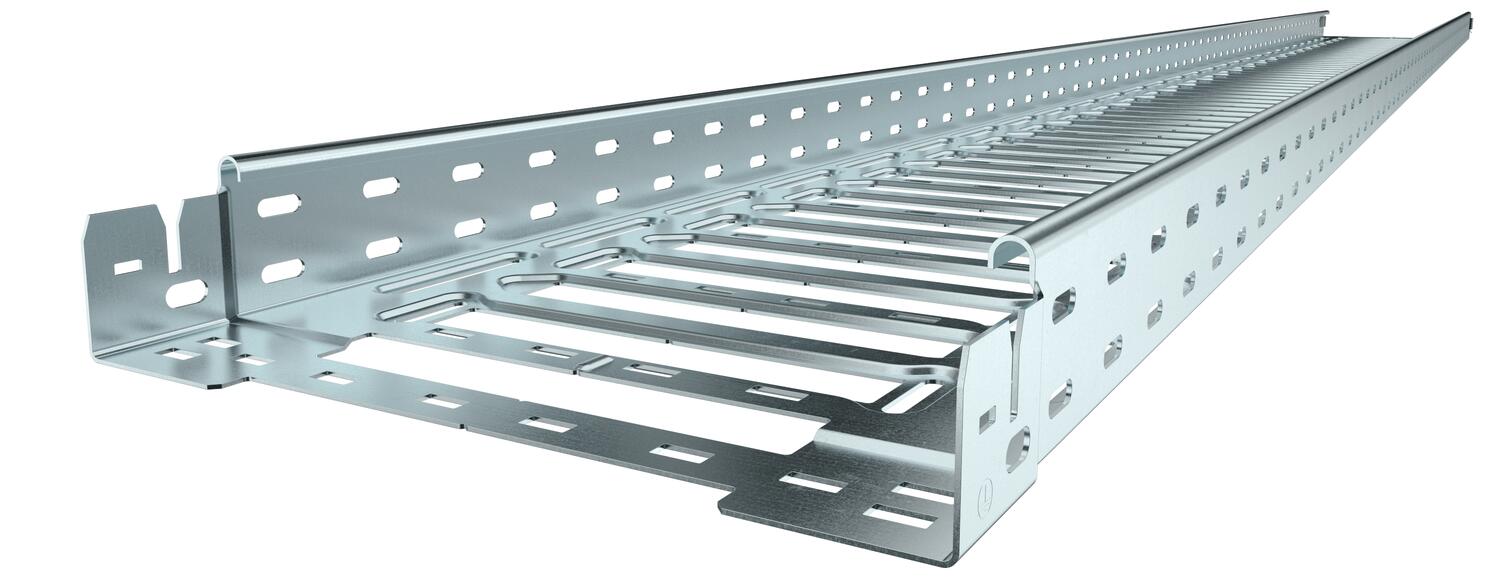

Kabelový žlab SKS-Magic® 60 FS

Obj. č. 6059456 | EAN 4012195832485

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací, podle směrnice VdS 2092 je tedy vhodný pro použití ve sprinklerových systémech.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Barva	pozinkováno
CO₂ stopa (GWP) od kolébky po bránu	6,6871 kg CO₂e / 1 metr
Délka	3050 mm
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Požární ochrana	Použití v protipožárních stropech
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Rozměr	60x100x3050
Rozměr B	100 mm

Rozměr L	30 mm
Rozměr y	62 mm
Rozmístění otvorů NATO	Ne
Šířka	100 mm
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Třída zatížení NEMA	8B
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	58 cm²
Užitečný průřez	5800 mm²
Výška	60 mm
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m
Vzdálenost podpěr 2,5 m	1,58 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKSM 60

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSM 610 FS	3050 mm	100 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059456	m	3 m
SKSM 615 FS	3050 mm	150 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059458	m	3 m
SKSM 620 FS	3050 mm	200 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059460	m	3 m
SKSM 630 FS	3050 mm	300 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059462	m	3 m
SKSM 640 FS	3050 mm	400 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059464	m	3 m
SKSM 650 FS	3050 mm	500 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059466	m	3 m
SKSM 660 FS	3050 mm	600 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059468	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic® FS	KTSMV 610 FS	6068914	Kus	1 Kus
45° oblouk 60 FS	RB 45 610 FS	6036100	Kus	1 Kus
Oblouk 90°, bočnice 60 FS	RB 90 610 FS	6036560	Kus	1 Kus
Vestavný odbočný díl 60 FS	RAA 610 FS	6042111	Kus	1 Kus
Díl T 60 FS	RT 610 FS	6038100	Kus	1 Kus
Křížení 60 FS	RK 610 FS	7027311	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 100 FS	6052096	m	3 m
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Oblouk 90° Magic 60 FS	RBM 90 610 FS	6041130	Kus	1 Kus
Variabilní oblouk Magic 60 FS	RBMV 610 FS	6040480	Kus	1 Kus
