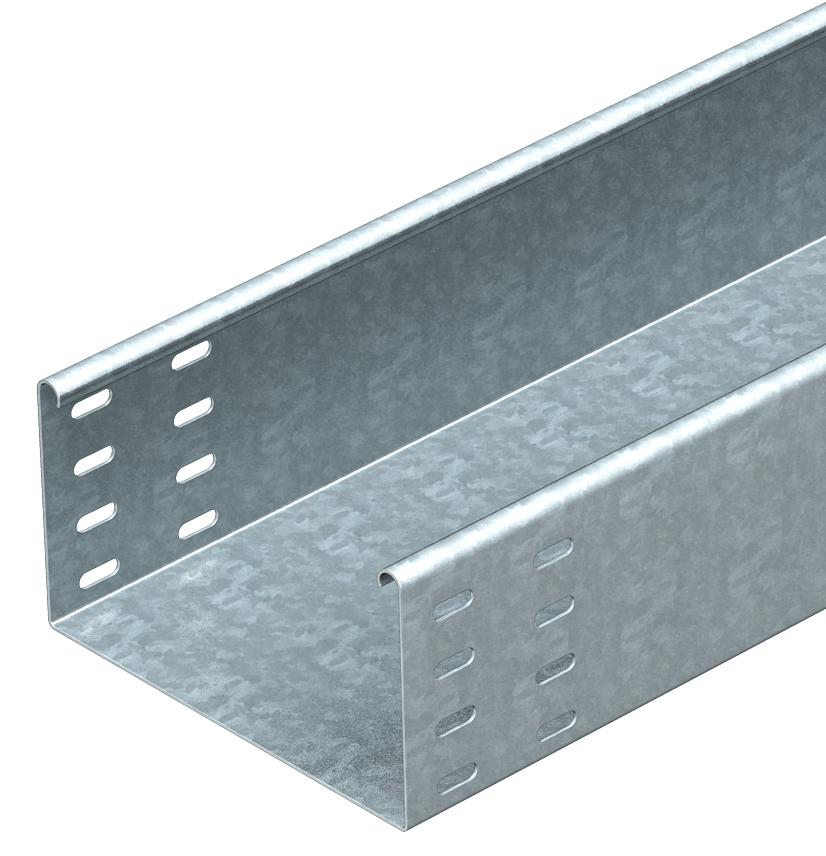

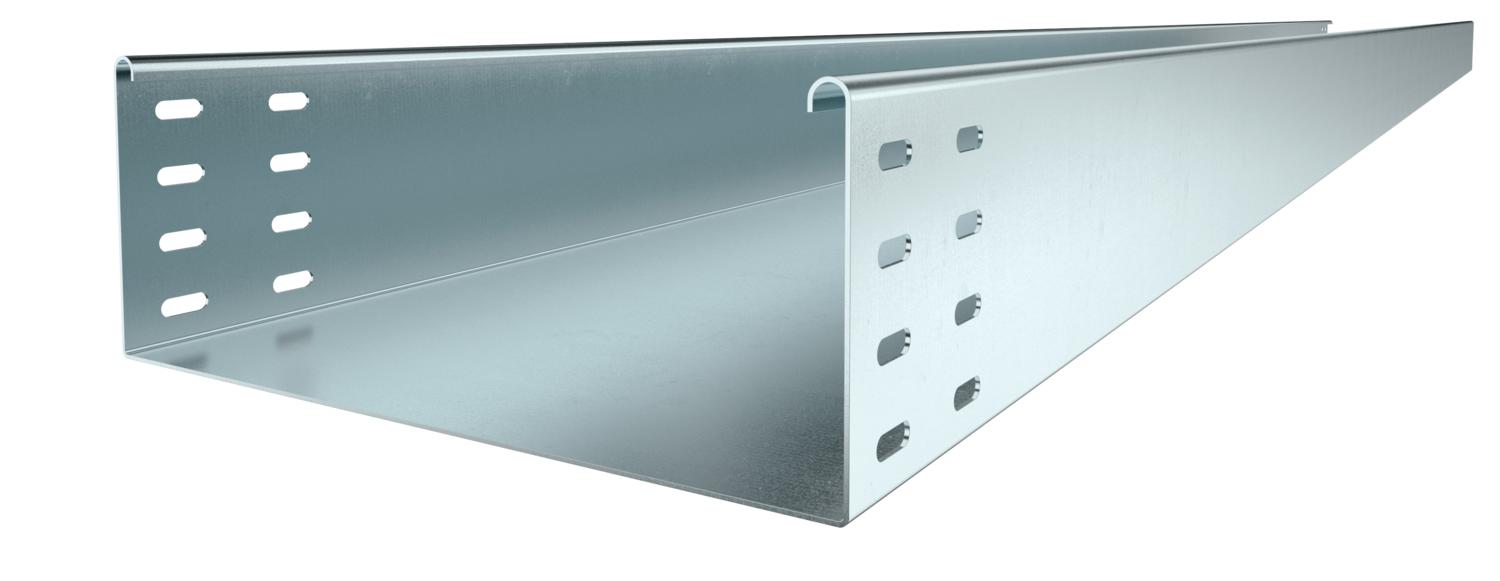

Kabelový žlab SKSU 110 FS 3000 | 100 | 1,5 | Ne | Ocel | pásově zinkováno
morepic-1 morepic-2 video-1

Kabelový žlab SKSU 110 FS

Obj. č. 6063403 | EAN 4012196395231

3000 mm
1,5 mm
Ne
Ocel
pásově zinkováno
Popis výrobku
Popis výrobku

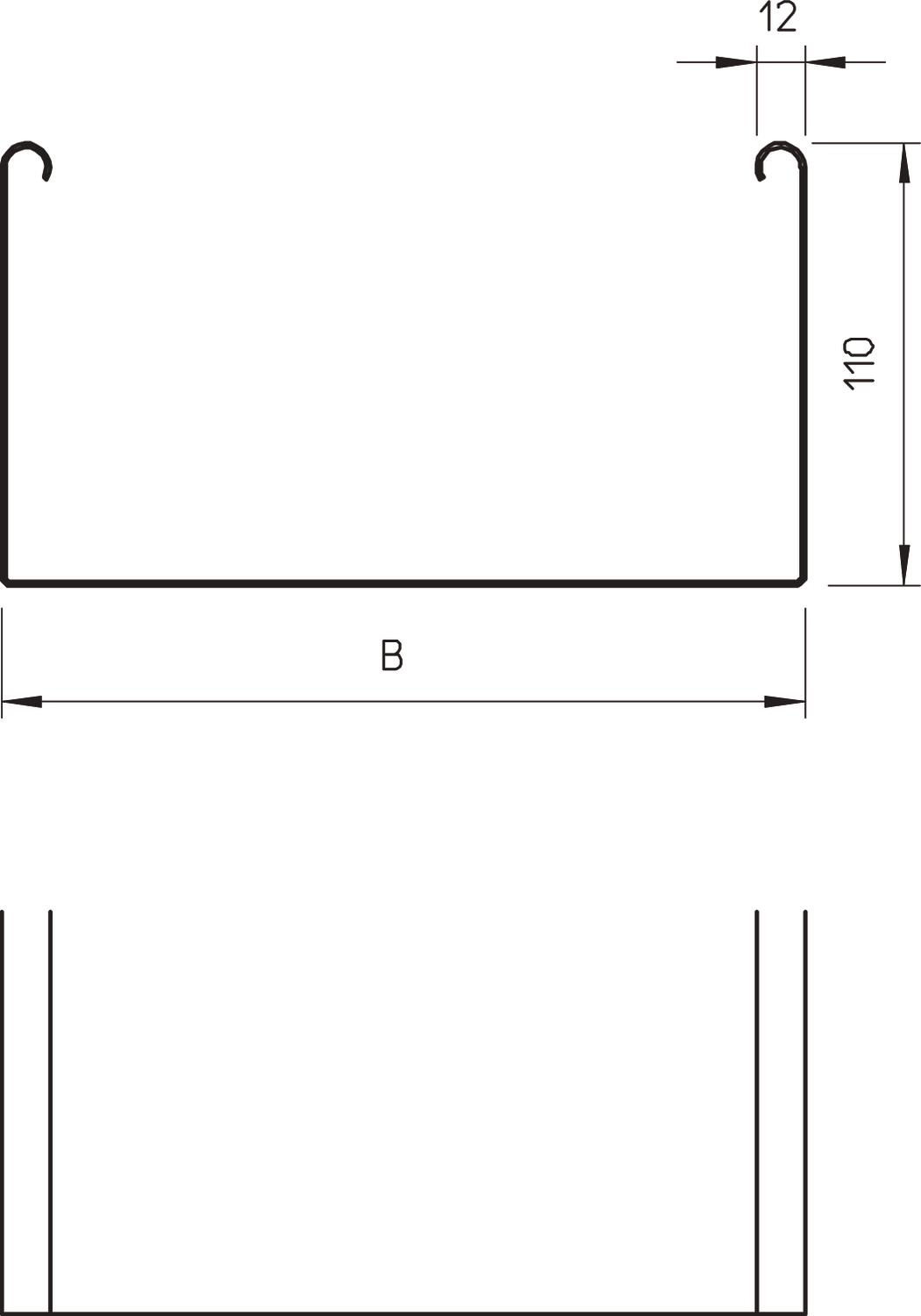

SKSU 110 = těžký systém kabelových žlabů, neděrovaných, výška bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 9,385 kg CO₂e / 1 metr
Délka 3000 mm
Délka 10 ft
Děrování bočnice Ne
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ne
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Rozměr 110 x 100
Rozměr 110x100x3000
Rozměr B 100 mm
Rozmístění otvorů NATO Ne
Šířka 4 in
Šířka 100 mm
S vrchním dílem Ne
Tloušťka plechu 1,5 mm
Tloušťka plechu 0,06 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 108 cm²
Užitečný průřez 10800 mm²
Výška 4 in
Výška 110 mm
Vzdálenost podpěr 1,5 m 3 kN/m
Vzdálenost podpěr 2,0 m 2,4 kN/m
Vzdálenost podpěr 2,5 m 1,76 kN/m
Vzdálenost podpěr 3,0 m 1,2 kN/m
Vzdálenost podpěr 3,5 m 0,84 kN/m
Vzdálenost podpěr 4,0 m 0,8 kN/m
Zachování funkčnosti Ne

Technické údaje

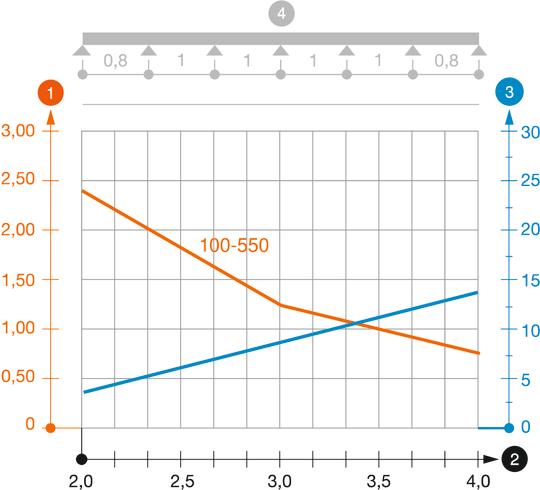

Zatěžovací diagram kabelového žlabu typu SKSU 110

Zatěžovací diagram kabelového žlabu typu SKSU 110
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
SKSU 110 FS 3000 mm 100 mm 1,5 mm Ne Ocel pásově zinkováno 6063403
3 m
SKSU 120 FS 3000 mm 200 mm 1,5 mm Ne Ocel pásově zinkováno 6063438
3 m
SKSU 130 FS 3000 mm 300 mm 1,5 mm Ne Ocel pásově zinkováno 6063454
3 m
SKSU 140 FS 3000 mm 400 mm 1,5 mm Ne Ocel pásově zinkováno 6063470
3 m
SKSU 150 FS 3000 mm 500 mm 1,5 mm Ne Ocel pásově zinkováno 6063497
3 m
SKSU 155 FS 3000 mm 550 mm 1,5 mm Ne Ocel pásově zinkováno 6063500
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélná a úhlová spojka 110 FS Podélná a úhlová spojka 110 FS RLVL 110 FS 6067131
10 Kus
Spojovací lišta FS Spojovací lišta FS SSLB 100 FS 7070205
20 Kus
Oblouk 90°, bočnice 110 FS Oblouk 90°, bočnice 110 FS RB 90 110 FS 6036800
1 Kus
Víko s otočnou západkou, FS Víko s otočnou západkou, FS DRL 100 FS 6052096
3 m
Přepážka 110 FS Přepážka 110 FS TSG 110 FS 6062122
3 m
45° oblouk 110 FS 45° oblouk 110 FS RB 45 110 FS 7000634
1 Kus
90° oblouk 110 FS 90° oblouk 110 FS RB 90 110 FS 7001894
1 Kus
