Kabelový žlab SKSU 110 FT

Obj. č. / Typ

Délka	3000 mm

Šířka

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

SKSU 110 = těžký systém kabelových žlabů, neděrovaných, výška bočnice 110 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Barva	modrobílá
CO₂ stopa (GWP) od kolébky po bránu	17,116 kg CO₂e / 1 metr
Délka	3000 mm
Délka	10 ft
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	šroubovaný
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	bez spojky
Rozměr	110 x 400
Rozměr	110x400x3000
Rozměr B	400 mm
Rozmístění otvorů NATO	Ne
Šířka	16 in

Šířka	400 mm
S vrchním dílem	Ne
Tloušťka plechu	0,06 in
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	43800 mm²
Užitečný průřez	438 cm²
Výška	4 in
Výška	110 mm
Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,4 kN/m
Vzdálenost podpěr 2,5 m	1,76 kN/m
Vzdálenost podpěr 3,0 m	1,2 kN/m
Vzdálenost podpěr 3,5 m	0,84 kN/m
Vzdálenost podpěr 4,0 m	0,8 kN/m
Zachování funkčnosti	Ne

Technické údaje

Všechny typy

Typ	Délka	Šířka	Tloušťka plechu	Zachování funkčnosti	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSU 110 FT	3000 mm	100 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064795	m	3 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064965	m	3 m
SKSU 155 FT	3000 mm	550 mm	1,5 mm	Ne	Ocel	žárově zinkováno ponorem	6064973	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Podélná a úhlová spojka 110 FT	RLVL 110 FT	6067913	Kus	10 Kus
Spojovací lišta DD	SSLB 400 DD	7070322	Kus	20 Kus
Víko s otočnou západkou, FT	DRL 400 FT	6051413	m	3 m

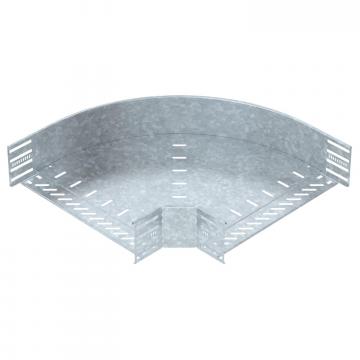

Oblouk 90°, bočnice 110 FT	RB 90 140 FT	6036838	Kus	1 Kus

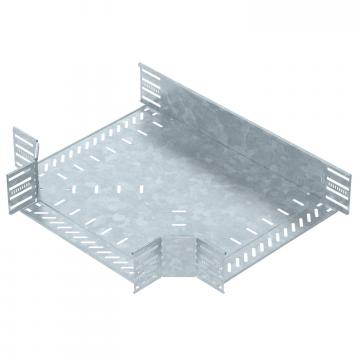

Díl T 110 FT	RT 140 FT	6038328	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 400 DD	6052715	m	3 m
Přepážka 110 DD	TSG 110 DD	6062335	m	3 m

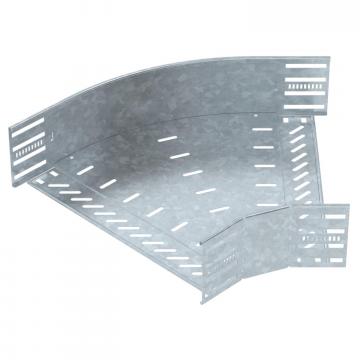

45° oblouk 110 FT	RB 45 140 FT	7068409	Kus	1 Kus
90° oblouk 110 FT	RB 90 140 FT	7127413	Kus	1 Kus
