Kabelový žlab SKSU 60 FS 3000 | 400 | 1,5 | Ne | Ocel | pásově zinkováno
morepic-1 morepic-2 video-1

Kabelový žlab SKSU 60 FS

Obj. č. 6063950 | EAN 4012195060413

3000 mm
1,5 mm
Ne
Ocel
pásově zinkováno
Popis výrobku
Popis výrobku
SKSU 60 = těžký systém kabelových žlabů, neděrovaných, výška bočnice 60 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
  • UKCA declaration of conformity
Technické údaje

Technické údaje

Barva modrobílá
CO₂ stopa (GWP) od kolébky po bránu 14,787 kg CO₂e / 1 metr
Délka 10 ft
Délka 3000 mm
Děrování bočnice Ne
Druh spojky kabelového nosného systému šroubovaný
Materiál Ocel
Montážní děrování ve dně Ne
Nerezová ocel, mořená Ne
Povrch pásově zinkováno
Provedení pro velká rozpětí Ne
Provedení spojky bez spojky
Rozměr 60 x 400
Rozměr 60x400x3000
Rozměr B 400 mm
Rozmístění otvorů NATO Ne
Šířka 16 in
Šířka 400 mm
S vrchním dílem Ne
Tloušťka plechu 1,5 mm
Tloušťka plechu 0,06 in
Typ zkušebního zatížení podle IEC 61537 Typ II
Užitečný průřez 238 cm²
Užitečný průřez 23800 mm²
Výška 60 mm
Výška 2 in
Vzdálenost podpěr 1,5 m 2,6 kN/m
Vzdálenost podpěr 2,0 m 1,9 kN/m
Vzdálenost podpěr 2,5 m 1,1 kN/m
Vzdálenost podpěr 3,0 m 0,55 kN/m
Zachování funkčnosti Ne

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKSU 60

Zatěžovací diagram kabelového žlabu typu SKSU 60
  • Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
  • Rozpětí podpěr v mm Rozpětí podpěr v mm
  • Průhyb bočnice v mm při dovolených kN/m Průhyb bočnice v mm při dovolených kN/m
  • Schéma zatížení při zkušební metodě Schéma zatížení při zkušební metodě
  • Křivka zatížení s šířkou kabelového žlabu/žebříku v mm Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
  • Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
Všechny typy

Všechny typy

Typ Délka Šířka Tloušťka plechu Zachování funkčnosti Materiál Povrch Obj. č. Množství Nejm. prod. jedn.
SKSU 610 FS 3000 mm 100 mm 1,5 mm Ne Ocel pásově zinkováno 6063234
3 m
SKSU 620 FS 3000 mm 200 mm 1,5 mm Ne Ocel pásově zinkováno 6063236
3 m
SKSU 630 FS 3000 mm 300 mm 1,5 mm Ne Ocel pásově zinkováno 6063238
3 m
SKSU 650 FS 3000 mm 500 mm 1,5 mm Ne Ocel pásově zinkováno 6063241
3 m
SKSU 660 FS 3000 mm 600 mm 1,5 mm Ne Ocel pásově zinkováno 6063276
3 m
SKSU 640 FS 3000 mm 400 mm 1,5 mm Ne Ocel pásově zinkováno 6063950
3 m
Příslušenství

Systémové příslušenství

Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Podélné spojky FS Podélné spojky FS RLVK 60 FS 6067093
10 Kus

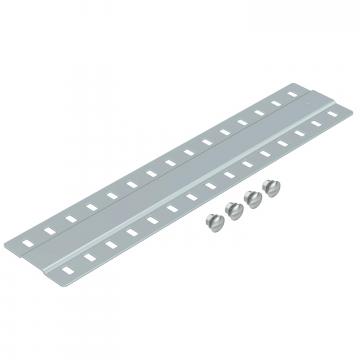

Spojovací lišta FS Spojovací lišta FS SSLB 400 FS 7070221
20 Kus

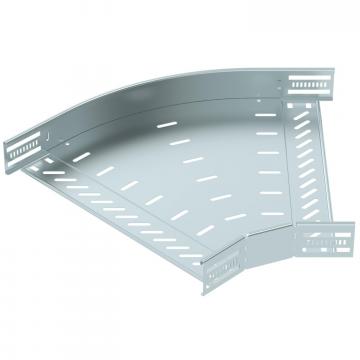

45° oblouk 60 FS 45° oblouk 60 FS RB 45 640 FS 6036108
1 Kus

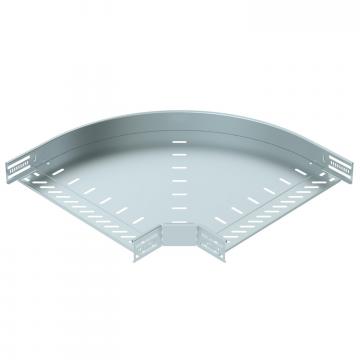

Oblouk 90°, bočnice 60 FS Oblouk 90°, bočnice 60 FS RB 90 640 FS 6036568
1 Kus

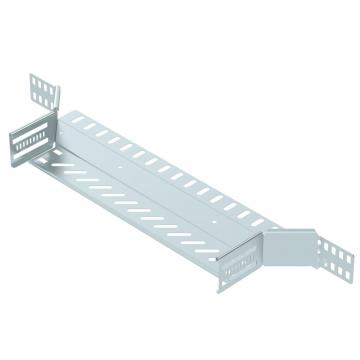

Vestavný odbočný díl 60 FS Vestavný odbočný díl 60 FS RAA 640 FS 6042119
1 Kus
Víko s otočnou západkou, FS Víko s otočnou západkou, FS DRL 400 FS 6052401
3 m
Přepážka 60 FS Přepážka 60 FS TSG 60 FS 6062068
3 m
90° oblouk 60 FS 90° oblouk 60 FS RB 90 640 FS 7001290
1 Kus
