Kanál, plný, výška 60–110 mm 2400 | 200 | 60 | 110 | 3

Kanál, plný, výška 60–110 mm

Obj. č. 7424420 | EAN 4012195244196

Obj. č. / Typ

Délka	2400 mm

Šířka

Výška kanálu, min.	60 mm

Výška kanálu, max.	110 mm

Kryty	3

Popis výrobku

Popis výrobku

Kanál připravený k montáži, se třemi plnými víky k uložení vedení, sestávající ze spodního dílu kanálu (pevné dno s bočnicemi a příložnými profily pro podlahovou krytinu) a víka kanálu. Opěrka dna s přidržovacími jazýčky pro samokontaktní montáž přepážek. Součástí dodávky je šest výškově nivelizovatelných upevňovacích úhelníků, šest kotev do mazaniny a těsnění víka (tři kusy u kanálů jmenovité šířky 200 a 300) nebo nivelizovatelné podpěry víka: tři kusy u kanálů jmenovité šířky 400 a šest kusů u kanálů jmenovité šířky 500 a 600. Víko kanálu je při dodání sešroubováno.

Technické údaje

Rozměry

Délka	2400 mm
Kryt montážního otvoru	Ne
Kryty	3
Materiál	Ocel
Minimální výška mazaniny	60
Montážní otvor	bez
Montážní otvor pro krabici na podlahu	Ne
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	110 mm
Nivelační rozsah, min.	60 mm
Oddělitelné	Ne
Odnímatelný vrchní díl	Ano
Plech dna	Ano
Počet nasaditelných přepážek	1
Počet protažení	2 St.

Počet stanovených vestavných jednotek	3
Povrch	pásově zinkováno
Rozměr	2400x200x60
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	200 mm
S vyrovnáním potenciálů	Ne
Tloušťka materiálu víka	4
Upevnění přepážky	naklapnutí
Upevnění víka zaklapáváním	Ne
Užitečný průřez	5200 mm²
Vhodné pro dilatační spáru	Ne
Výška kanálu, max.	110 mm
Výška kanálu, min.	60 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška kanálu, min.	Výška kanálu, max.	Kryty	Obj. č.	Množství	Nejm. prod. jedn.
OKA-W2006050	2400 mm	200 mm	60 mm	110 mm	3	7424420	m	2,4 m

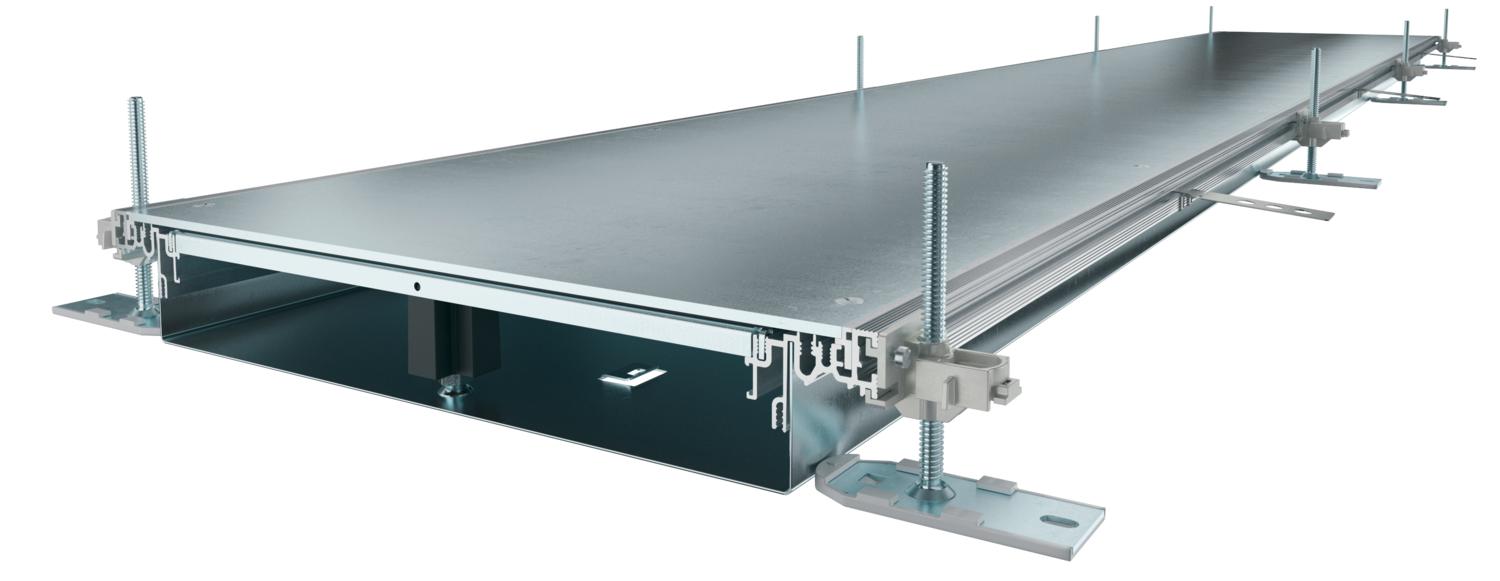

OKA-W3006050	2400 mm	300 mm	60 mm	110 mm	3	7424422	m	2,4 m

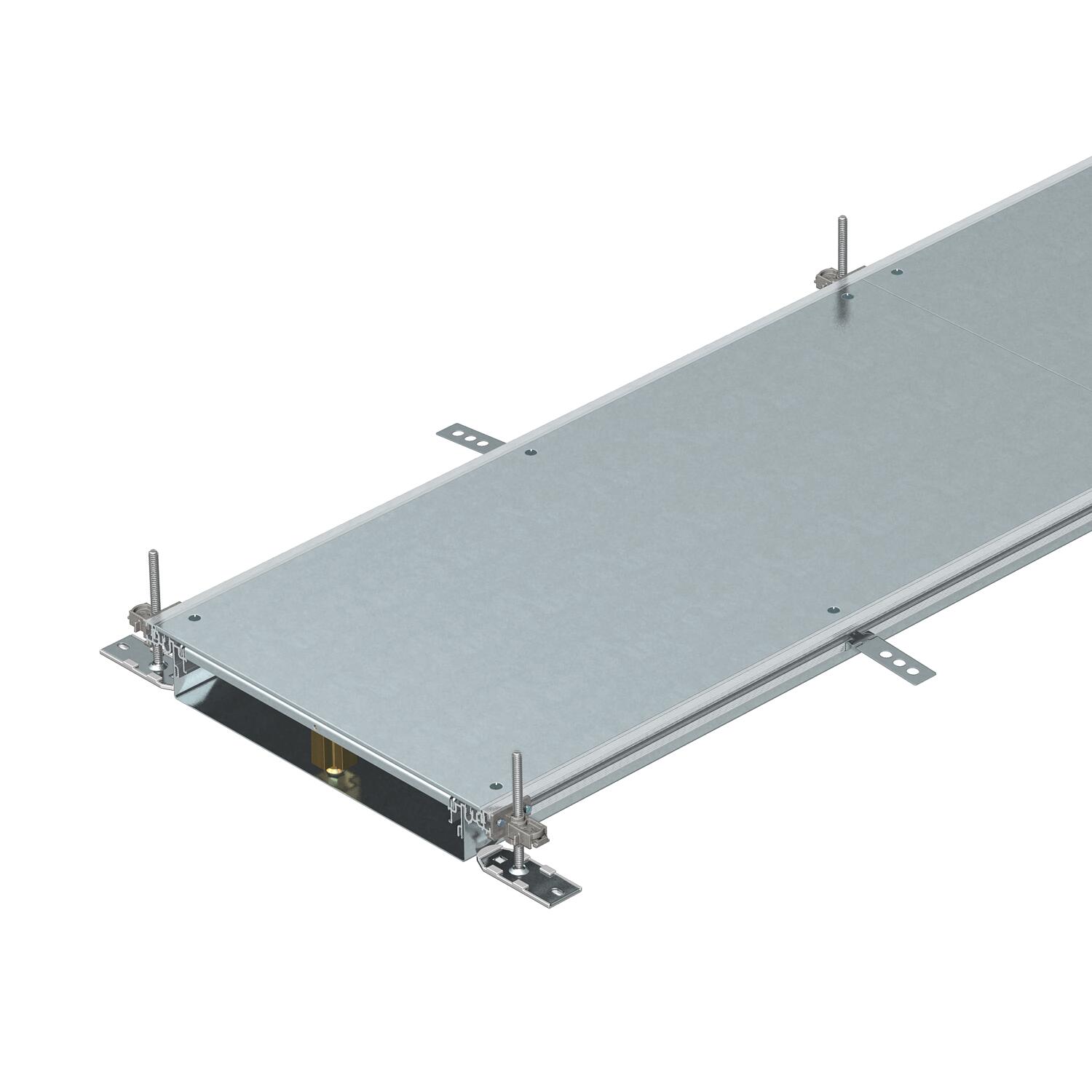

OKA-W4006050	2400 mm	400 mm	60 mm	110 mm	3	7424424	m	2,4 m
OKA-W5006050	2400 mm	500 mm	60 mm	110 mm	3	7424426	m	2,4 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

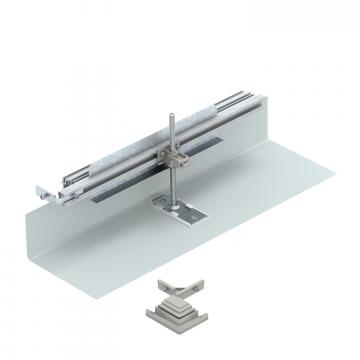

Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm	OKA-G20040150FBL	7423950	Kus	1 Kus

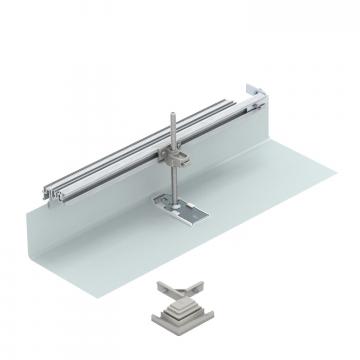

Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm	OKA-G20040150FBR	7423970	Kus	1 Kus
Koncový díl kanálu, výška 40–150 mm	OKA-G20040150ES	7424280	Kus	1 Kus
Konstrukční sada pro odbočení kanálu T a křížení	OKA FB2 TX	7424821	Kus	1 Kus

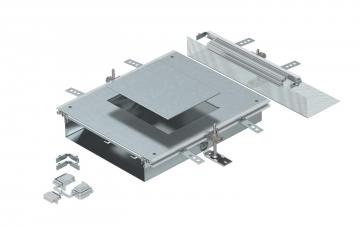

Vestavná jednotka pro GES6, výška 60–110 mm	OKA-W A 6050 6	7424902	Kus	1 Kus

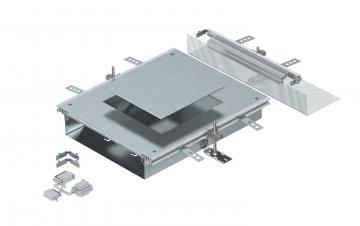

Vestavná jednotka pro GES9, výška 60–110 mm	OKA-W A 6050 9	7424904	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
