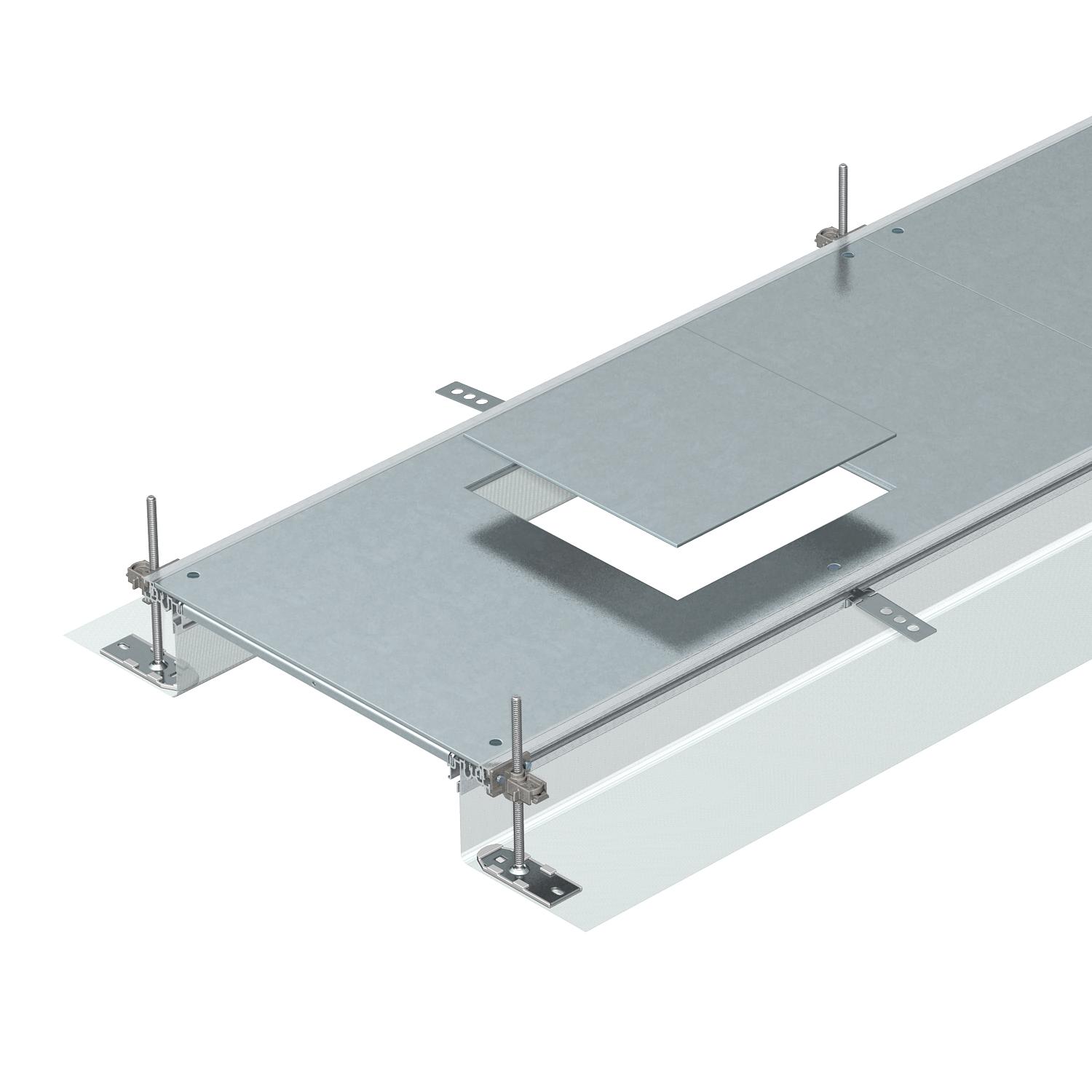

Kanál pro GES9, výška 40–140 mm 2400 | 400 | 40 | 140 | 3

Kanál pro GES9, výška 40–140 mm

Obj. č. 7424200 | EAN 4012195243656

Obj. č. / Typ	7424200 / OKA-G40040140D9

Délka	2400 mm

Šířka	400 mm

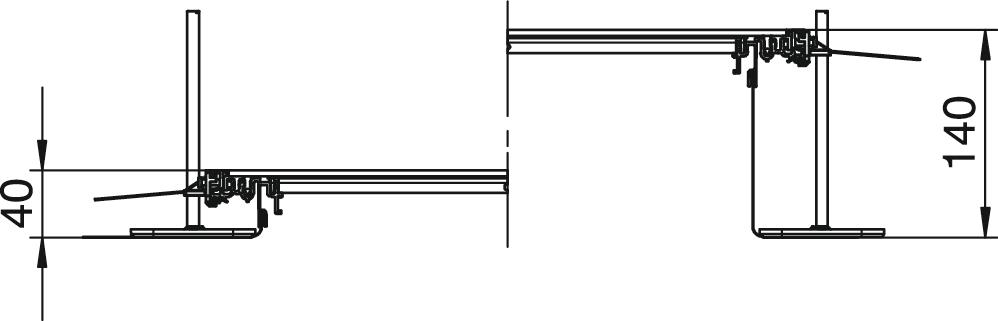

Výška kanálu, min.	40 mm

Výška kanálu, max.	140 mm

Kryty	3

Popis výrobku

Popis výrobku

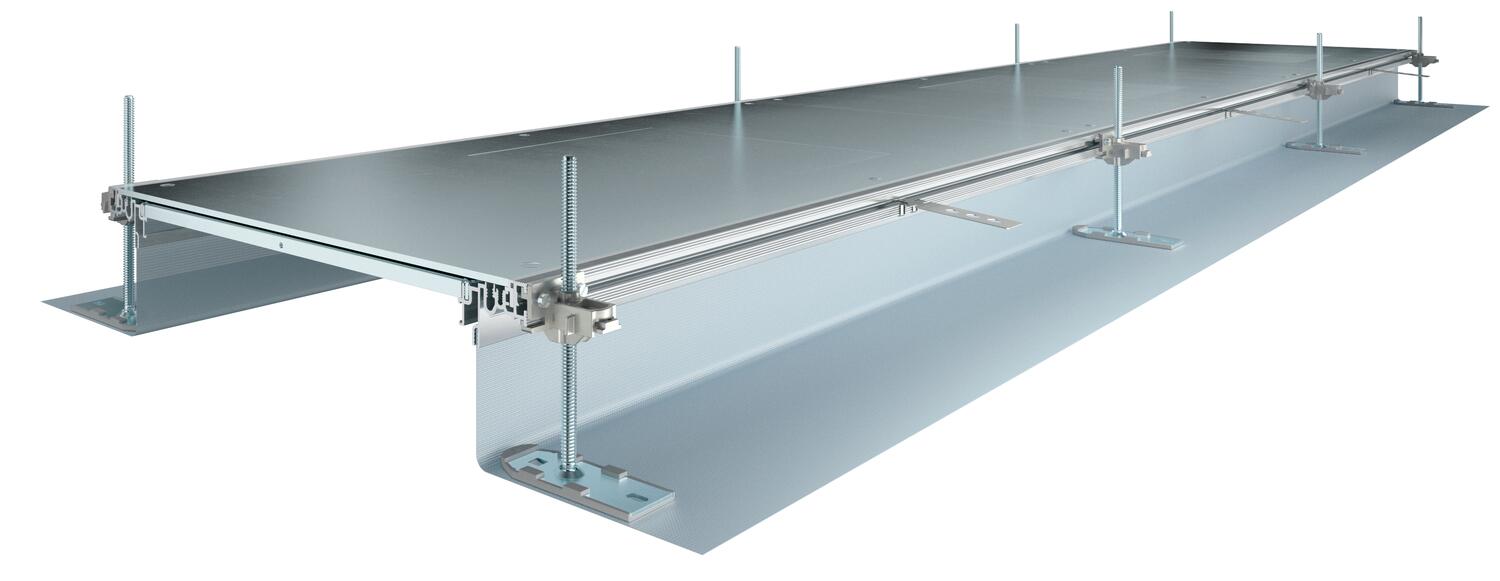

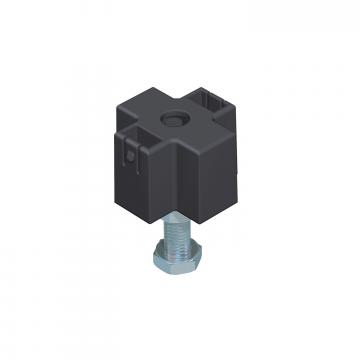

Kanálová jednotka zalitá mazaninou, připravená k montáži, 3× systémové víko, dva postranní profily s nasazenou ohebnou bočnicí z kovové síťoviny, vsazovací profily pro podlahovou krytinu H = 3 mm. Pro suché prostory v interiéru s podlahou se suchou údržbou S odpovídajícím systémovým příslušenstvím vhodná také pro podlahy s mokrou údržbou. Rozsah dodávky: 6× výškově nivelizovatelný upevňovací úhelník, 6× kotva do mazaniny, 3× těsnění víka (při jmenovité šířce kanálu 200, 300 a 400) nebo 6× podpěra víka (při šířce kanálu 500 a 600). Bezpodmínečně potřebné nivelační jednotky (dbejte na nivelační výšku) pro podpěry víka 400, 500 a 600 nejsou součástí dodávky, objednávejte je zvlášť. Víka kanálu jsou při dodání sešroubována.

Technické údaje

Rozměry

Délka	2400 mm
Jmenovitá velikost pro přístrojové jednotky	9
Kryt montážního otvoru	Ano
Kryty	3
Materiál	Ocel
Minimální výška mazaniny	40
Montážní otvor	Čtvercová
Montážní otvor	pro přístrojovou jednotku
Montážní otvor pro krabici na podlahu	Ne
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	140 mm
Nivelační rozsah, min.	40 mm
Oddělitelné	Ano
Odnímatelný vrchní díl	Ano

Plech dna	Ne
Počet stanovených vestavných jednotek	3
Povrch	pásově zinkováno
Rozměr	2400x400x140
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ano
Šířka	400 mm
S vyrovnáním potenciálů	Ne
Tloušťka materiálu víka	4
Upevnění víka zaklapáváním	Ne
Vhodné pro dilatační spáru	Ne
Výška kanálu, max.	140 mm
Výška kanálu, min.	40 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška kanálu, min.	Výška kanálu, max.	Kryty	Obj. č.	Množství	Nejm. prod. jedn.
OKA-G40040140D9	2400 mm	400 mm	40 mm	140 mm	3	7424200	m	2,4 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

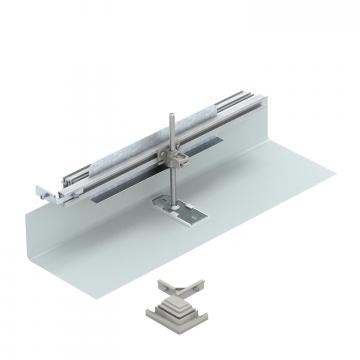

Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm	OKA-G40040150FBL	7423954	Kus	1 Kus

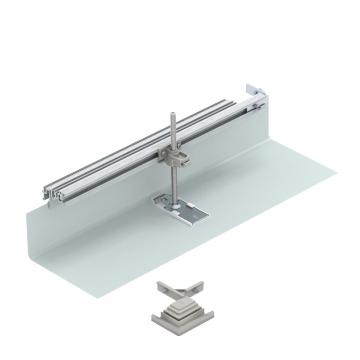

Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm	OKA-G40040150FBR	7423974	Kus	1 Kus

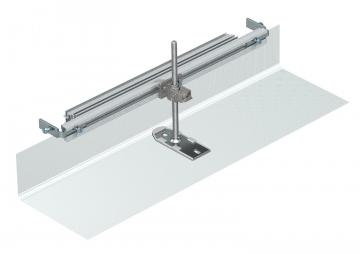

Koncový díl kanálu, výška 40–150 mm	OKA-G40040150ES	7424284	Kus	1 Kus

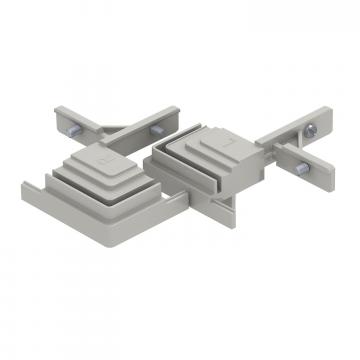

Konstrukční sada pro odbočení kanálu T a křížení	OKA FB2 TX	7424821	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přepážka 60 FS	TSG 60 FS	6062068	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
Přepážka 110 FS	TSG 110 FS	6062122	m	3 m
Přepážka 135 FS	TSG 135 FS	6062132	m	3 m

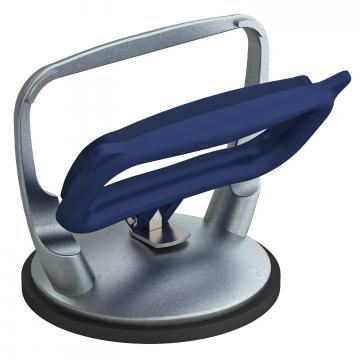

Přísavný zvedák, 300 N	WZ 1029	7408634	Kus	1 Kus
