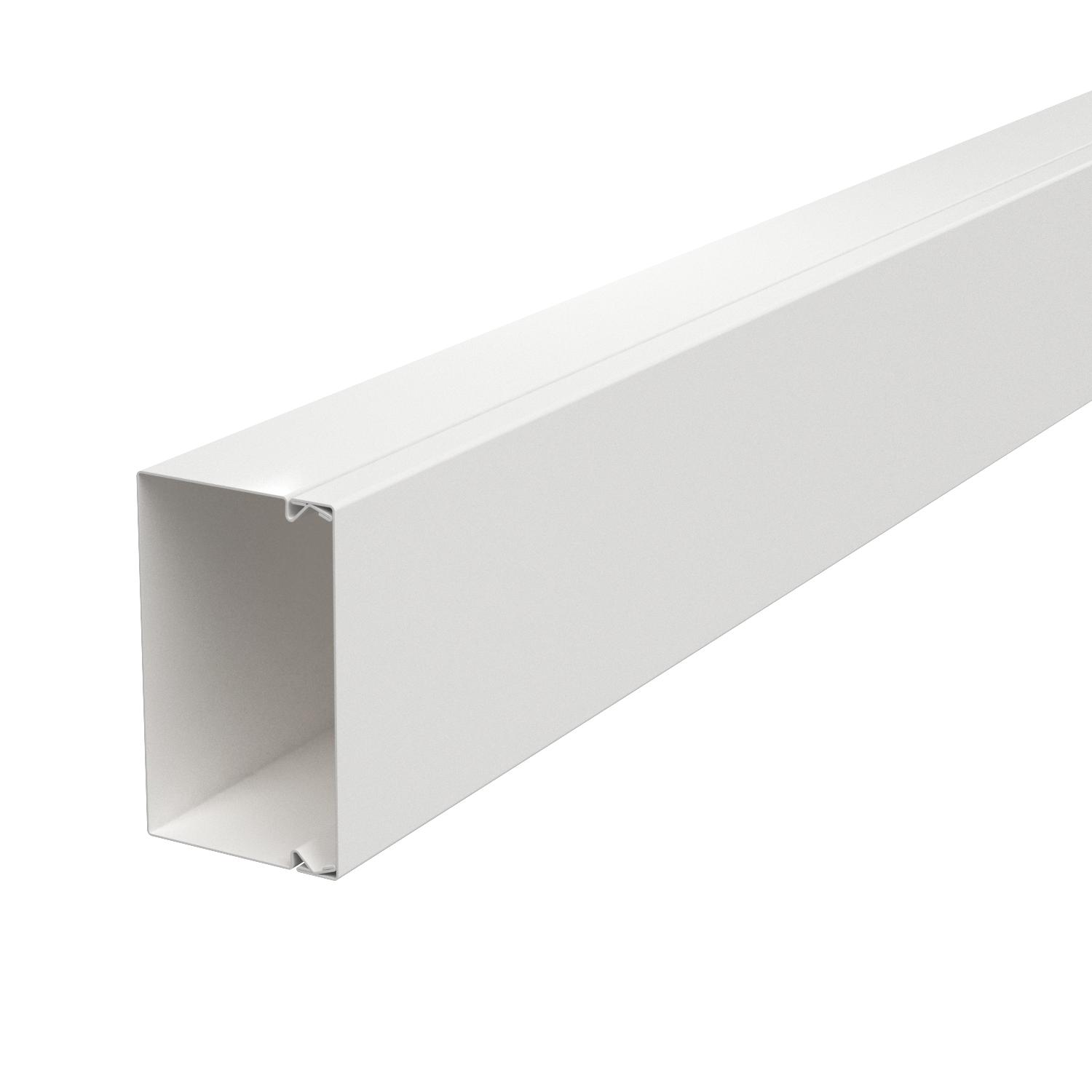

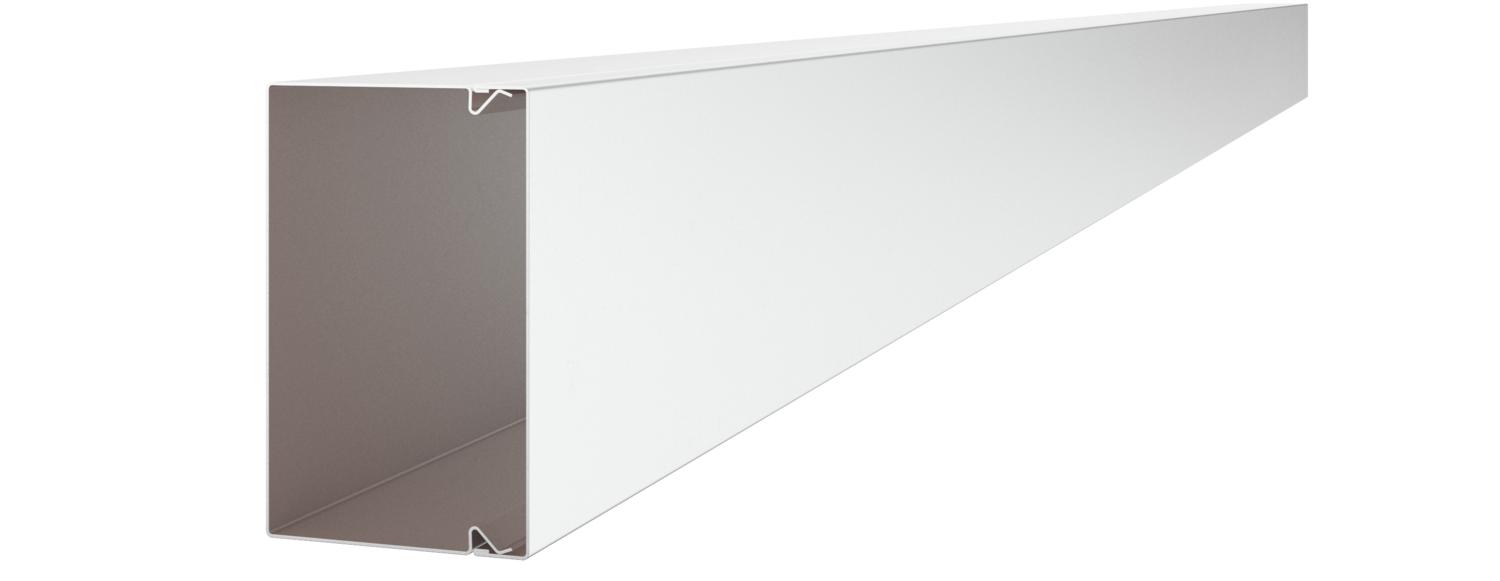

Kanál pro ukládání vedení, typ LKM 60100
Obj. č. 6248624 | EAN 4012196313815
- Popis výrobku
-
Popis výrobkuVrchní a spodní díl kanálu s děrováním dna. Vyrovnání potenciálu mezi vrchním dílem a spodním dílem je zaručeno bez dalších pomůcek. Kabelové kanály LKM typu LKM 60100 jsou schváleny jako úložný systém s funkčností dle DIN 4102 část 12 a ČSN 73 0895. Dbejte na použití typů kabelů ověřených v těchto protipožárních systémech!
Na dně se nachází poutací otvor sloužící k uchycení přepážky.
-
- Technické údaje
-
Technické údaje

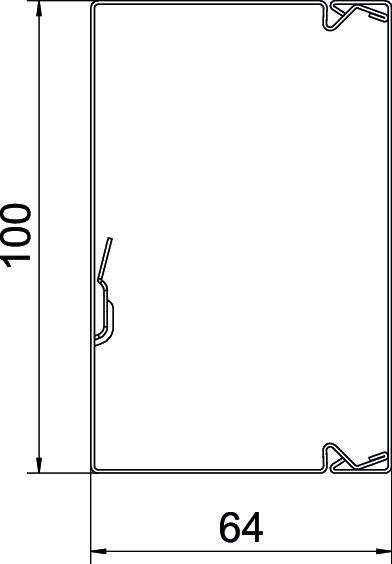

Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 5,2036 kg CO₂e / 1 metr Délka 2000 mm Děrování dna s děrováním dna Dodání na roli Ne Kabelový úchyt Ne Kanálové spojky Ne Materiál Ocel Ochranná fólie Ne Počet nasaditelných přepážek 1 Počet vedení NYM 3 × 1,5 mm² Ø 10,5 mm (bez krabice) 36 Počet vedení NYM 3 × 2,5 mm² Ø 11,5 mm (bez krabice) 32 Počet vedení NYM 5 × 1,5 mm² Ø 12,0 mm (bez krabice) 32 Povrch pásově zinkováno / plastový potah Provedení víka, kanály pro ukládání vedení Volný Rozměr 60x100x2000 Šířka 100 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 Teplotní rozsah použití, max. 90 °C Teplotní rozsah použití, min. -5 °C Transparentníní Ne Užitečný průřez 6038 mm² Výška 64 mm Zachování funkčnosti Ano Způsob upevnění Děrování dna - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Spojka LKM SV60
LKM SV60 6247466 10 Kus
Ochranný kroužek hran KSR 60100, pro kanál LKM typu 60100
LKM KSR60100 6249754 5 Kus

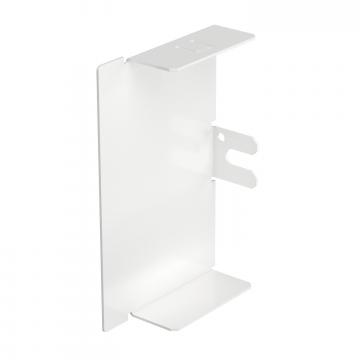

Koncový díl, pro kanál pro ukládání vedení typu LKM 60100
LKM E60100RW 6249817 10 Kus
Přepážka LKM TWS55
LKM TWS55 6249876 2 m

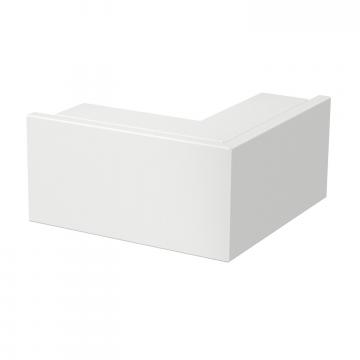

Vnější roh, pro kanál pro ukládání vedení typu LKM 60100
LKM A60100RW 6249574 1 Kus

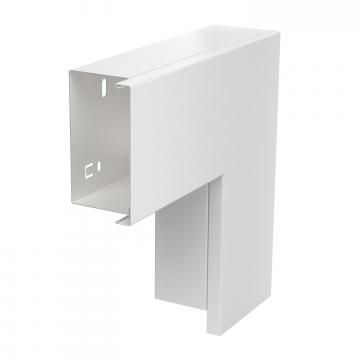

Plochý roh, pro kanál pro ukládání vedení typu LKM 60100
LKM F60100RW 6249507 1 Kus

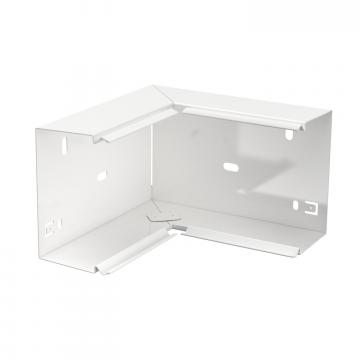

Vnitřní roh, pro kanál pro ukládání vedení typu LKM 60100
LKM I60100RW 6249639 1 Kus
Držák vedení LKM pro kanály o šířce 100 mm
LKM Z100 6249922 10 Kus
Kanálová spona LKM pro kanál o šířce 100 mm
LKM K80 6249884 20 Kus
Kanálová spona LKM pro zachování funkčnosti E30–E90, pro kanál LKM typu LKM 60100
LKM KF60100 6249881 10 Kus - Ke stažení
-
