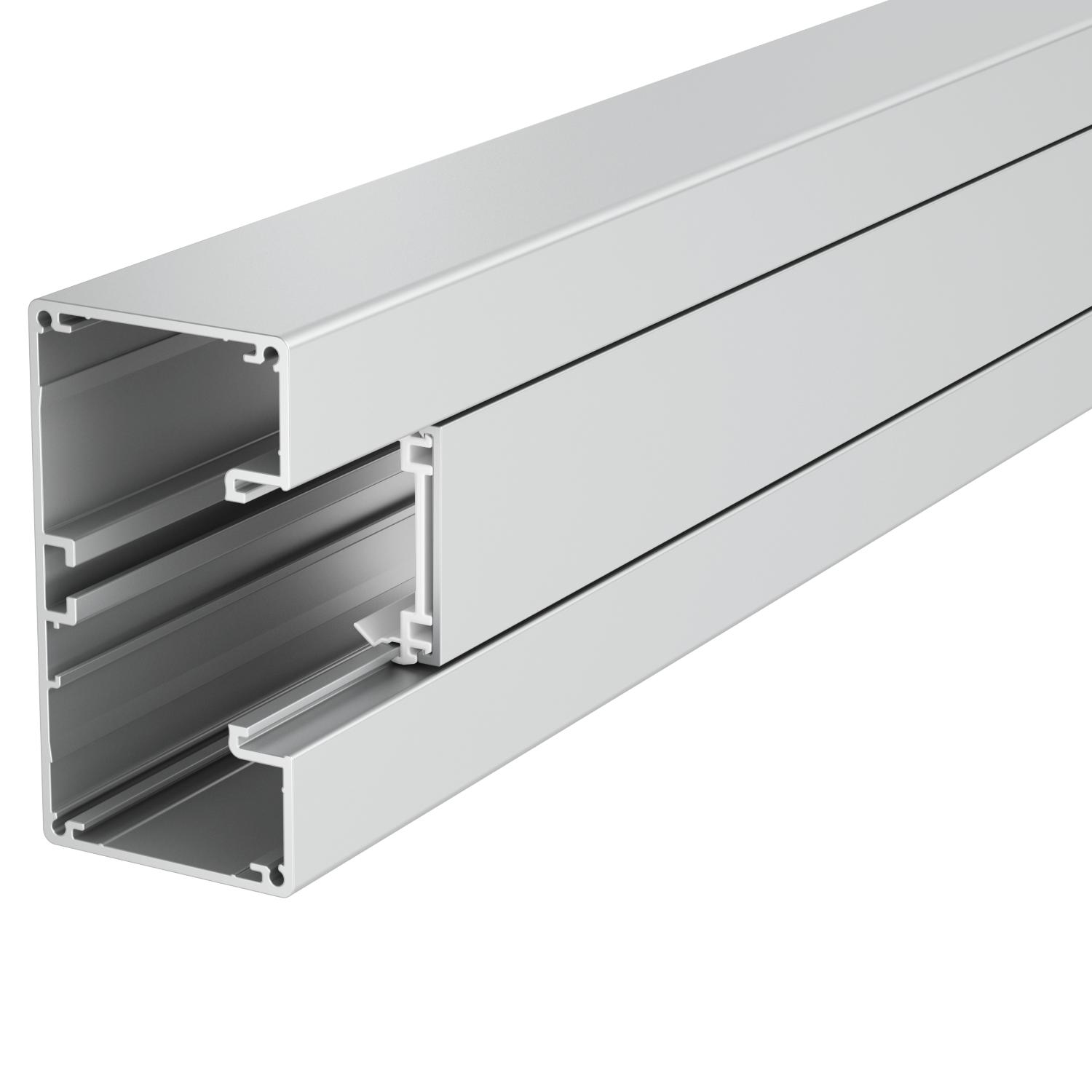

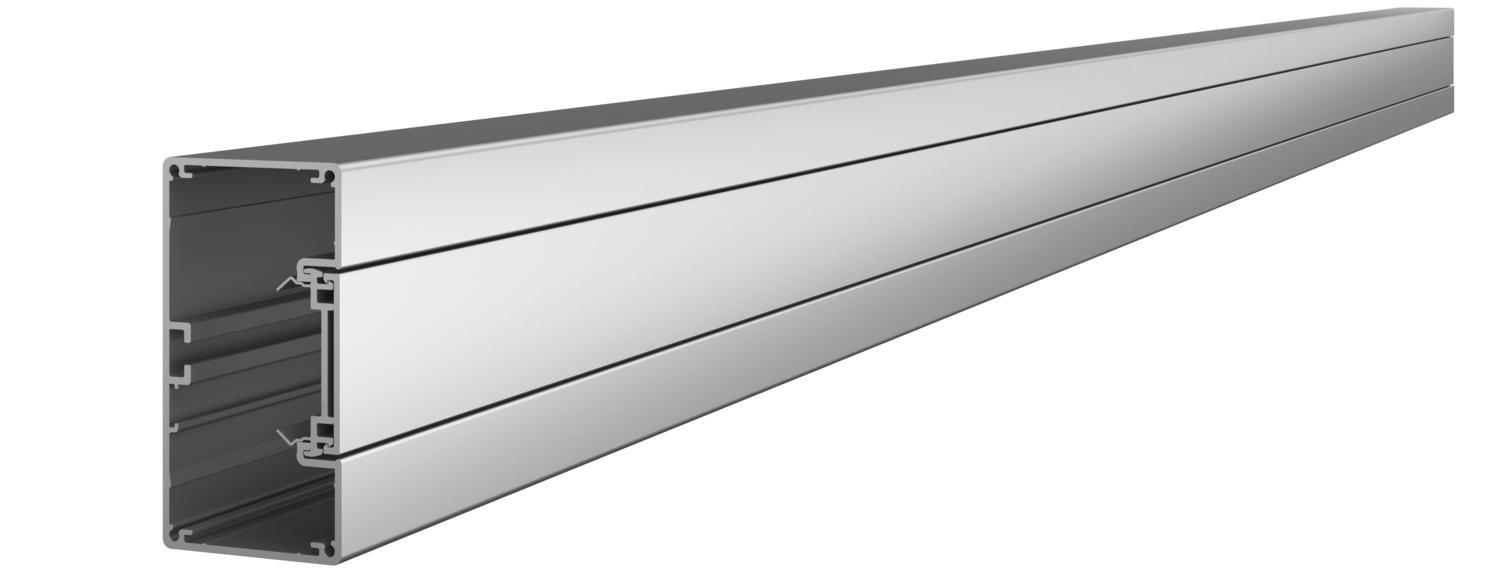

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 100, výška kanálu 53
Obj. č. 6112403 | EAN 4012196417919
- Popis výrobku
-
Popis výrobkuKompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.
-
- Technické údaje
-
Technické údaje

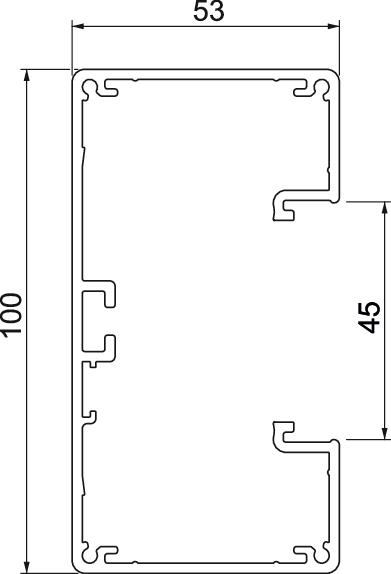

Antibakteriální úprava Ne Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 26,326 kg CO₂e / 1 metr Délka 2000 mm Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Hliník Montážní děrování ve dně Ne Ochranná fólie Ano Počet nasaditelných přepážek 1 Počet vrchních dílů 1 Povrch Eloxováno Provedení zadní stěny (vnitřní strana) Průchozí profil C Rozměr 53x100x2000 Šířka 100 mm Šířka vrchního dílu 45 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -15 °C Užitečný průřez 3810 mm² Vrchní díl je součástí dodávky Ano Výška 53 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GA-53100EL / 6112403 , 0.20MB , pdfEU prohlášení o shodě GA-53100EL / 6112403 , 0.15MB , pdfUK - Prohlášení shody GA-53100EL / 6112403 , 0.14MB , pdfREACH Prohlášení o shodě GA-53100EL / 6112403 , 0.27MB , pdfRoHS Prohlášení o shodě GA-53100EL / 6112403 , 0.28MB , pdfSchvalovací značka Povolení značky VDE Rapid 45-2 GA , 0.20MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Kanálová spojka a kryt spojů

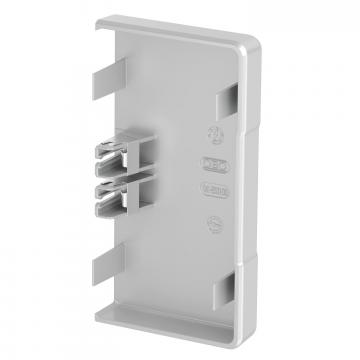

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100
Přepážka GK-TW53

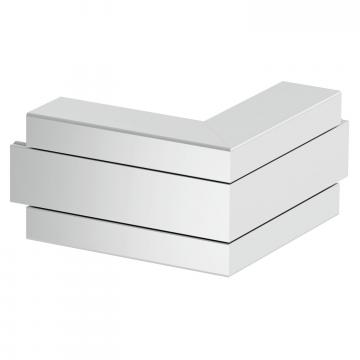

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100

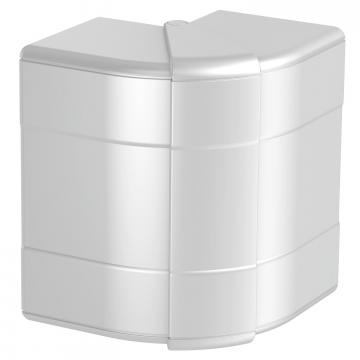

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100

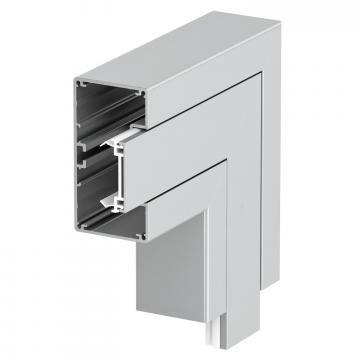

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100

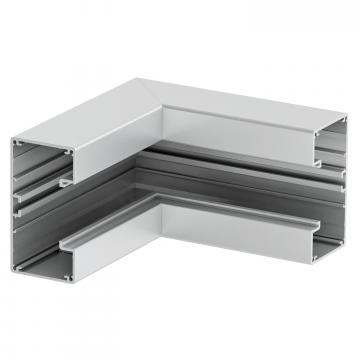

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100

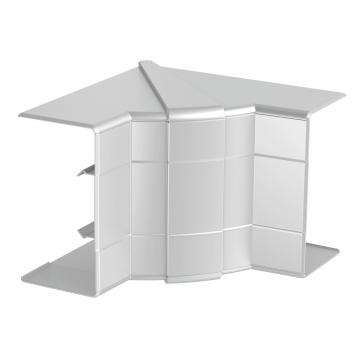

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100

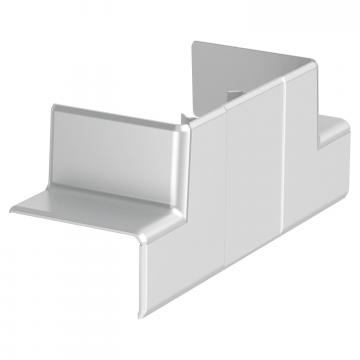

Adaptérový díl T, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53100
