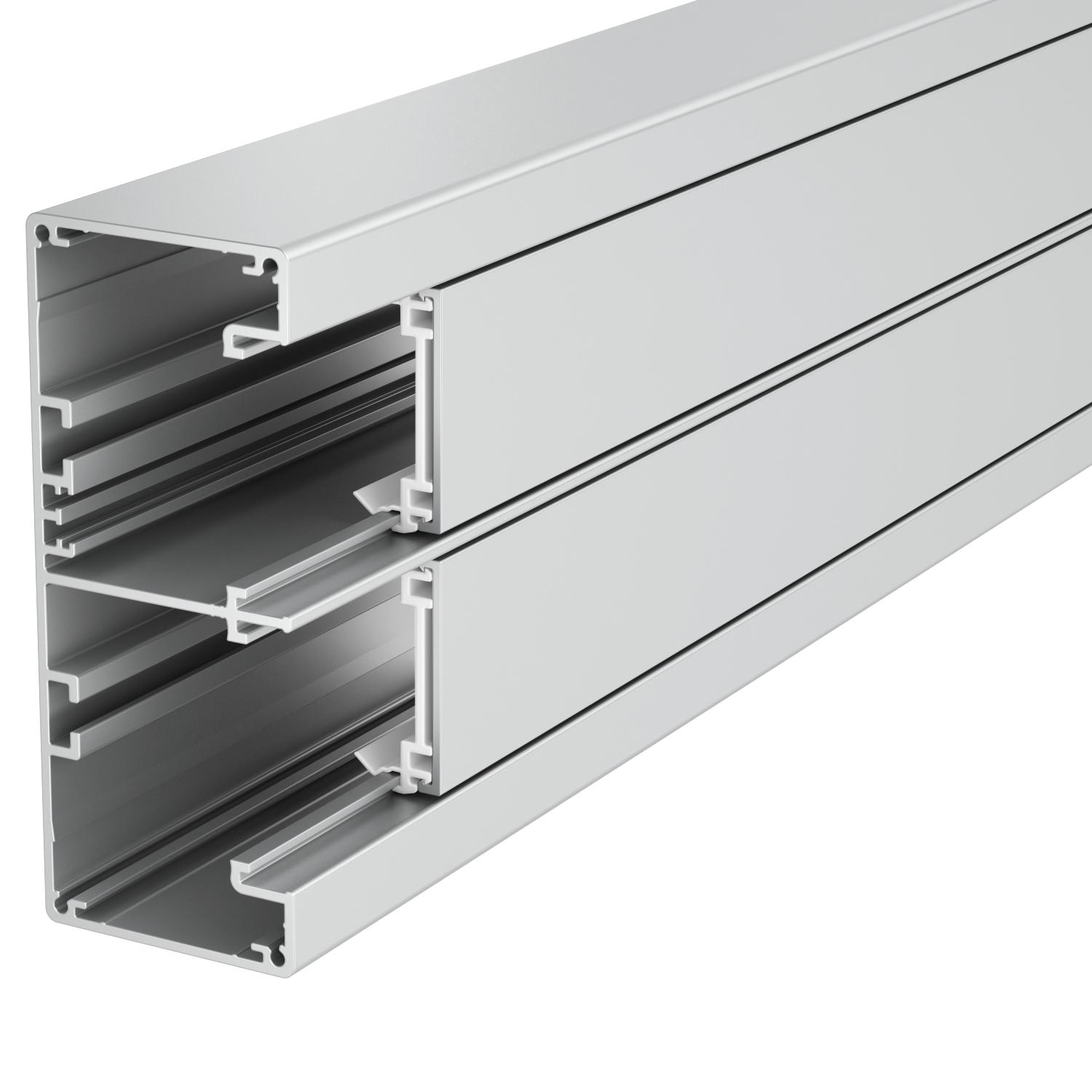

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 130, výška kanálu 53 2000

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 130, výška kanálu 53

Obj. č. 6112503 | EAN 4012196418251

Obj. č. / Typ

Délka	2000 mm

Popis výrobku

Popis výrobku

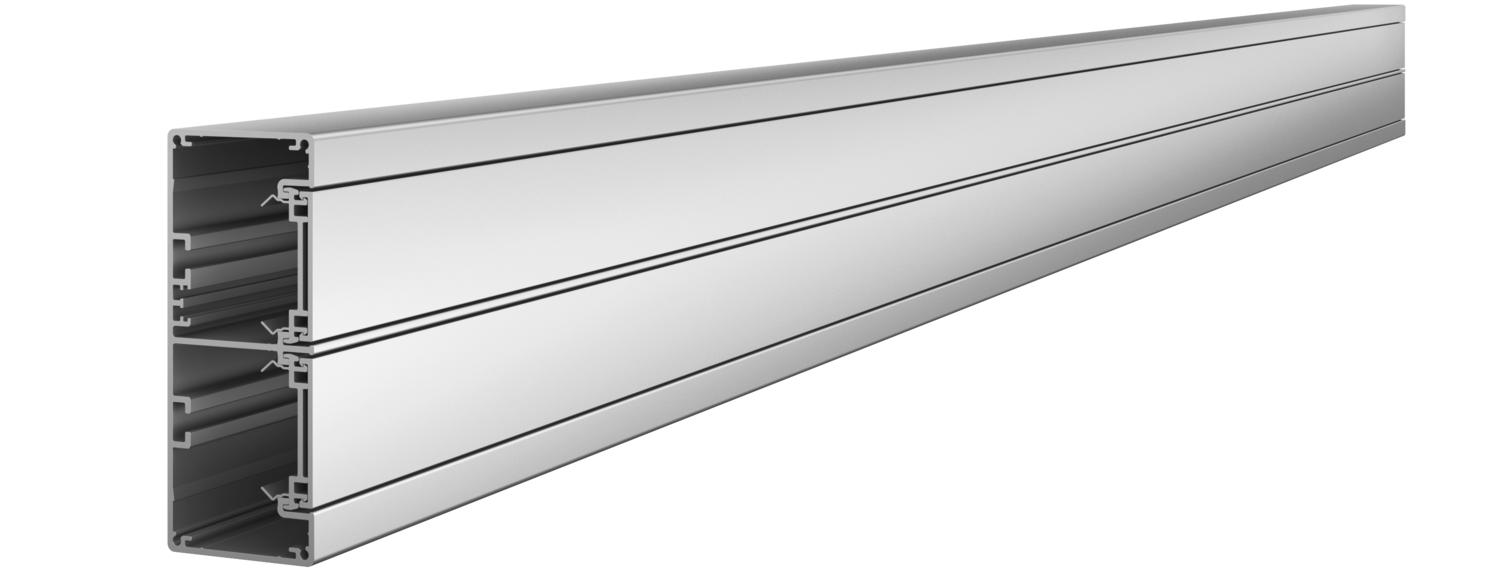

Kompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.

Upozornění:

U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Bez obsahu halogenů	Ano
Délka	2000 mm
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Hliník
Montážní děrování ve dně	Ne
Ochranná fólie	Ano
Počet nasaditelných přepážek	2
Počet vrchních dílů	2
Povrch	Eloxováno
Provedení zadní stěny (vnitřní strana)	Průchozí profil C

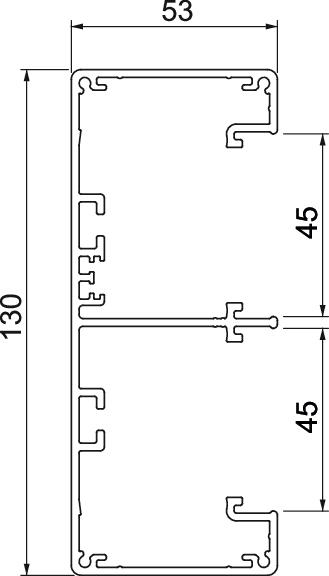

Rozměr	53x130x2000
Šířka	130 mm
Šířka vrchního dílu	45 mm
Šířka vrchního dílu 2	45 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK10
symetrický	Ano
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-15 °C
Užitečný průřez	4900 mm²
Vrchní díl je součástí dodávky	Ano
Výška	53 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
GA-53130RW	2000 mm	6112500	m	2 m
GA-53130EL	2000 mm	6112503	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

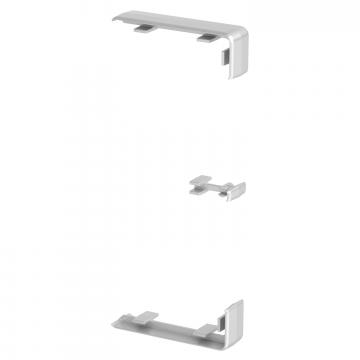

Kanálová spojka a kryt spojů	GK-KS45-2AL	6113214	Kus	1 Kus

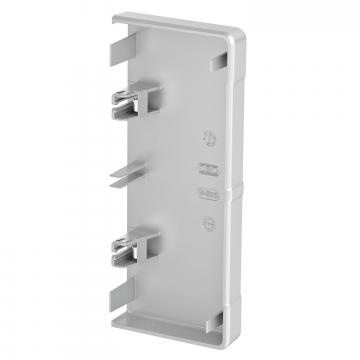

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53130	GK-E53130AL	6113284	Kus	1 Kus
Přepážka GK-TW53	GK-TW53	6113290	m	2 m

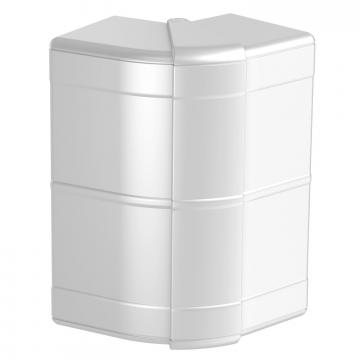

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130	GK-AH53130AL	6113234	Kus	1 Kus

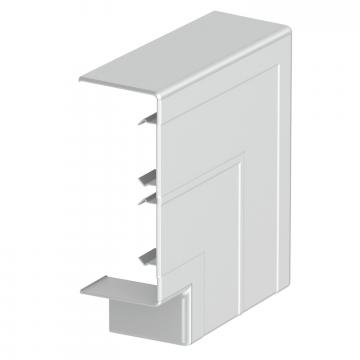

Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53130	GK-FH53130AL	6113274	Kus	1 Kus

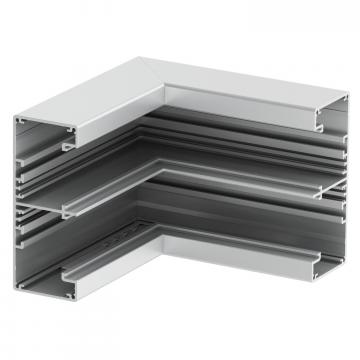

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53130	GA-IS53130EL	6112523	Kus	1 Kus

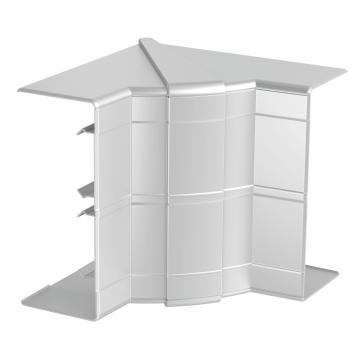

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130	GK-IH53130AL	6113254	Kus	1 Kus

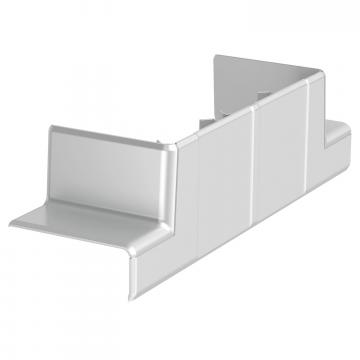

Adaptérový díl T, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130	GK-TR53130AL	6113304	Kus	1 Kus

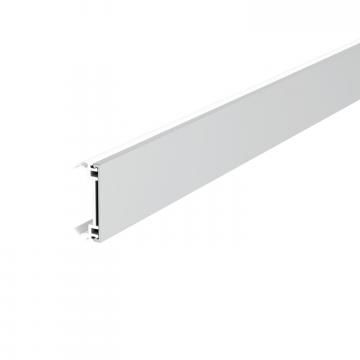

Vrchní díl, pro kanál pro vestavbu přístrojů Rapid 45-2	GA-OT45EL	6112413	m	2 m

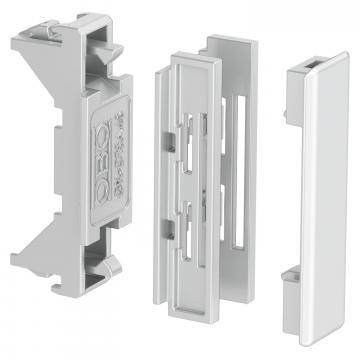

Kryt spojů – vrchní díl	GK-OTSA45AL	6113034	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
