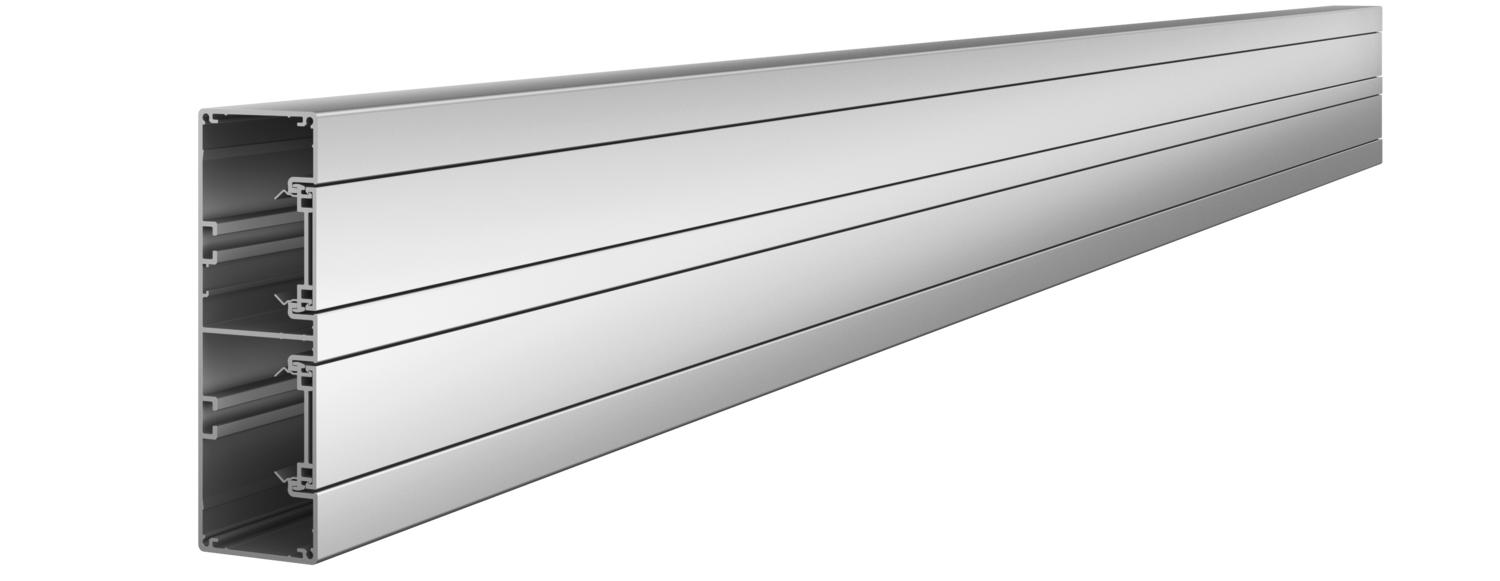

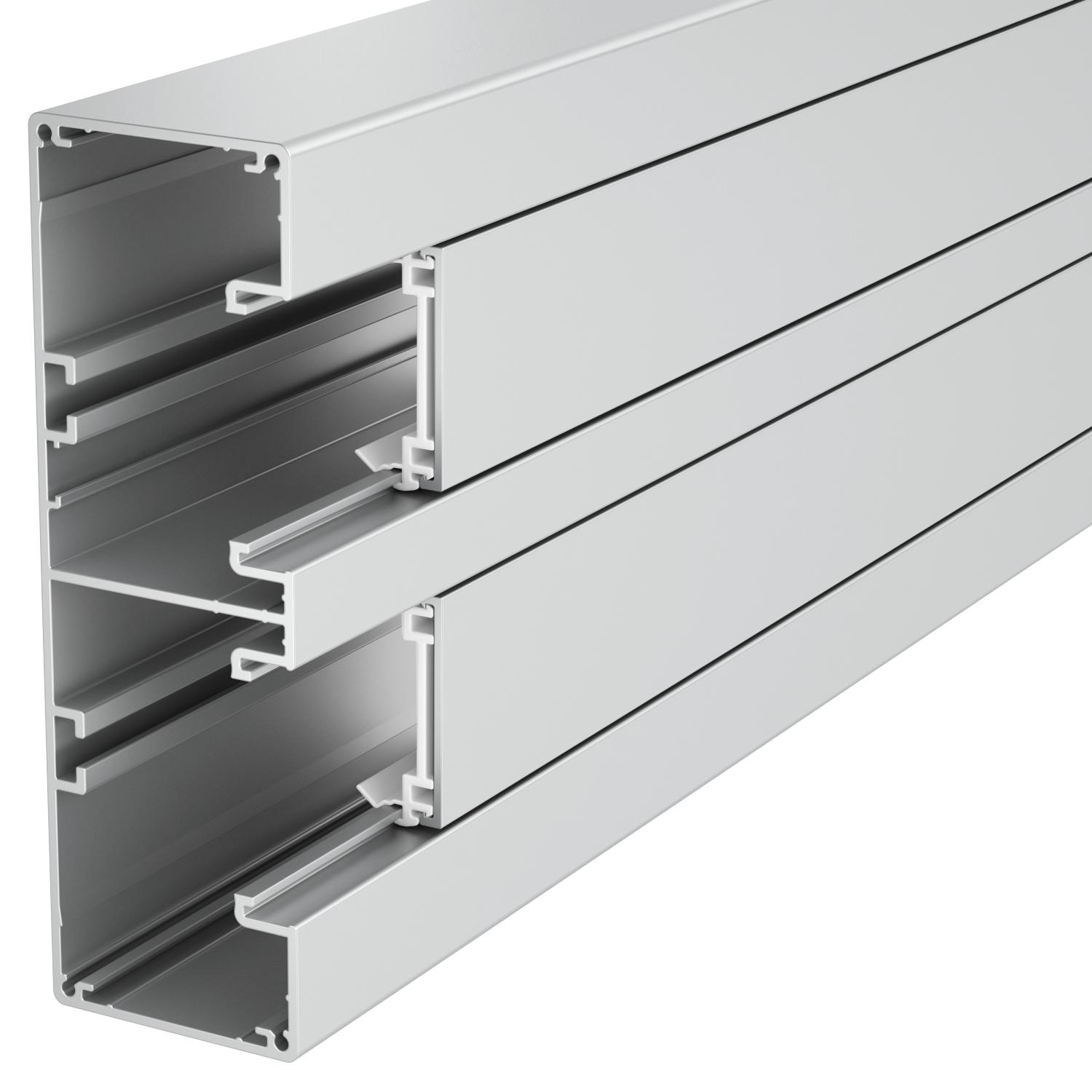

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 165, výška kanálu 53
Obj. č. 6112603 | EAN 4012196418534
- Popis výrobku
-
Popis výrobkuKompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.
-
- Technické údaje
-
Technické údaje

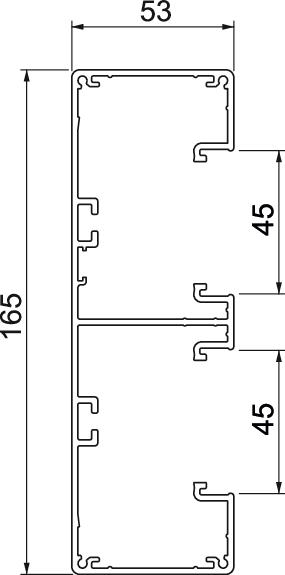

Antibakteriální úprava Ne Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 42,766 kg CO₂e / 1 metr Délka 2000 mm Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Hliník Montážní děrování ve dně Ne Ochranná fólie Ano Počet nasaditelných přepážek 2 Počet vrchních dílů 2 Povrch Eloxováno Provedení zadní stěny (vnitřní strana) Průchozí profil C Rozměr 53x165x2000 Šířka 165 mm Šířka vrchního dílu 45 mm Šířka vrchního dílu 2 45 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -15 °C Užitečný průřez 6600 mm² Vrchní díl je součástí dodávky Ano Výška 53 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GA-53165EL / 6112603 , 0.22MB , pdfEU prohlášení o shodě GA-53165EL / 6112603 , 0.15MB , pdfUK - Prohlášení shody GA-53165EL / 6112603 , 0.14MB , pdfSchvalovací značka Povolení značky VDE Rapid 45-2 GA , 0.20MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty

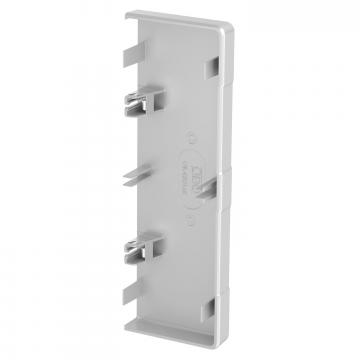

Kanálová spojka a kryt spojů

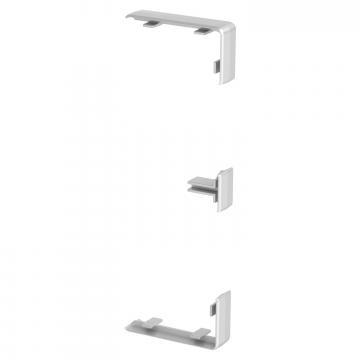

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53165
Přepážka GK-TW53

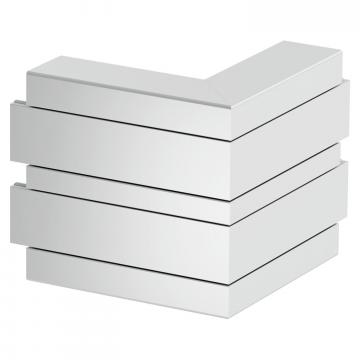

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53165

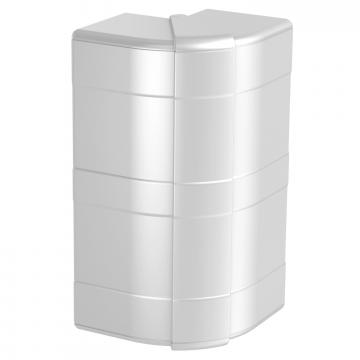

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53165

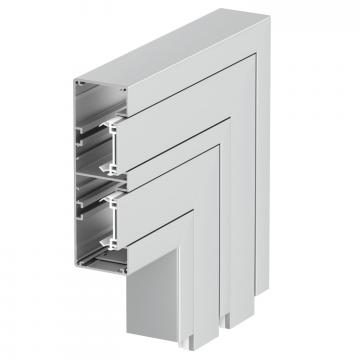

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53165

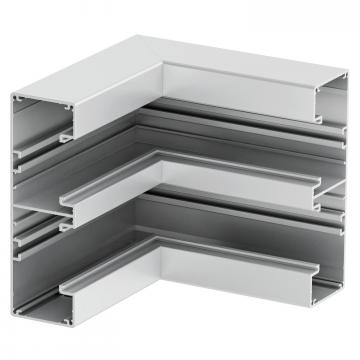

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53165

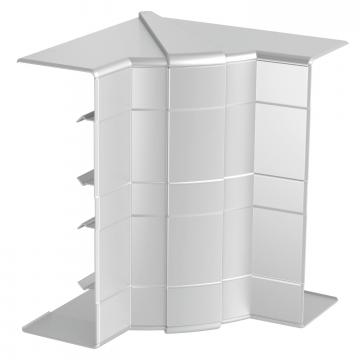

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53165

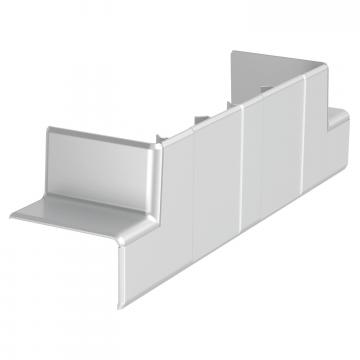

Adaptérový díl T, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53165
Vrchní díl, pro kanál pro vestavbu přístrojů Rapid 45-2
Kryt spojů – vrchní díl
Úhlová zástrčka pro připojení ochranného vodiče
