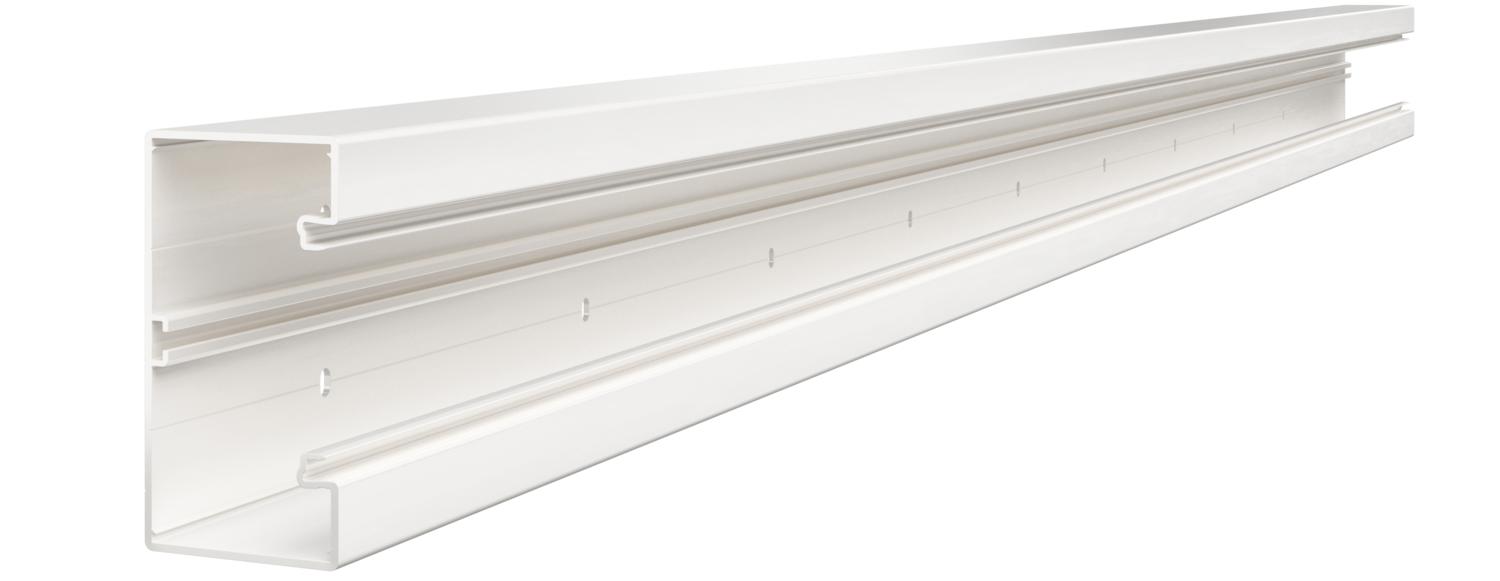

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70, bezhalogenový 2000 | čistě bílá; RAL 9010

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70, bezhalogenový

Obj. č. 6114200 | EAN 4012196450824

Obj. č. / Typ	6114200 / GKH-70130RW

Délka	2000 mm

Barva	čistě bílá; RAL 9010

Popis výrobku

Popis výrobku

Kanál pro vestavbu přístrojů GKH z bezhalogenového PC/ABS vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GKH je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek.

Vrchní díl se musí objednat samostatně.
Vrchní díly je nutno objednat zvlášť.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	čistě bílá; RAL 9010
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	7,219 kg CO₂e / 1 metr
Délka	2000 mm
Děrování dna	s děrováním dna
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ano
Materiál	Polykarbonát / akrylnitrilbutadienstyrol
Montážní děrování ve dně	Ano
Ochranná fólie	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1

Provedení zadní stěny (vnitřní strana)	Průchozí profil C

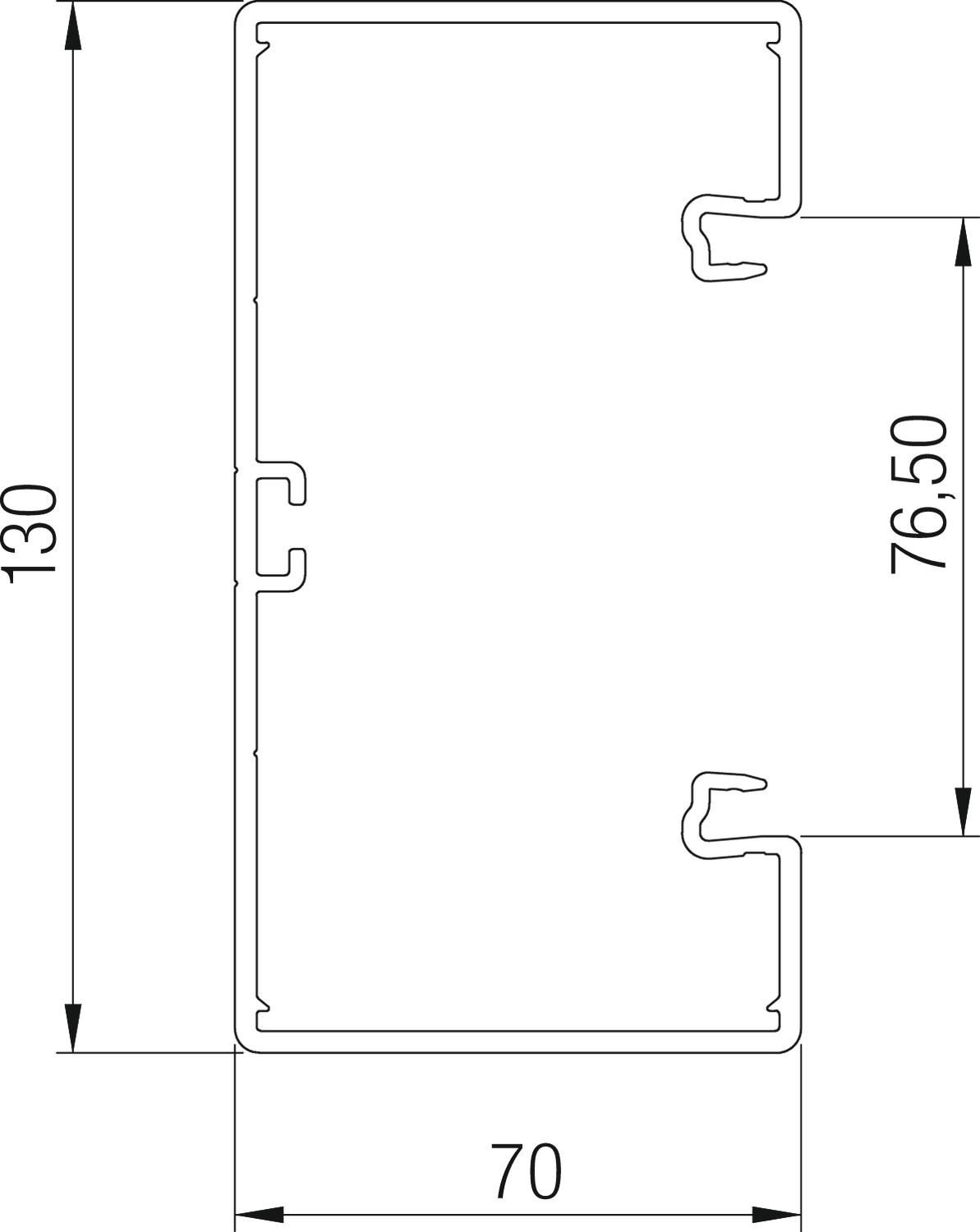

Rozměr	70x130x2000
Šířka	130 mm
Šířka vrchního dílu	76,5 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK08
symetrický	Ano
Teplotní rozsah použití, max.	90 °C
Teplotní rozsah použití, min.	-15 °C
Užitečný průřez	7600 mm²
Vrchní díl je součástí dodávky	Ne
Výška	70 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GKH-70130RW	2000 mm	čistě bílá; RAL 9010	6114200	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu, hladký	GKH-OTGRW	6114210	m	2 m

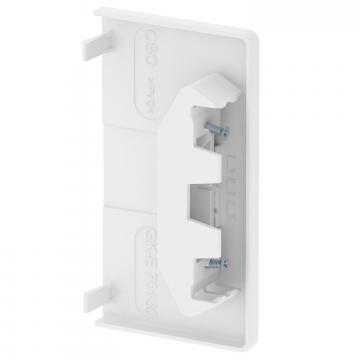

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70130	GKH-E70130RW	6114280	Kus	1 Kus
Přepážka GKH-TW70	GKH-TW70	6114290	m	2 m

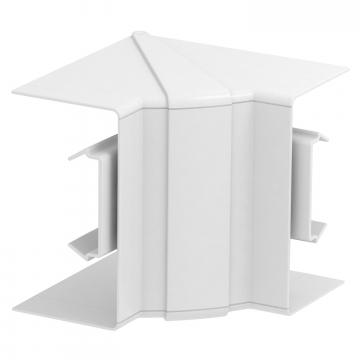

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130	GK-IH70130RW	6274440	Kus	1 Kus

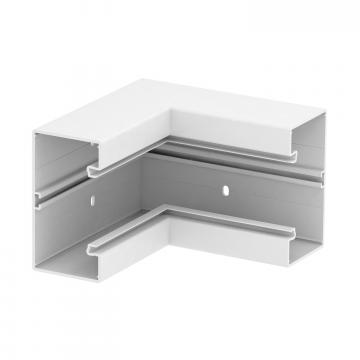

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70130	GKH-I70130RW	6114260	Kus	1 Kus

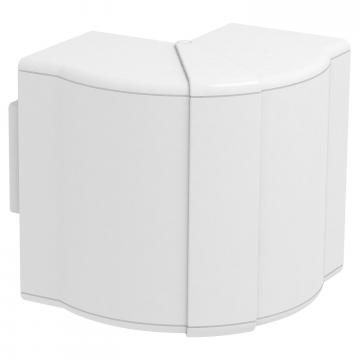

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130	GK-AH70130RW	6274410	Kus	1 Kus

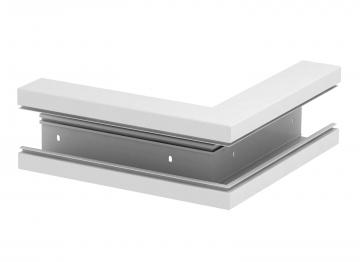

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70130	GKH-A70130RW	6114220	Kus	1 Kus
Vrchní díl vnějšího rohu, hladký	GKH-OTGARW	6114230	Kus	1 Kus

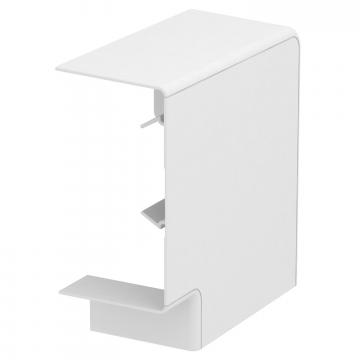

Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130	GK-FH70130RW	6274420	Kus	1 Kus

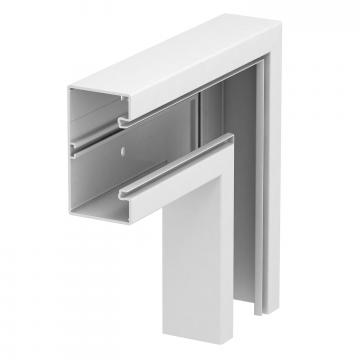

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70130	GKH-F70130RW	6114240	Kus	1 Kus
Vrchní díl plochého rohu, hladký	GKH-OTGFRW	6114250	Kus	1 Kus

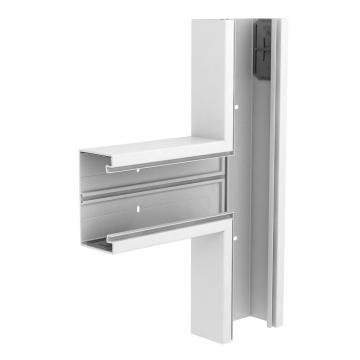

Díl T, pro kanál pro vestavbu přístrojů Rapid 80 typu GKH-70130	GKH-T70130RW	6114270	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
