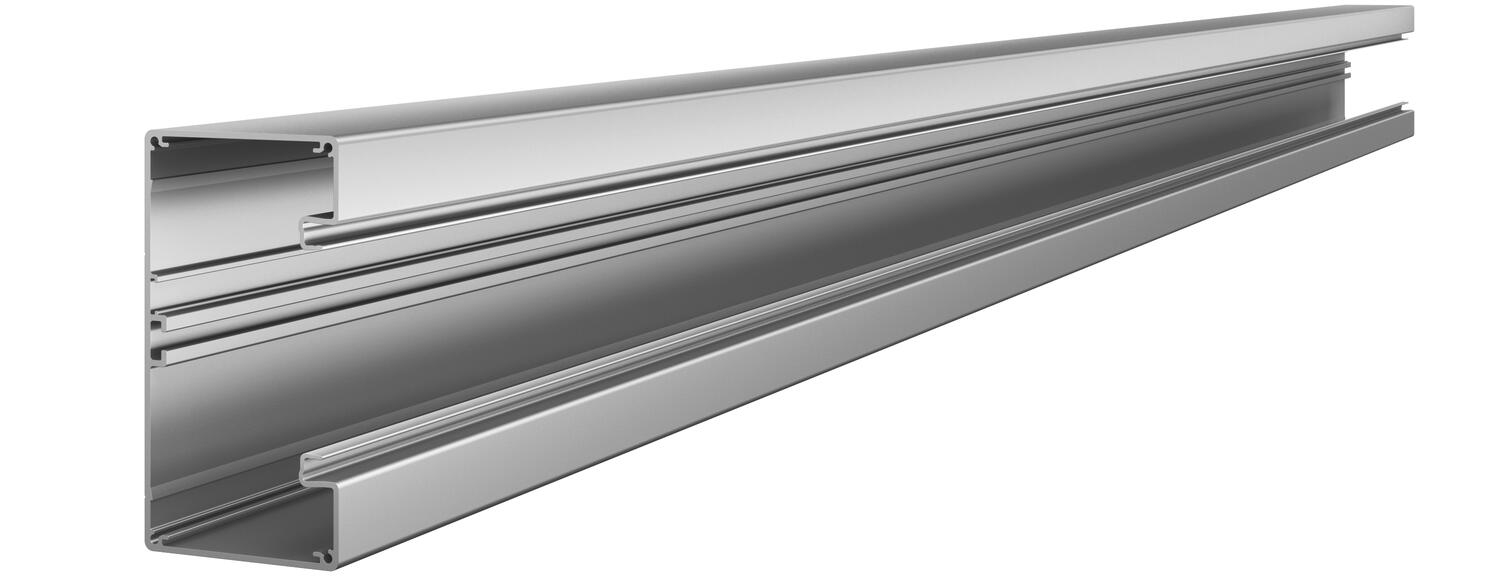

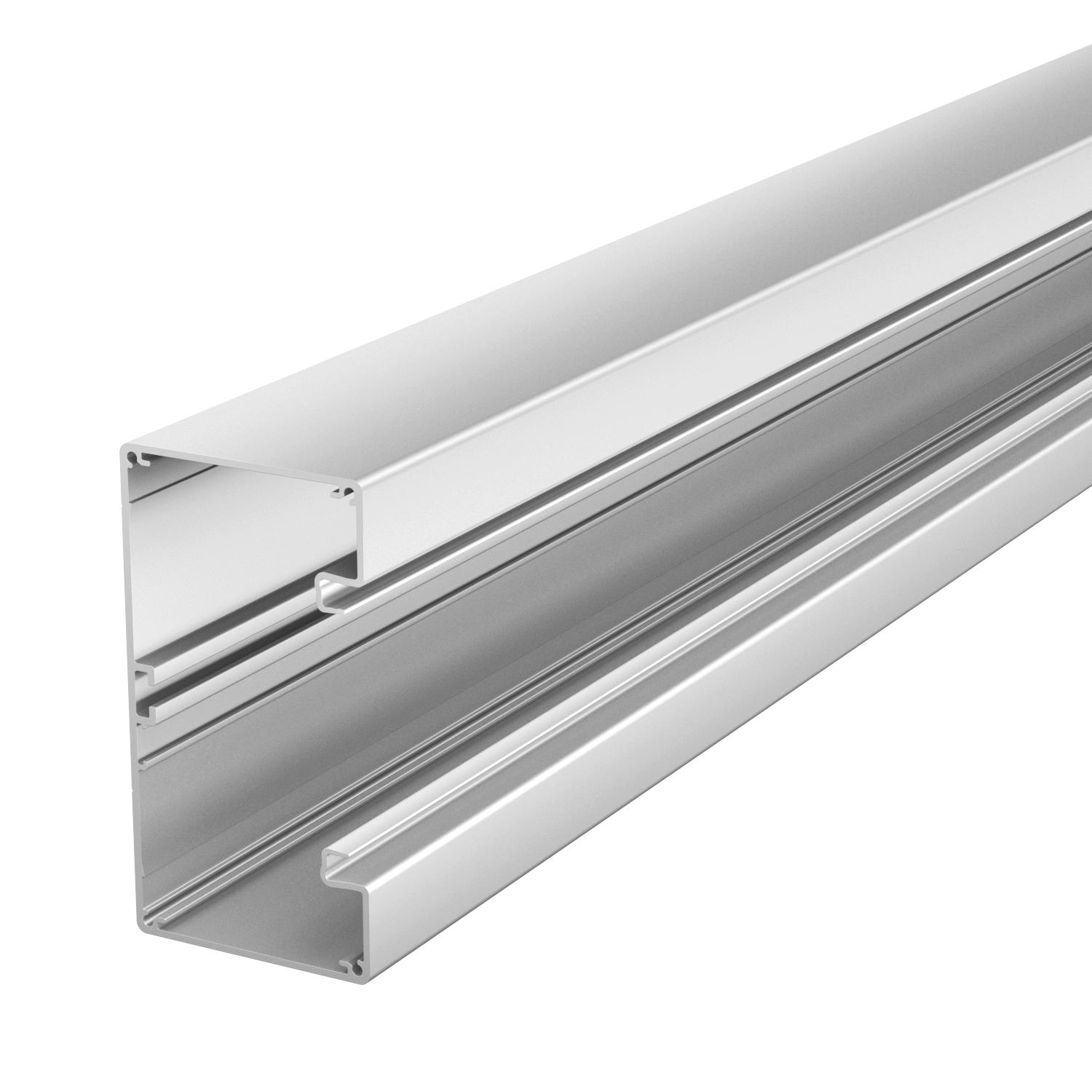

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70, symetrický 2000

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70, symetrický

Obj. č. 6279303 | EAN 4012195768401

Obj. č. / Typ

Délka	2000 mm

Popis výrobku

Popis výrobku

Kanál pro vestavbu přístrojů bez děrování dna vhodný pro přímou montáž na stěnu nebo na konzoly. Nadměrné délky kanálových spodních a horních dílů až do 6000 mm , jakož i jiné barvy RAL mohou být realizovány na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze zabránit mírným rozdílům barevného odstínu, které jsou způsobeny rozptylem podmíněným materiálem a technologií (podle normy DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Bez obsahu halogenů	Ano
CO₂ stopa (GWP) od kolébky po bránu	28,269 kg CO₂e / 1 metr
Délka	2000 mm
Děrování dna	bez děrování dna
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Hliník
Montážní děrování ve dně	Ne
Ochranná fólie	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1
Povrch	Eloxováno

Provedení zadní stěny (vnitřní strana)	Průchozí profil C

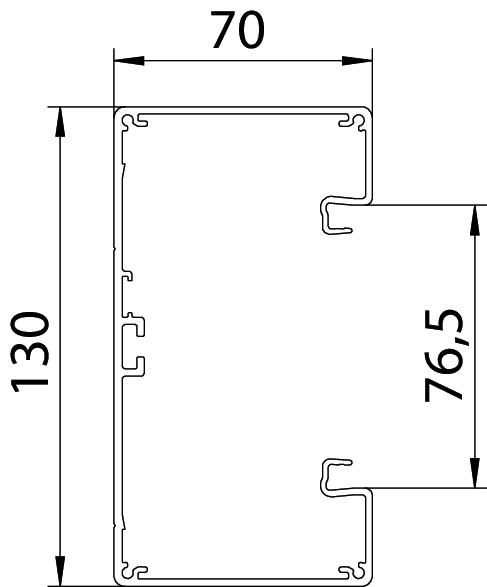

Rozměr	70x130x2000
Šířka	130 mm
Šířka vrchního dílu	76,5 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK10
symetrický	Ano
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-25 °C
Užitečný průřez	6480 mm²
Vrchní díl je součástí dodávky	Ne
Výška	70 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
GA-S70130RW	2000 mm	6279300	m	2 m
GA-S70130EL	2000 mm	6279303	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Spojka GA-KUP70	GA-KUP70	6279701	B. j.	1 B. j.
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu z hliníku	GA-OTEL	6279723	m	2 m
Zaklapávací spona RKV3V	RKV3V	6288700	Kus	20 Kus

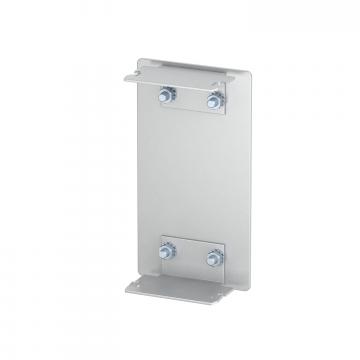

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-70130	GA-E70130EL	6279373	Kus	1 Kus
Přepážka GA-TW70	GA-TW70	6279711	m	2 m

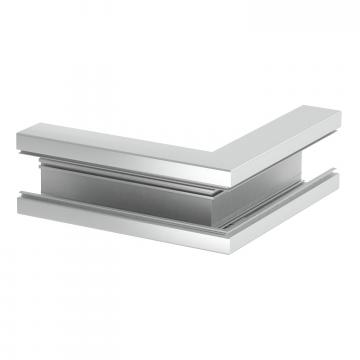

Vnější roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-S70130	GA-SA70130EL	6279313	Kus	1 Kus
Vrchní díl vnějšího rohu z hliníku	GA-OTAEL	6279727	Kus	1 Kus
Vrchní díl plochého rohu, hliník	GA-OTFEL	6279736	Kus	1 Kus

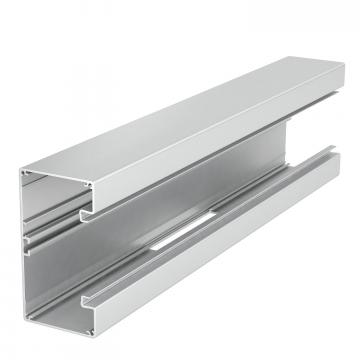

Díl T, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-S70130	GA-ST70130EL	6279363	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
