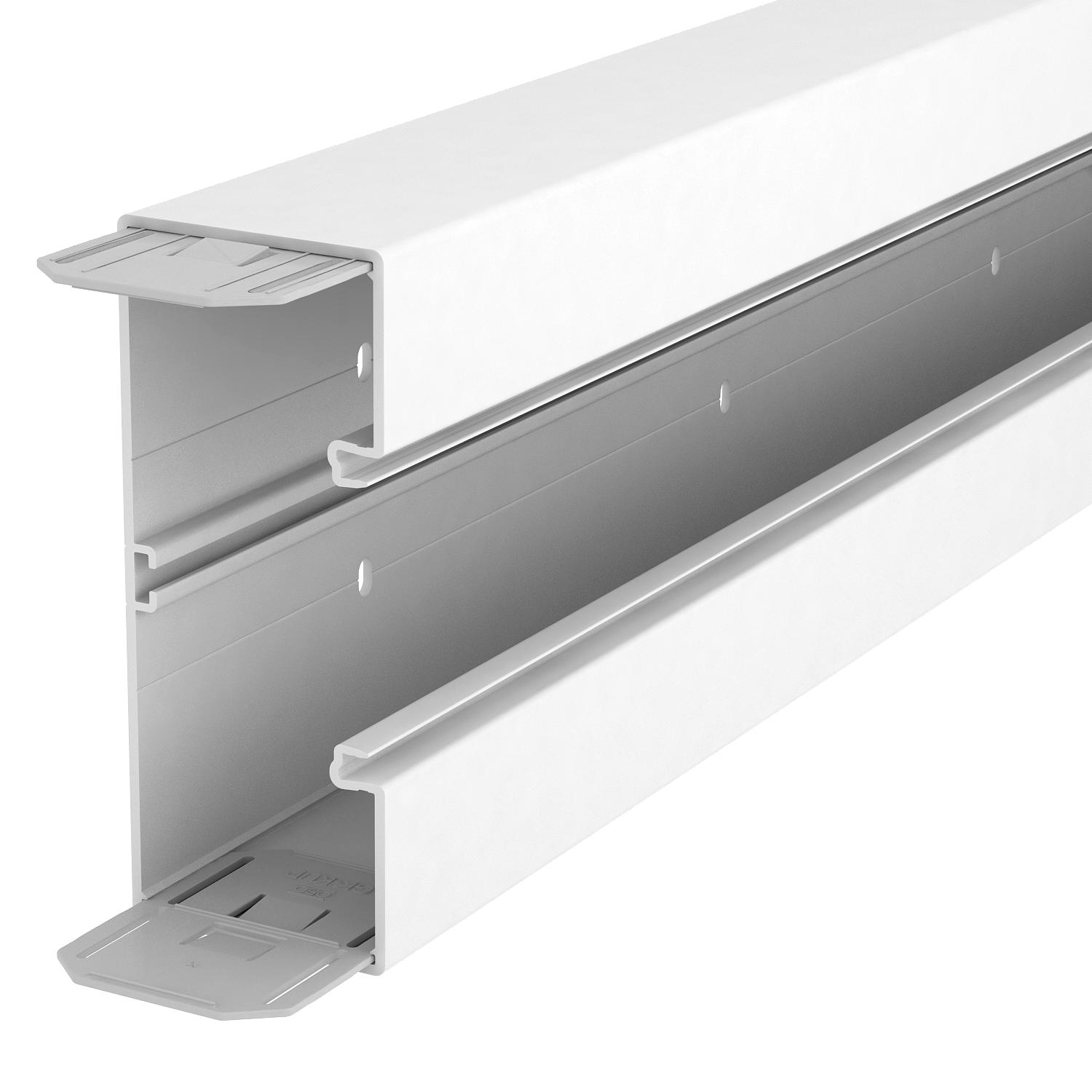

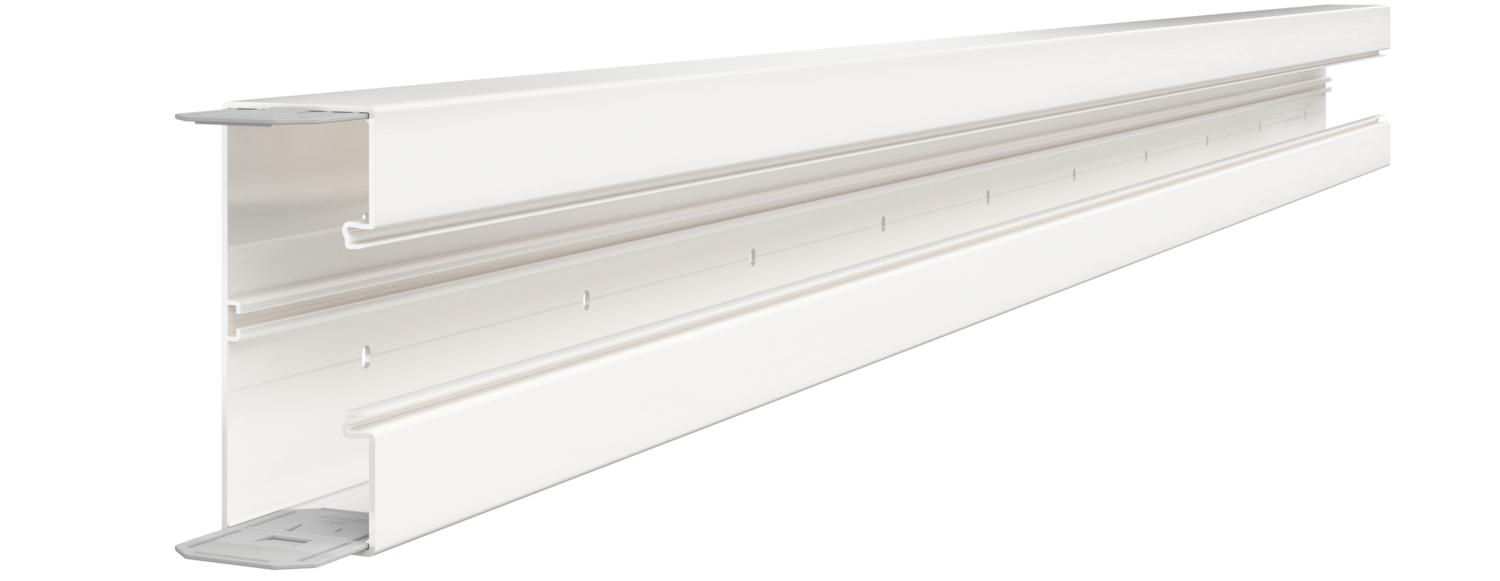

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70
Obj. č. 6274700 | EAN 4012195657040
- Popis výrobku
-
Popis výrobkuKanál pro vestavbu přístrojů GK z bezolovnatého polyvinylchloridu, vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GK je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek. Vrchní díl se musí objednat samostatně.
Vrchní díl se musí objednat samostatně.
-
- Technické údaje
-
Technické údaje

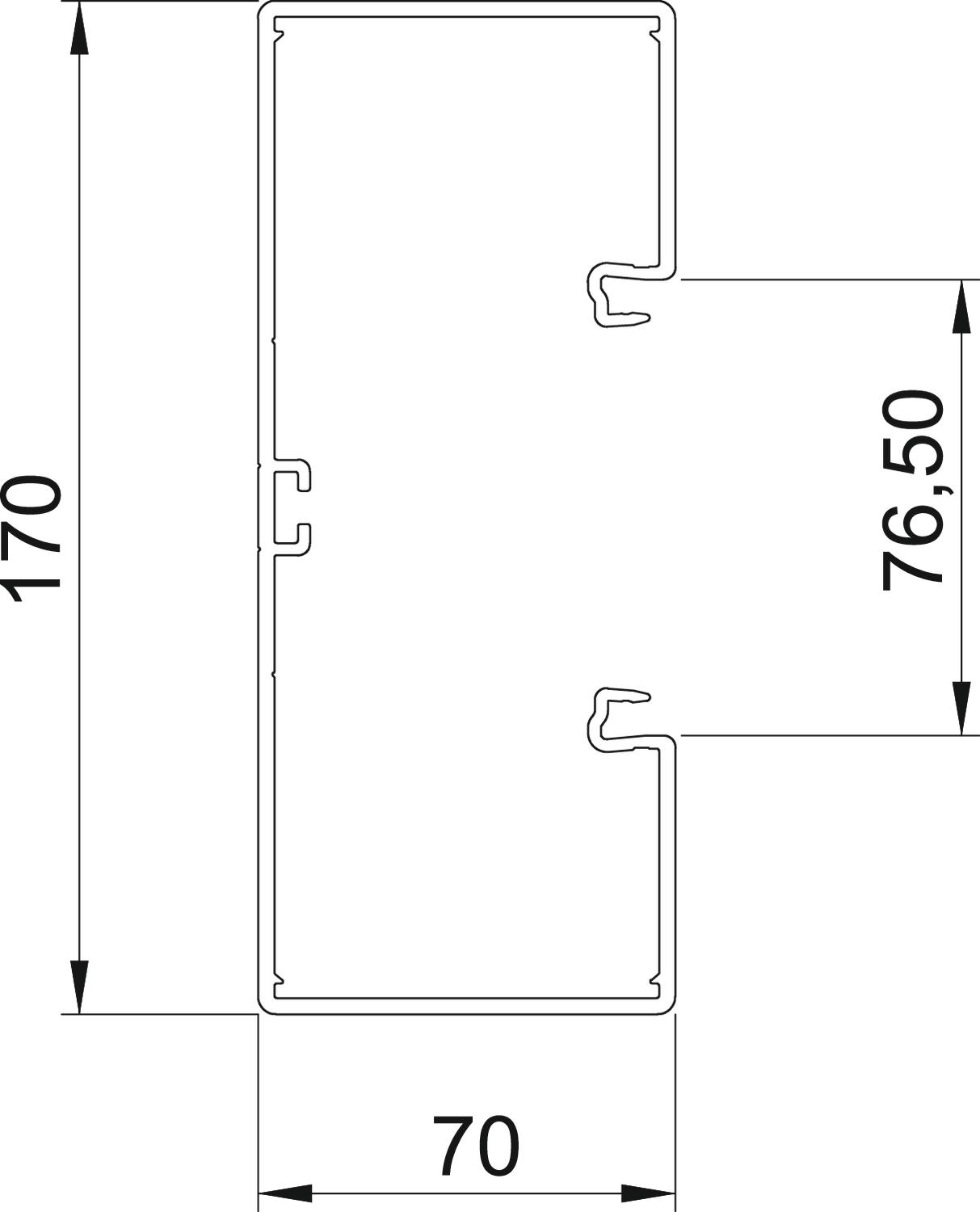

Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ne CO₂ stopa (GWP) od kolébky po bránu 2,922 kg CO₂e / 1 metr Délka 2000 mm Děrování dna s děrováním dna Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ano Materiál Polyvinylchlorid Montážní děrování ve dně Ano Ochranná fólie Ano Počet nasaditelných přepážek 1 Počet vrchních dílů 1 Provedení zadní stěny (vnitřní strana) Průchozí profil C Rozměr 70x170x2000 Šířka 170 mm Šířka vrchního dílu 76,5 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK08 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -15 °C Užitečný průřez 10100 mm² Vrchní díl je součástí dodávky Ne Výška 70 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GK-70170RW / 6274700 , 0.25MB , pdfEU prohlášení o shodě GK-70170RW / 6274700 , 0.16MB , pdfUK - Prohlášení shody GK-70170RW / 6274700 , 0.14MB , pdfREACH Prohlášení o shodě GK-70170RW / 6274700 , 0.12MB , pdfRoHS Prohlášení o shodě GK-70170RW / 6274700 , 0.12MB , pdfPomůcka pro výběr Přehled kanálu pro vestavbu přístrojů Rapid 80, plast , 2.00MB , pdfBezpečnostní list Údaje o materiálu PVC , 0.02MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Přístrojová krabice 71GD6, jednoduchá
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z plastu, hladký

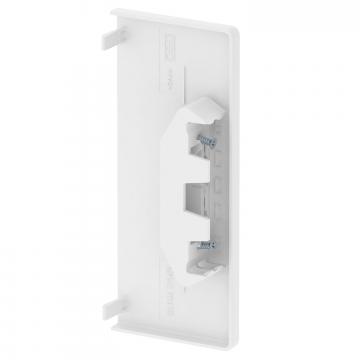

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170
Přepážka GK-TW70

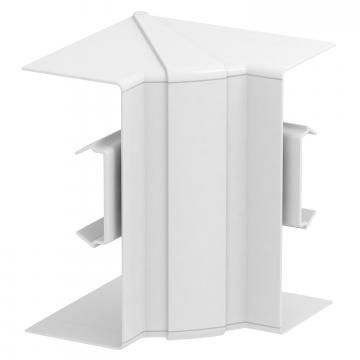

Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170

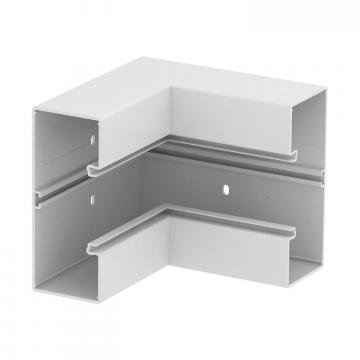

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170

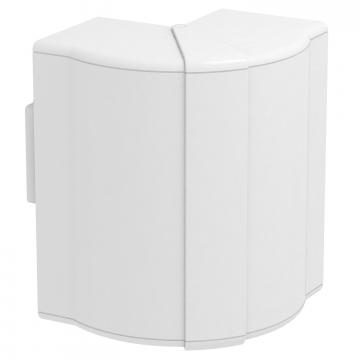

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170

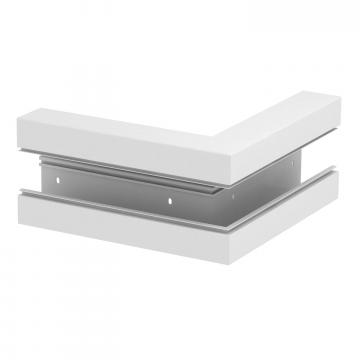

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170
Vrchní díl vnějšího rohu z plastu, hladký

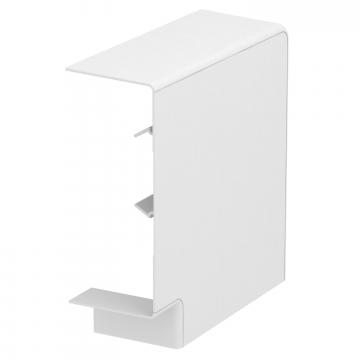

Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70170

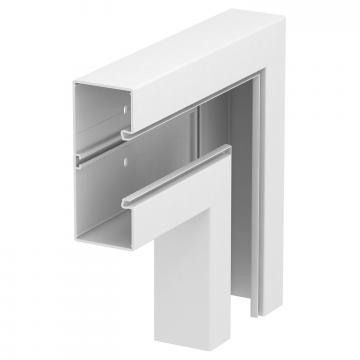

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170
Vrchní díl plochého rohu plastový, hladký

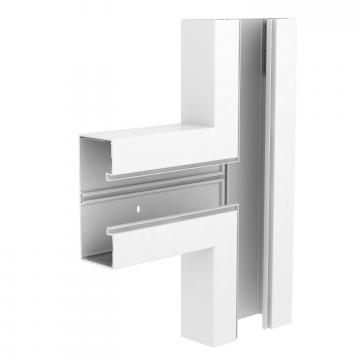

Díl T, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70170
