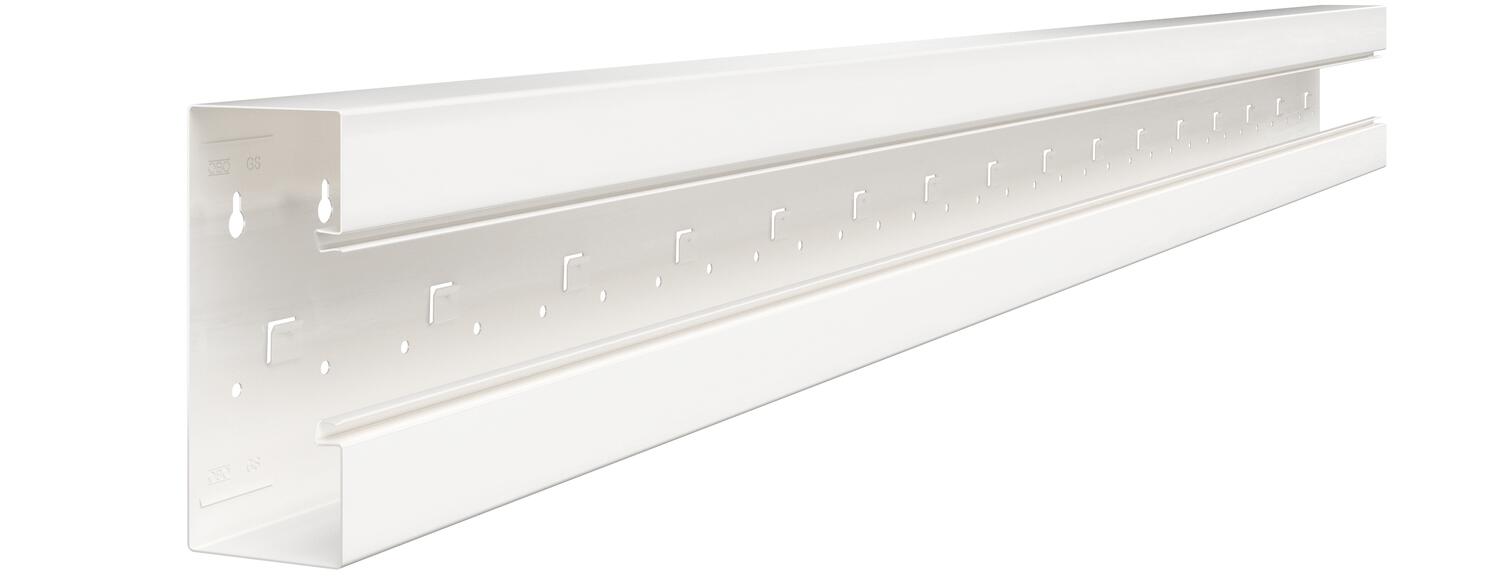

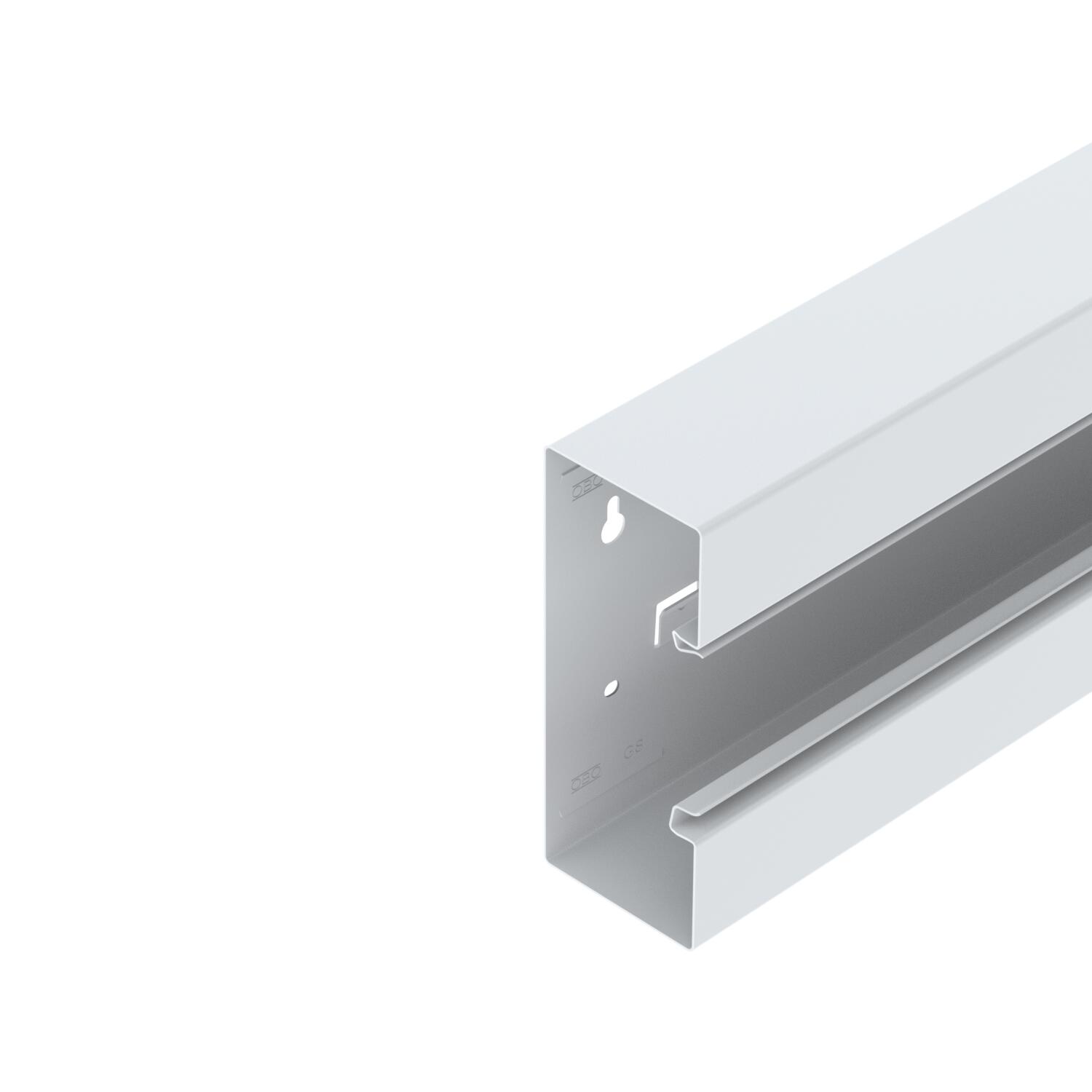

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 70, symetrický
Obj. č. 6277600 | EAN 4012195662174
- Popis výrobku
-

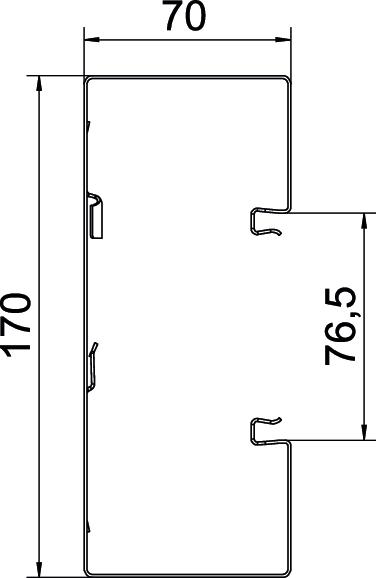

Popis výrobkuKanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.
Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 0,236 kg CO₂e / 1 metr Délka 2000 mm Děrování dna s děrováním dna Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Ocel Montážní děrování ve dně Ano Ochranná fólie Ano Počet nasaditelných přepážek 1 Počet vrchních dílů 1 Provedení zadní stěny (vnitřní strana) S naklapávacími špičkami Rozměr 70x170x2000 Šířka 170 mm Šířka vrchního dílu 76,5 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -25 °C Užitečný průřez 10010 mm² Vrchní díl je součástí dodávky Ne Výška 70 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GS-S70170RW / 6277600 , 0.18MB , pdfEU prohlášení o shodě GS-S70170RW / 6277600 , 0.16MB , pdfUK - Prohlášení shody GS-S70170RW / 6277600 , 0.14MB , pdfREACH Prohlášení o shodě GS-S70170RW / 6277600 , 0.12MB , pdfRoHS Prohlášení o shodě GS-S70170RW / 6277600 , 0.12MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Spojka GS-KUP70
Přístrojová krabice 71GD6, jednoduchá
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z ocelového plechu
Zaklapávací spona RKV3V
Kryt spojů, výška kanálu 70 mm
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-70170
Přepážka GS-TW70

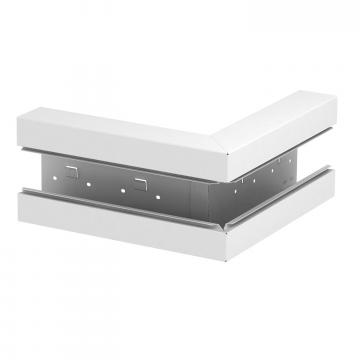

Vnější roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-S70170
Vrchní díl vnějšího rohu, ocelový plech

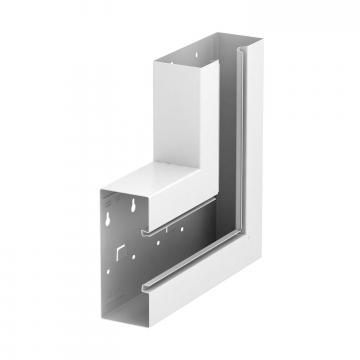

Plochý roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-S70170
Vrchní díl plochého rohu ocelový

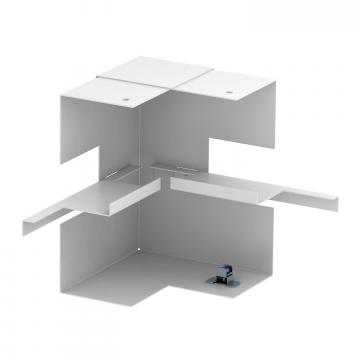

Vnitřní roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-S70170

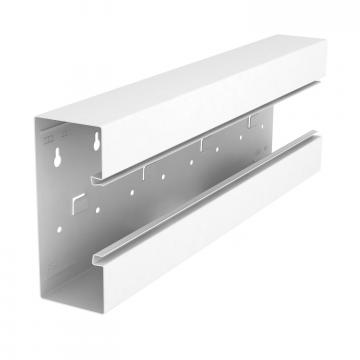

Díl T, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-S70170
