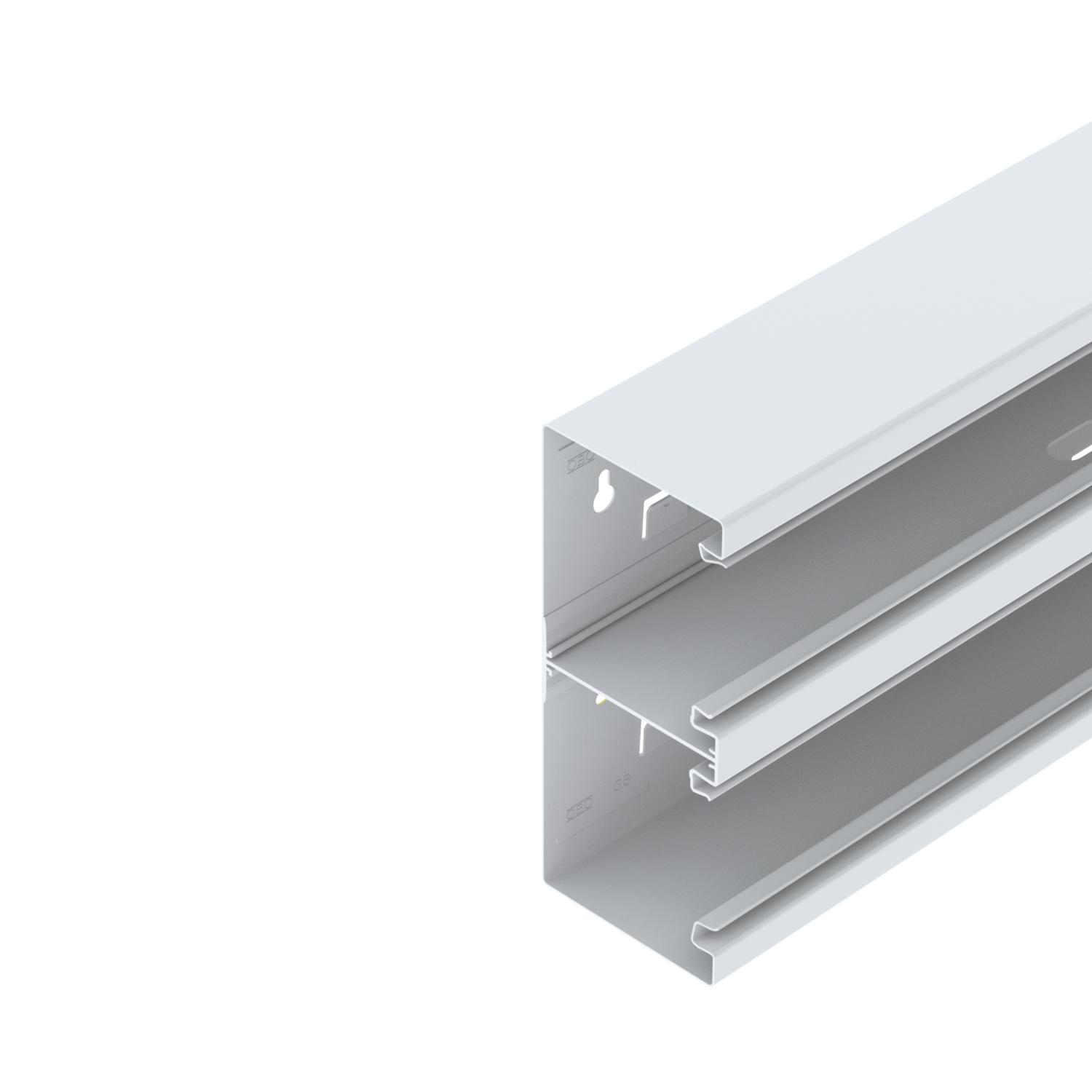

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 210, výška kanálu 90, symetrický, dvojitý
Obj. č. 6278500 | EAN 4012195666097
- Popis výrobku
-
Popis výrobkuKanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.
Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 21,306 kg CO₂e / 1 metr Délka 2000 mm Děrování dna s děrováním dna Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Ocel Montážní děrování ve dně Ano Ochranná fólie Ano Počet nasaditelných přepážek 2 Počet vrchních dílů 2 Provedení zadní stěny (vnitřní strana) S naklapávacími špičkami Rozměr 90x210x2000 Šířka 210 mm Šířka vrchního dílu 76,5 mm Šířka vrchního dílu 2 76,5 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -25 °C Užitečný průřez 16205 mm² Vrchní díl je součástí dodávky Ne Výška 90 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GS-D90210RW / 6278500 , 0.20MB , pdfEU prohlášení o shodě GS-D90210RW / 6278500 , 0.16MB , pdfUK - Prohlášení shody GS-D90210RW / 6278500 , 0.14MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Spojka GS-KUP90
Přístrojová krabice 71GD6, jednoduchá
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z ocelového plechu
Zaklapávací spona RKV3V
Kryt spojů, výška kanálu 90 mm
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-90210
Přepážka GS-TW90

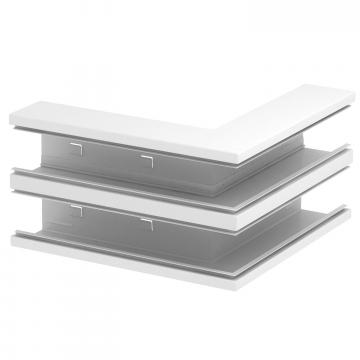

Vnější roh, symetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210
Vrchní díl vnějšího rohu, ocelový plech

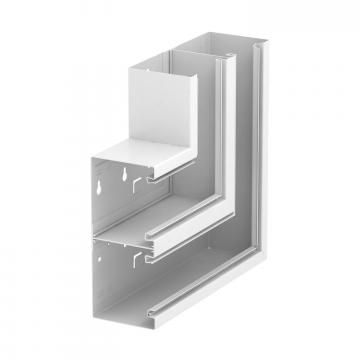

Plochý roh, symetrický, stoupající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210

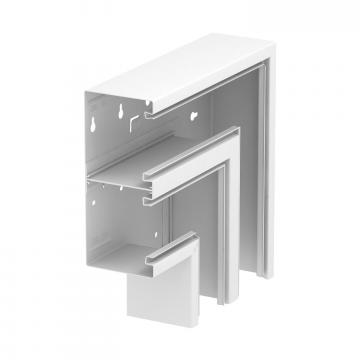

Plochý roh, symetrický, klesající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210
Vrchní díl plochého rohu ocelový

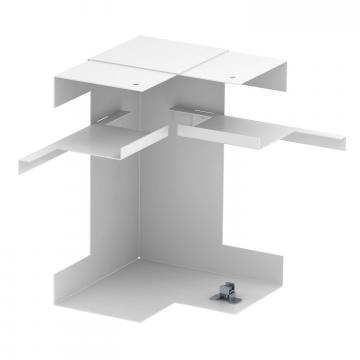

Vnitřní roh, symetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210

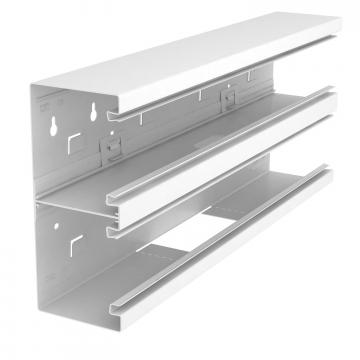

Díl T, symetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90210
