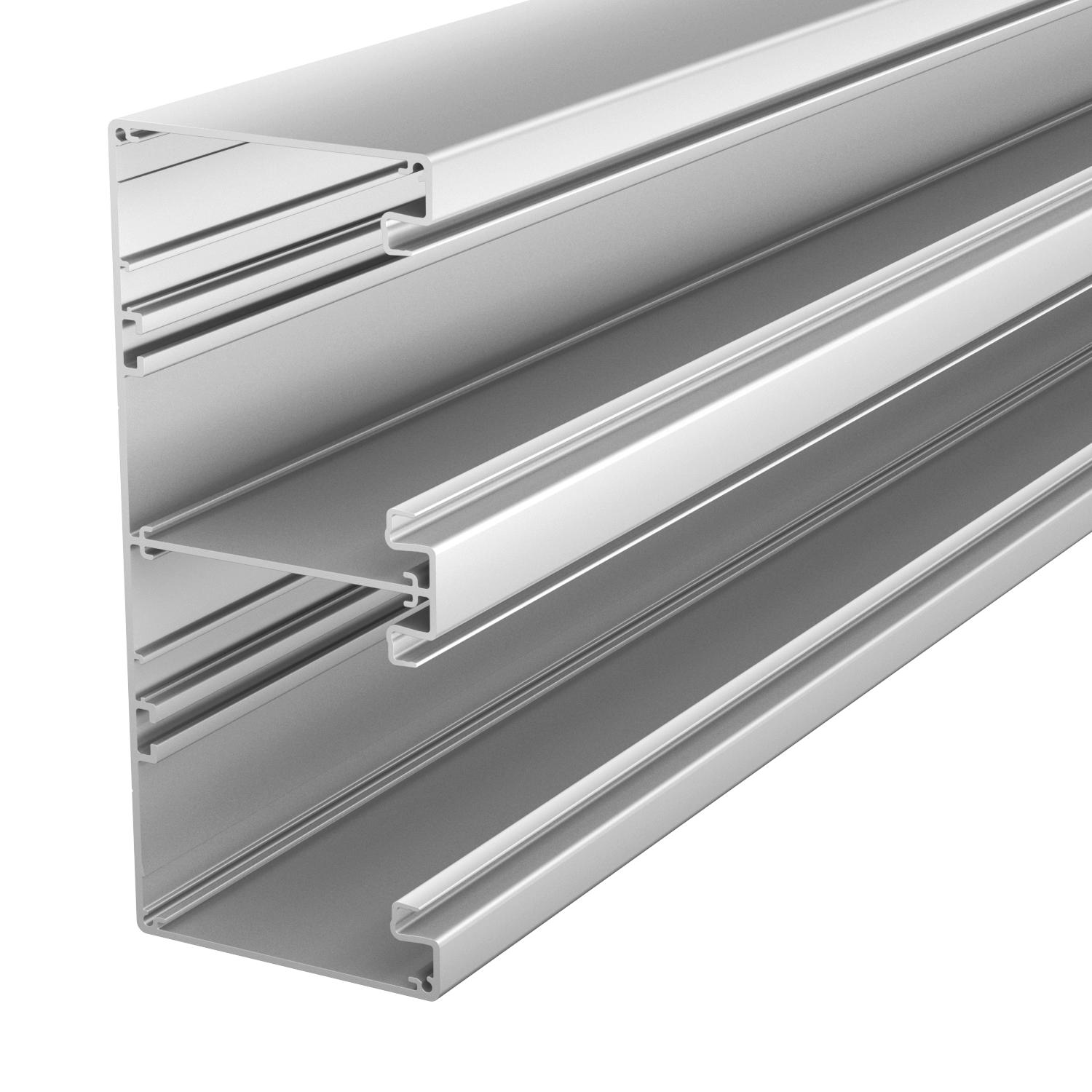

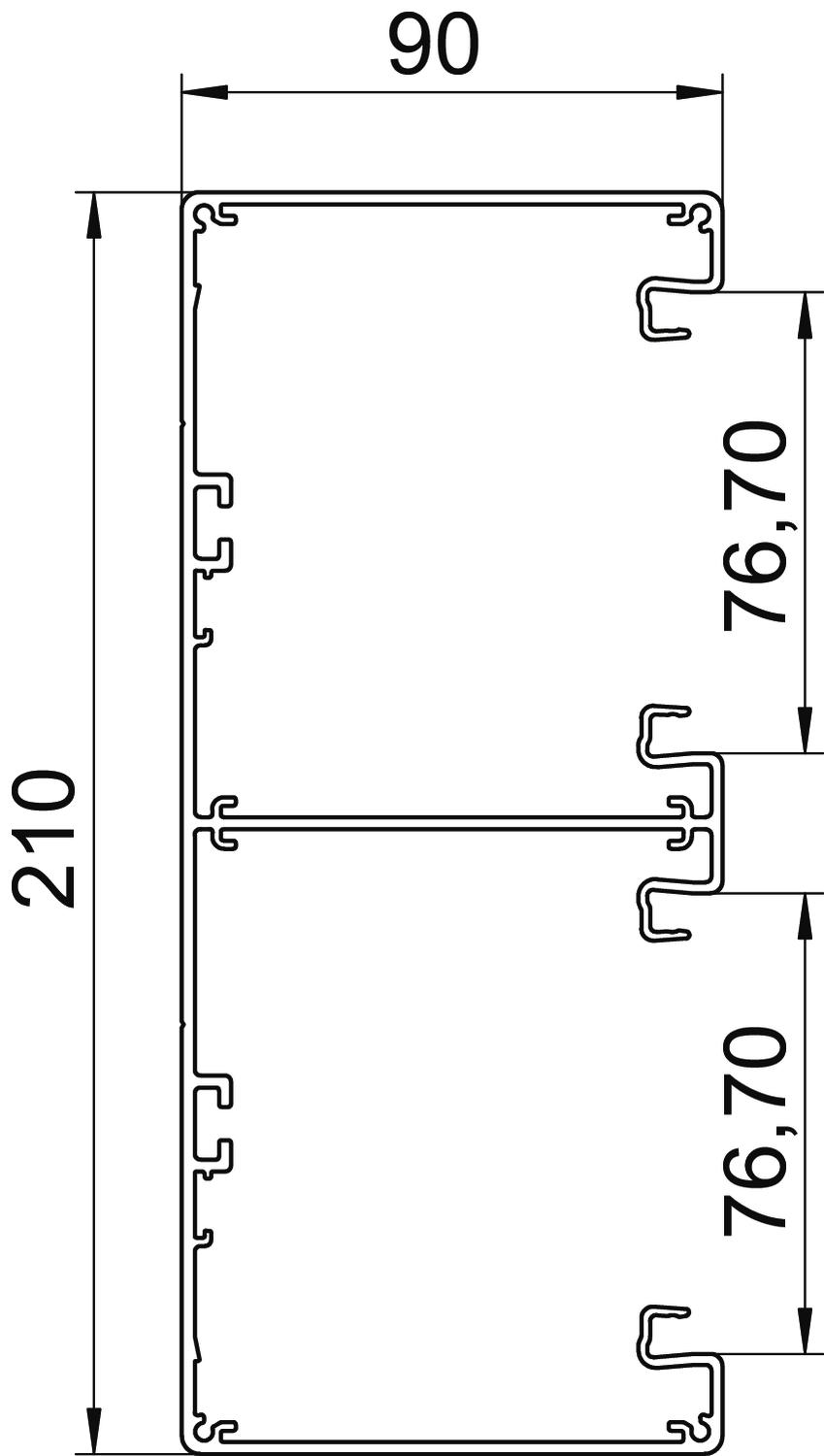

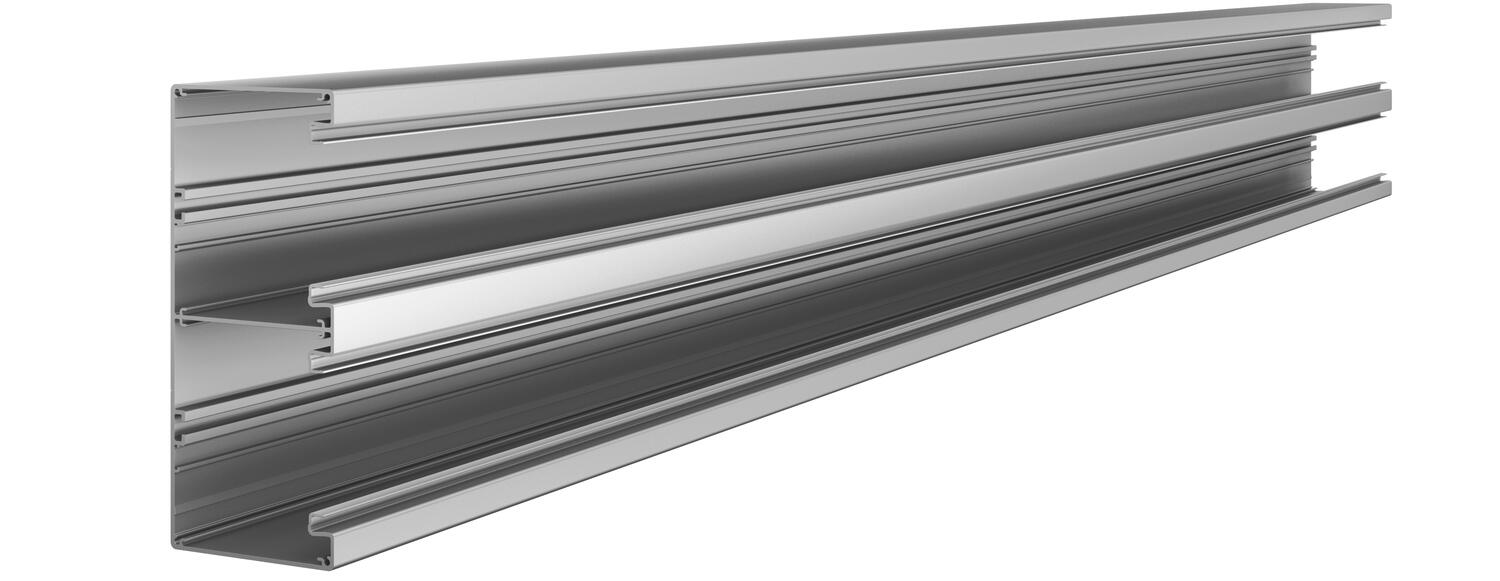

Kanál pro vestavbu přístrojů Rapid 80, symetrický, dvojitý, šířka kanálu 210, výška kanálu 90
Obj. č. 6279603 | EAN 4012195769507
- Popis výrobku
-
Popis výrobkuKanál pro vestavbu přístrojů bez děrování dna vhodný pro přímou montáž na stěnu nebo na konzoly. Nadměrné délky kanálových spodních a horních dílů až do 6000 mm , jakož i jiné barvy RAL mohou být realizovány na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze zabránit mírným rozdílům barevného odstínu, které jsou způsobeny rozptylem podmíněným materiálem a technologií (podle normy DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Bez obsahu halogenů Ano CO₂ stopa (GWP) od kolébky po bránu 48,715 kg CO₂e / 1 metr Délka 2000 mm Děrování dna bez děrování dna Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Hliník Montážní děrování ve dně Ne Ochranná fólie Ano Počet nasaditelných přepážek 2 Počet vrchních dílů 2 Povrch Eloxováno Provedení zadní stěny (vnitřní strana) Průchozí profil C Rozměr 90x210x2000 Šířka 210 mm Šířka vrchního dílu 76,5 mm Šířka vrchního dílu 2 76,5 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -25 °C Užitečný průřez 14688 mm² Vrchní díl je součástí dodávky Ne Výška 90 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GA-D90210EL / 6279603 , 0.23MB , pdfEU prohlášení o shodě GA-D90210EL / 6279603 , 0.17MB , pdfUK - Prohlášení shody GA-D90210EL / 6279603 , 0.14MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Spojka GA-KUP90
Přístrojová krabice 71GD6, jednoduchá
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE

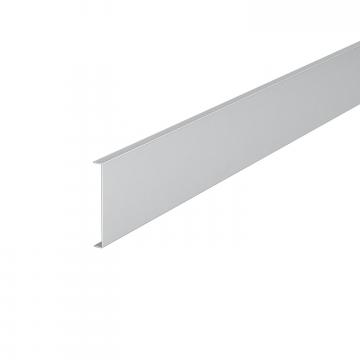

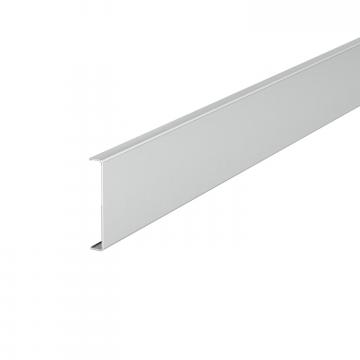

Vrchní díl kanálu z hliníku
Zaklapávací spona RKV3V

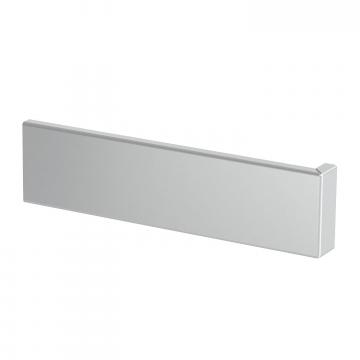

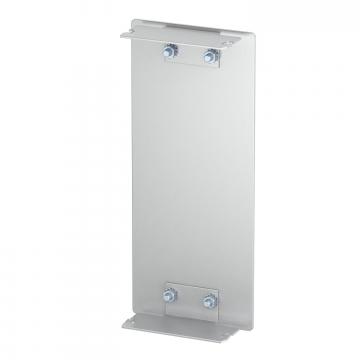

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-90210
Přepážka GA-TW90

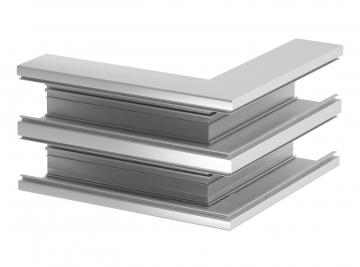

Vnější roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-D90210
Vrchní díl vnějšího rohu z hliníku

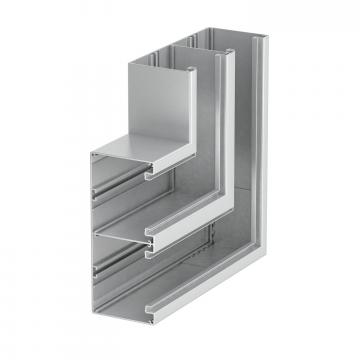

Plochý roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-D90210

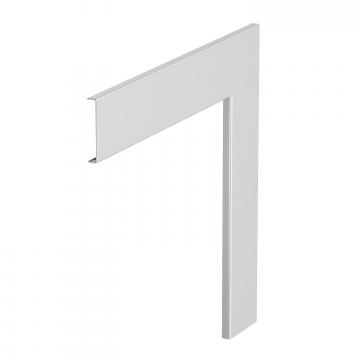

Vrchní díl plochého rohu, hliník

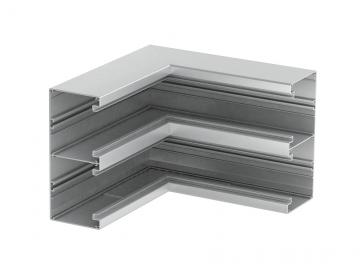

Vnitřní roh, symetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GA-D90210
