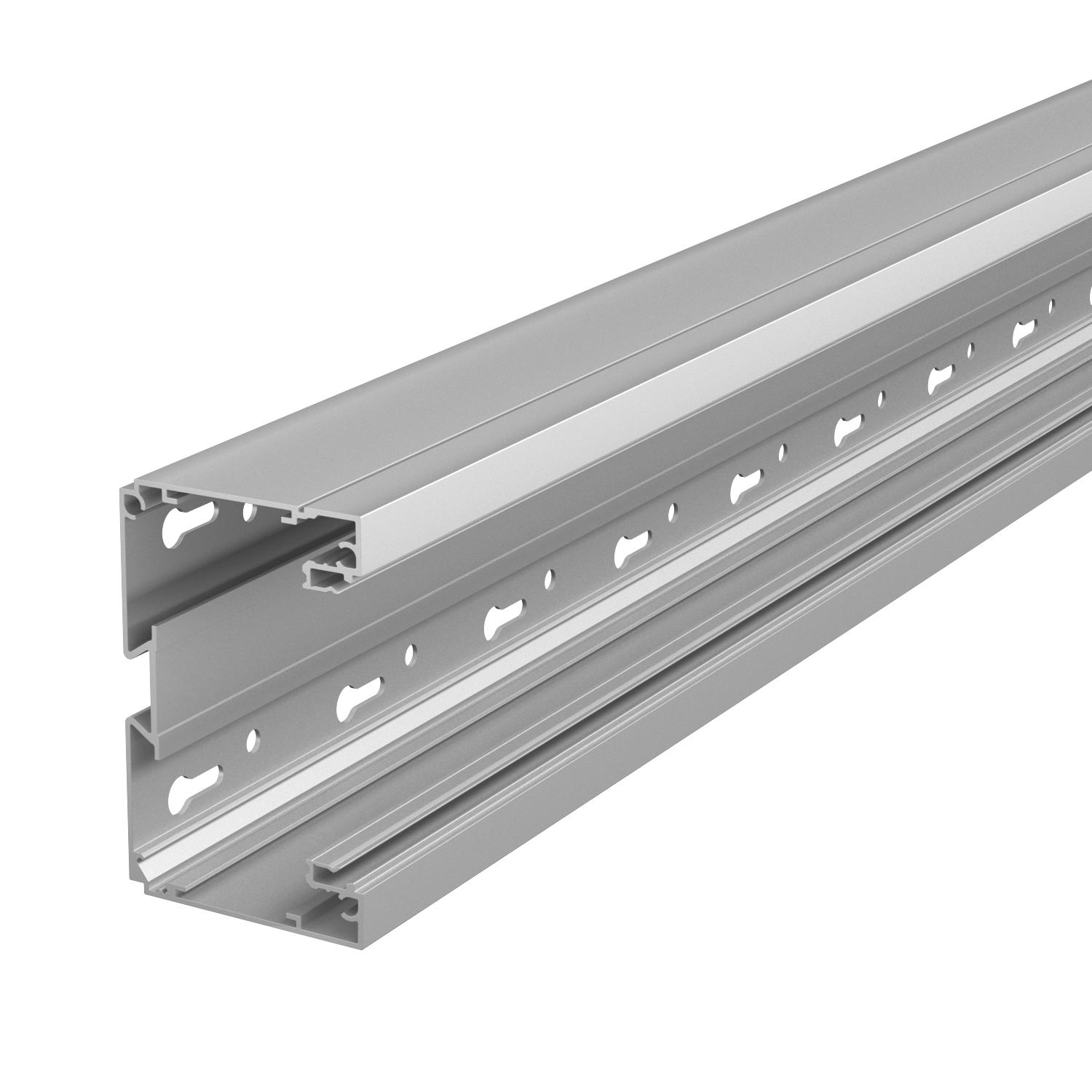

Kanál pro vestavbu přístrojů Signa Style, šířka kanálu 110, výška kanálu 70 2000

Kanál pro vestavbu přístrojů Signa Style, šířka kanálu 110, výška kanálu 70

Obj. č. 6133260 | EAN 4012196735280

Obj. č. / Typ	6133260 / BRA 70110 EL

Délka	2000 mm

Popis výrobku

Popis výrobku

Kanál pro instalaci přístrojů s děrováním dna, vhodný pro přímou montáž na stěnu nebo na konzoly. Jiné barvy RAL lze realizovat na vyžádání. Pohledové plochy kanálů pro vestavbu přístrojů jsou potaženy fólií.
Upozornění: U eloxovaných kanálů pro vestavbu přístrojů a lisovaných dílů z hliníku se nelze vyhnout mírným rozdílům v barevném odstínu, které mohou být způsobeny přípustnými odchylkami na základě materiálu a procesu (podle DIN 17 611). Alternativně Vám doporučujeme nanesení práškové barvy v barevném odstínu RAL 9006 (bílý hliník).

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Bez obsahu halogenů	Ano
Délka	2000 mm
Děrování dna	s děrováním dna
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Hliník
Montážní děrování ve dně	Ano
Ochranná fólie	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1
Povrch	Eloxováno

Provedení zadní stěny (vnitřní strana)	Průchozí DIN lišta

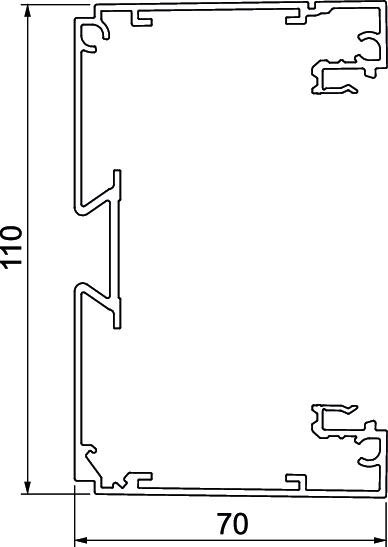

Rozměr	70x110x2000
Šířka	110 mm
Šířka vrchního dílu	80 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK07
symetrický	Ne
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Užitečný průřez	6050 mm²
Vrchní díl je součástí dodávky	Ne
Výška	70 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
BRA 70110 EL	2000 mm	6133260	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

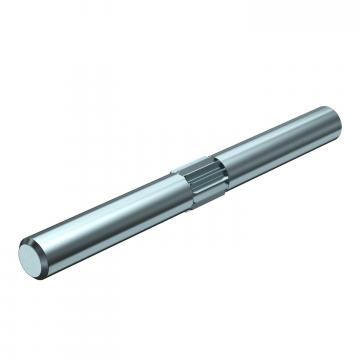

Spojovací kolík	BRA KS	6133621	Kus	100 Kus
Přístrojová krabice BRK GD, jednoduchá	BRK GD gr	6133577	Kus	10 Kus
Přístrojová krabice BRK GD2CEE, dvojnásobná	BRK GD 2CEE gr	6133579	Kus	4 Kus

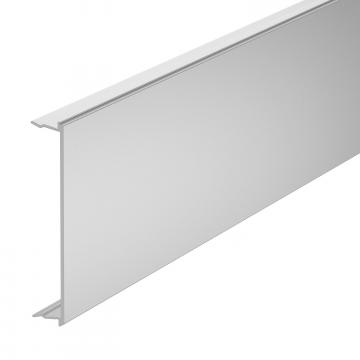

Horní díl BRA OT 80	BRA OT 80 EL	6133267	m	2 m

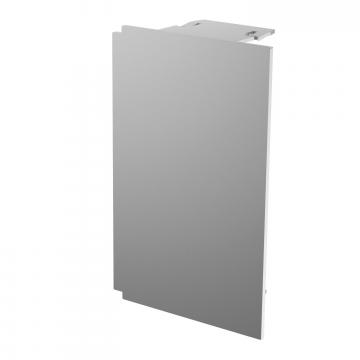

Koncový díl BRA ES 70110	BRA ES70110 EL	6133291	Kus	1 Kus

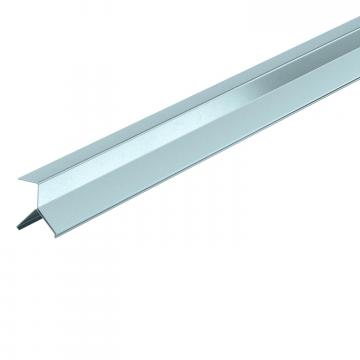

Přepážka BRA TW, ocel	BRA TW Stahl	6133178	m	30 m

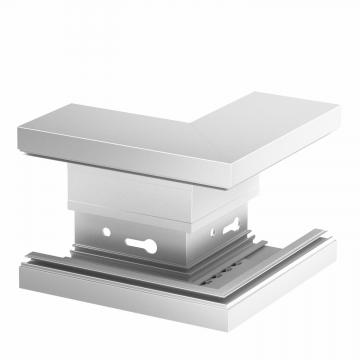

Vnější roh BRA AE 70110	BRA AE70110 EL	6133271	Kus	1 Kus

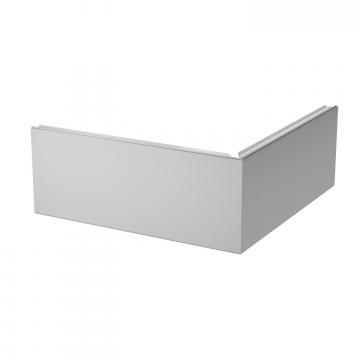

Horní díl BRA OT AE 80	BRA OT 80 AE EL	6133266	Kus	1 Kus

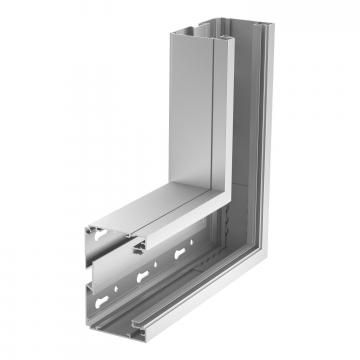

Plochý roh BRA FW 70110 stoupající	BRA FWS70110 EL	6133281	Kus	1 Kus

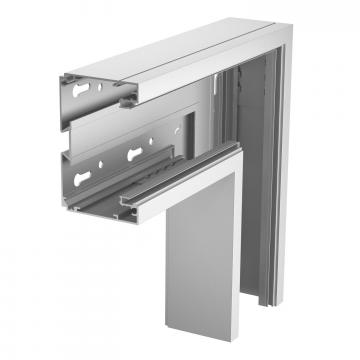

Plochý roh BRA FW 70110 klesající	BRA FWF70110 EL	6133286	Kus	1 Kus

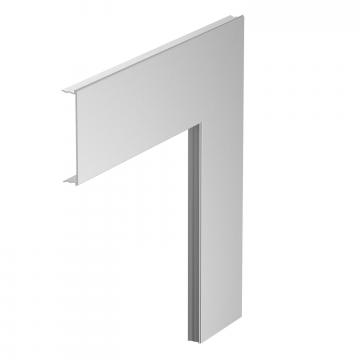

Vrchní díl BRA OT FW 80 EL	BRA OT 80 FW EL	6133268	Kus	1 Kus

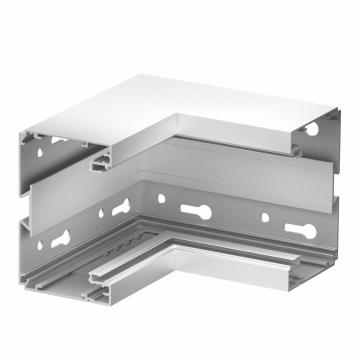

Vnitřní roh BRA IE 70110	BRA IE70110 EL	6133276	Kus	1 Kus

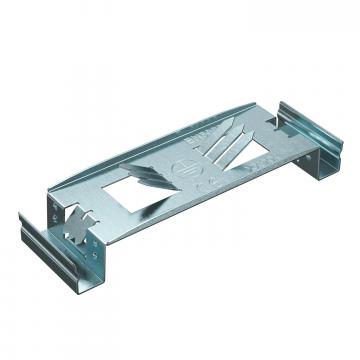

Uzemňovací svorka BRA ERD KL	BRA ERD KL	6133407	Kus	10 Kus

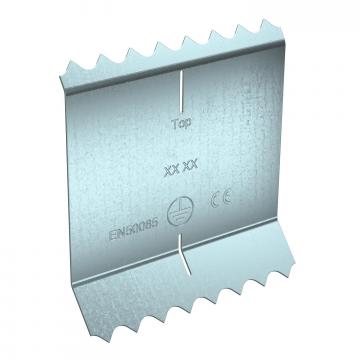

Uzemňovací spojka BRA ERD KUP	BRA ERD KUP	6133408	Kus	10 Kus

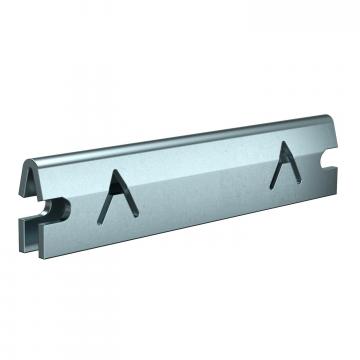

Uzemňovací příchytka BRA ERD VB TW	BRA ERD VB TW	6133562	Kus	20 Kus

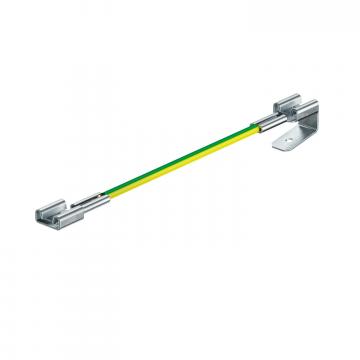

Uzemňovací vodič BRA ERDL FL	BRA ERDL FL	6133564	Kus	10 Kus

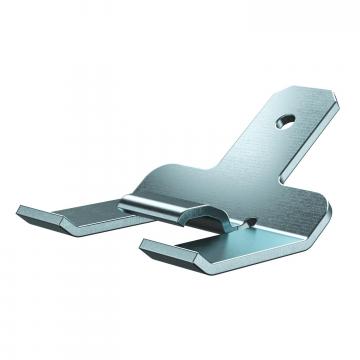

Uzemňovací svorka BRA ERD KL TW	BRA ERD KL TW	6133615	Kus	100 Kus

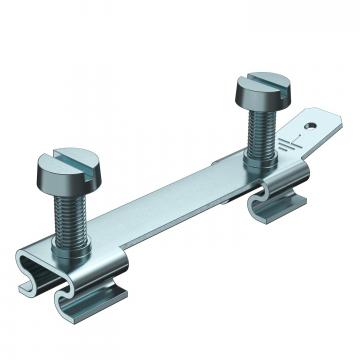

Uzemňovací můstek BRA EB	BRA EB	6133616	Kus	10 Kus
